| تطبيق: | معالجة الفحم | مواد: | أقل من 0.5 مم الفحم الوحل |
|---|---|---|---|
| السعة الإنتاجية: | 0.18-7 (م 3 / دقيقة) | خاصية: | وزن خفيف |
| الكلمة الرئيسية: | توفير الطاقة | اسم المنتج: | آلة التعويم |
| تسليط الضوء: | 7m3 / Min Ore Dressing Equipment,7m3 / Min آلة التعويم المختبرية,آلة تعويم المختبر لفصل المعادن |
||

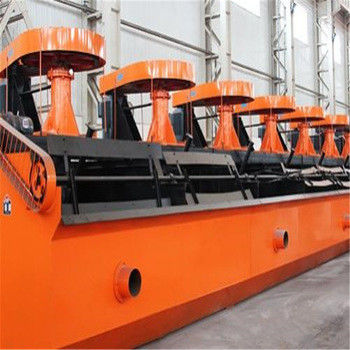

معدات فصل المعادن منخفضة التكلفة سلسلة SF سلسلة XJM آلة التعويم
تستخدم آلة التعويم المتسلسلة بشكل أساسي لخلع ملابس أقل من 0.5 مم من طين الفحم ، وكذلك المعادن غير الحديدية والمعادن النادرة والمعادن السوداء والجسيمات غير المعدنية.يتميز منتج السلسلة بمزايا الهيكل المدمج ، والوزن الخفيف ، والتوزيع المنتظم للفقاعات ، وقدرة المعالجة الكبيرة ، وتدفق العملية المرن ، والتشغيل المريح والموثوق ، إلخ.
خصائص الأداء
هيكل آلة التعويم: تتكون هذه الآلة بشكل أساسي من مجرى اللب ، وجهاز الخلط ، ونظام شحن الهواء ، وجهاز تفريغ الفقاعات المعدنية ، والمحرك الكهربائي.
(1) شلال اللب: يحتوي على فتحة تغذية اللب وجهاز البوابة المستخدم لضبط مستوى السائل ويتكون بشكل أساسي من جسم المزلق الذي يذوب باللوح الفولاذي وصهر البوابة بواسطة لوح فولاذي وقضيب فولاذي .
(2) جهاز الخلط: يستخدم بشكل أساسي لخلط اللب من أجل منع الرمل المعدني من الترسب على المزلق ، ويتكون بشكل أساسي من عجلة الحزام ، والمكره ، والعمود العمودي والمكره مصنوع من المضاد كشط المطاط.
(3) نظام شحن الهواء: يتكون بشكل أساسي من أنبوب الهواء الداخل.عندما تدور المكره ، ينتج ضغط سلبي داخل حجرة المكره لامتصاص الهواء عبر خط المضخة المجوف وتشتيت اللب من أجل تشكيل مجموعة فقاعية.هذا النوع من اللب الذي يحتوي على كمية كبيرة من الفقاعات سيتم إلقاؤه سريعًا إلى الجزء الثابت بواسطة القوة الدورانية للمكره وزيادة تمعدن الفقاعات الموجودة في اللب ، وستؤدي الحركة الدورانية التي تهدف إلى القضاء على تدفق اللب في خلية التعويم إلى كمية كبيرة من الحويصلات الدقيقة وتوفر الظروف اللازمة لعملية التعويم.
(4) جهاز تفريغ الرغوة المعدنية: يستخدم هذا الجهاز بشكل أساسي لتقطيع الرغوة العائمة على الخلية ويتكون بشكل أساسي من المخفض الذي يحركه المحرك الكهربائي والكاشطة المدفوعة بواسطة المخفض.
معلومات تقنية:
آلة التعويم SF
| نموذج | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| سعة الحوض (م 3) | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| قطر المكره (مم) | 300 | 350 | 450 | 550 | 650 | T60 | |
| الطاقة الإنتاجية (م 3 / دقيقة) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| سرعة دوران المكره (r / min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| محرك | نموذج | ①Y90L-4 | ① 100 لتر2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ① 250 م -8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| الطاقة (كيلوواط) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| الأبعاد (مم) | 700 × 700 × 750 | 900 × 820 × 950 | 1100 × 1100 × 1100 | 1700 × 1600 × 1150 | 1850 × 2050 × 1200 | 2200 × 2900 × 1400 | |
| وزن الحوض الواحد (كلغ) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
آلة التعويم XJM
| نموذج | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| أبعاد المزلق | الطول (مم) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| العرض (مم) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| الارتفاع (مم) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| الوزن الفعال الفردي (كجم) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| المكعبات الفعالة (م 3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| الطاقة الإنتاجية (محسوبة بحجم الملاط) (م 3 / دقيقة) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| محرك المحور الرئيسي | نموذج | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| الطاقة (كيلوواط) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| المكره | |||||||||
| سرعة الدوران (ص / دقيقة) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| القطر (مم) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| الارتفاع (مم) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| سرعة الدوران (ص / دقيقة) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| السرعة الدائرية (م / ث) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| محرك لوح رغوي | نموذج | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| الطاقة (كيلوواط) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| سرعة الدوران (ص / دقيقة) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| مجلس الطمي | سرعة الدوران (ص / دقيقة) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| القطر (مم) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| ضغط الرياح للمروحة (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| كمية الحقن القصوى (م 3 / ㎡ · دقيقة) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
