تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | هيدروسيكلون | البعد (مم): | 10-750 |
|---|---|---|---|
| زاوية المخروط (°): | 4-45 | قطر مخرج الفائض: | 180-290 |
| قطر حنفية: | 85-175 | أقصى حجم تغذية (مم): | 0.2-16 |
| ضغط المدخل (MPa): | 0.04-0.4 | السعة (م 3 / ساعة): | 1-400 |
| حجم جسيمات الفصل (أم): | 2-300 | وزن الوحدة (كجم): | 2.8-1250 |
| إبراز: | 600m3 / H معدات خلع الملابس,600m3 / H نزع الماء الهيدروسيكلون,11m3 / H نزع الماء الهيدروسيكلون |
||
مبدأ العمل

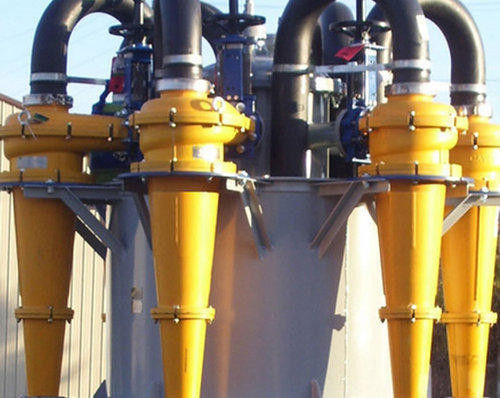

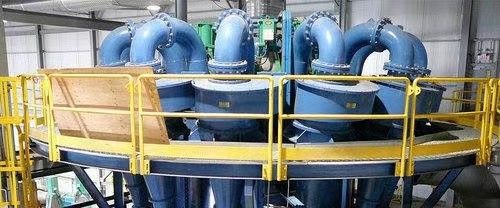

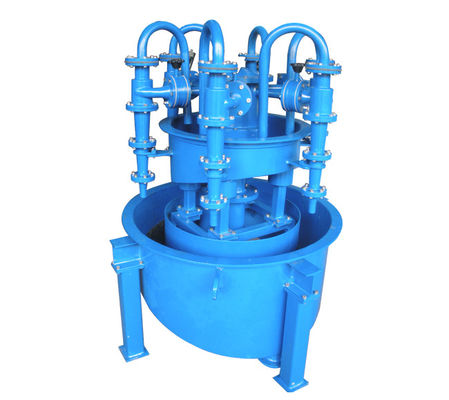

يدعى الهيدروسيكلون باسم الإعصار الحلزوني والأعاصير الهيدروليكي.يعمل عدد من الحلزونات المائية معًا ويسمى باسم مجموعة الهيدروسيكلون.تحت تأثير الضغط ، يدخل الطين إلى الغلاف من خلال أنبوب التغذية في اتجاه على شكل دودة ، ويقوم بالدوران في الغلاف.تصل الجسيمات الخشنة أو الجزيئات الكثيفة إلى محيط التيار الدوار بسبب قوة طرد مركزي أكبر وتتحول إلى صنفرة من خلال الحنفية.نظرًا لقوة الطرد المركزي الأصغر ، ستبقى الجسيمات الدقيقة في منتصف التيار الدوار وتتحرك لأعلى جنبًا إلى جنب مع التدفق ، وفي النهاية يتم تفريغها من أنبوب الفائض.FX hydrocyclone هو نوع جديد من الهيدروسيكلون عالي الفعالية مع منفذ تغذية قابل للتعديل وحنفية وقد وصل إلى المستوى المتقدم العالمي.إنه أكثر ملاءمة للتصنيف ونزع الماء.تتوفر ثلاثة أنواع من الأعاصير الحلزونية: 10 ° و 15 ° و 20 °.
مجال التقديم
المصنف اللولبي هو أحد معدات التعدين الأكثر استخدامًا ، والذي يستخدم على نطاق واسع في معالجة المعادن ومواد البناء والسيليكات والصناعات الكيميائية.في إنتاج مصانع معالجة المعادن صغيرة الحجم أو متوسطة الحجم أو كبيرة الحجم ، يتم استخدامها بشكل عام كآلة تصنيف لآلة سماكة أو آلة نزح المياه لخامات المعادن من الذهب والفضة والنحاس والرصاص والزنك والنيكل والمنغنيز والحديد والموليبدينوم والكروم والقصدير وغيرها ، وكذلك الحجر الجيري والباريت والكوارتز والجرافيت والفلدسبار والفلورسبار ، إلخ.
المعايير الفنية
| نموذج | البعد (مم) | زاوية المخروط (°) | قطر مخرج الفائض | قطر حنفية | أقصى حجم تغذية (مم) | ضغط المدخل (MPa) | السعة (م / ساعة) | حجم جسيمات الفصل (أم) | الأبعاد الكلية / مم (LWH) | وزن الوحدة (كجم) |
| FX750 | 750 | 20 | 180-290 | 85-175 | 16 | 0.04-0.2 | 400-550 | 74-300 | 1210 × 910 × 2680 | |
| FX710 | 710 | 20 | 175-270 | 80-165 | 16 | 0.04-0.2 | 350-450 | 74-250 | ١٢٥٥ × ١١٨٥ × ١٠٤٠ | 1250 |
| FX660 | 660 | 45 | 165-250 | 80-155 | 16 | 0.03-0.2 | 250-350 | 74-220 | 1140 × 1000 × 2000 | 995 |
| FX610 | 610 | 45 | 155-230 | 75-140 | 13 | 0.03-0.2 | 200-300 | 74-220 | 875 × 950 × 1810 | 600 |
| FX500 | 500 | 20 | 125-185 | 55-115 | 10 | 0.03-0.3 | 140-220 | 74-200 | 850 × 700 × 2050 | 380 |
| 15 | 74-150 | 850 × 700 × 2380 | 540 | |||||||
| 45 | 74-150 | 850 × 825 × 1630 | 430 | |||||||
| FX350 | 350 | 20 | 80-120 | 30-70 | 6 | 0.04-0.3 | 60-100 | 50-150 | 775 × 620 × 1765 | 208 |
| 15 | 50-120 | 775 × 620 × 2115 | 210 | |||||||
| FX300 | 300 | 20 | 65-115 | 20-50 | 5 | 0.04-0.3 | 45-85 | 50-150 | 498 × 485 × 1415 | 105 |
| 15 | 40-100 | 498 × 485 × 1642 | 169 | |||||||
| إف إكس 250 | 250 | 20 | 60-100 | 16-45 | 3 | 0.06-0.35 | 40-60 | 40-100 | 410 × 380 × 1215 | 75 |
| 15 | 40-100 | 410 × 380 × 1405 | 73 | |||||||
| 10 | 30-100 | 410 × 380 × 1788 | 85 | |||||||
| إف إكس 200 | 200 | 20 | 40-65 | 16-32 | 2 | 0.06-0.35 | 25-40 | 40-100 | 365 × 330 × 1030 | 45 |
| 15 | 30-100 | 410 × 330 × 1083 | 54 | |||||||
| 10 | 30-100 | 365 × 330 × 1490 | 60 | |||||||
| FX150 | 150 | 20 | 30-45 | 8-22 | 1.5 | 0.06-0.35 | 11-20 | 30-74 | 310 × 265 × 820 | 29 |
| 15 | 30-74 | 310 × 265 × 878 | 30 | |||||||
| 10 | 30-74 | 310 × 265 × 1160 | 35 | |||||||
| FX125 | 125 | 17 | 25-40 | 8-18 | 1 | 0.06-0.35 | 8-15 | 20-100 | 260 × 218 × 620 | 10.2 |
| 8 | 20-74 | 260 × 218 × 870 | 33 | |||||||
| FX100 | 100 | 20 | 20-40 | 8-18 | 1 | 0.06-0.35 | 5-15 | 20-100 | 260 × 210 × 525 | 8.6 |
| 15 | 20-100 | 268 × 215 × 720 | 13 | |||||||
| 8 | 20-100 | 365 × 150 × 1065 | 23 | |||||||
| 5 | 20-100 | 365 × 150 × 1505 | 30 | |||||||
| FX75 | 75 | 15 | 15-22 | 6-12 | 0.6 | 0.1-0.4 | 2-5 | 20-74 | 240 × 230 × 420 | 2.2 |
| 5 | 5-40 | 240 × 230 × 778 | 4 | |||||||
| إف إكس 50 | 50 | 15 | 11-16 | 3-8 | 0.3 | 0.1-0.4 | 1-2 | 10-74 | 160 × 137 × 400 | 1.5 |
| 5 | 160 × 137 × 680 | 2.8 | ||||||||
| FX10 | 10 | 4 | 3-4 | 2-3 | 0.2 | 0.2-0.4 | 0.1-0.2 | 2-10 |
