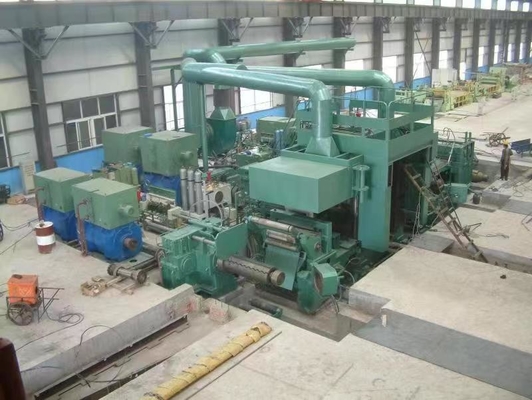

1150mm أربع بكرات درفلة عكسية على البارد للصلب الكربوني العادي وسبائك الصلب المنخفض

1150mm أربع بكرات درفلة عكسية على البارد للصلب الكربوني العادي وسبائك الصلب المنخفض

1. نموذج المطحنة والتطبيق

1.1 موديل مطحنة الدرفلة: ø 220 × 1150 / ø 800 × 1100mm ست بكرات درفلة على البارد قابلة للانعكاس

1.2 التطبيق: لدرفلة الفولاذ الكربوني العادي والفولاذ منخفض السبائك بعرض 800mm ~ 1050mm وسمك المنتج النهائي ≥0.5mm.

2. المعلمات الفنية للوحدة

2.1 حالة المواد الخام: لفائف الصلب المدرفلة على الساخن دون التخليل

2.2 المواد: Q195 ~ Q235.08Al ؛ SPHC ، SPHD ، SPHE ، إلخ

2.3 قوة الغلة: σ S = 180 ~ 260 ميجا باسكال

2.4 حجم فارغ: 1.8 ~ 2.75 × 1050 مم ؛ 3 ~ 4 × 1105 مم ؛

2.5 مواصفات المنتج النهائي: 0.5 ~ 1.5 × 1050 مم ؛1.5 ~ 2.0 * 1050 مم ؛

2.6 مواصفات الملف: القطر الخارجي بحد أقصى 1900 مم ؛ القطر الداخلي 508 مم ؛ الوزن الحجمي 15 طن كحد أقصى

2.7 قوة اللف: 1000 طن كحد أقصى

2.8 عزم الدوران: بحد أقصى 100 kn.m

2.9 سرعة اللف: Max180--240 م / دقيقة ؛

2.10 شد اللف: Max160KN ؛

2.11 قطر تمدد وانكماش أسطوانة اللف: 508 ملم كحد أقصى ؛ 480 ملم كحد أدنى

2.12 ارتفاع خط الوحدة: 950 مم

2.13 اتجاه خط الوحدة: من اليسار إلى اليمين

2.14 إجمالي السعة المركبة: حوالي 4500 كيلو وات

3. حساب القدرة

عرض المواد الخام 1000 مم ، السماكة 3.0 مم ، المنتج النهائي 1.2 مم ، ووزن اللفة 15 طن ، ممرات الدرفلة 4 ممرات ، متوسط ​​وقت الدحرجة لكل ممر حوالي 15 دقيقة ، التفريغ والتحميل 3 دقائق إجمالاً ، ومدة الدحرجة الإجمالية 50 دقيقة لكل لفة.

الإنتاج اليومي 10 ساعات: 10h × 60min ÷ 50min × 15t≈180 طن

الانتاج لمدة 25 يوما في الشهر: 180 طن × 25 = 4500 طن

4- محتوى التوريد
