اسم: | آلة التعويم SF / XJM | تصنيف: | معدات خلع الملابس |
---|---|---|---|
شرط: | جديد | طول المزلق (مم): | 1000 |
عرض المزلق (مم): | 1000 | ارتفاع المزلق (مم): | 1100 |
ضمان: | 12 شهر | ميناء: | تشينغداو ، شنغهاي ، تيانجين |
تسليط الضوء: | معدات خلع الملابس ذات السعة الكبيرة,آلة التعويم ذات السعة الكبيرة,آلة التعويم 1000 مم |

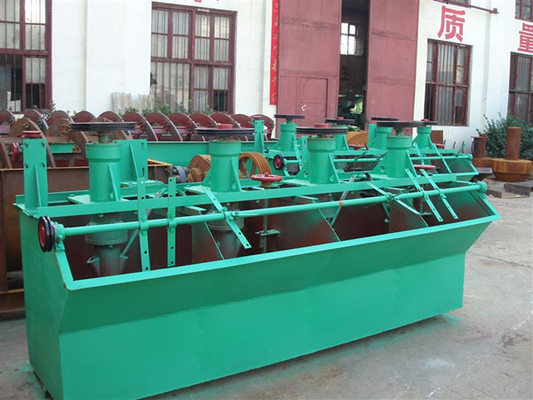

آلة التعويم ذات السعة الإنتاجية الكبيرة لمعدات خلع الملابس
1. إدخال آلة التعويم oإعادة تجهيز المعدات
آلة التعويم مناسبة لفصل المعادن غير الحديدية ، ولكن أيضًا لفصل المعادن غير المعدنية مثل حجر الفحم والتلك.
تعتمد آلة التعويم على خزان من النوع "U" ، وتضخم العمود المجوف ، والجزء الثابت المعلق ، وخاصة المكره الجديد.وهي عبارة عن دفاعة مخروطية ذات شفرات مائلة للخلف بزاوية تشبه عجلات مضخة الطرد المركزي ذات السرعة العالية المحددة.لديها كمية كبيرة من اللب ، رأس ضغط صغير ، استهلاك منخفض للطاقة وهيكل بسيط.يتم أيضًا تركيب موزع هواء أسطواني مسامي في حجرة المكره ، بحيث يمكن تشتيت الهواء بالتساوي في معظم مناطق شفرة المكره مسبقًا ، مما يوفر واجهة تلامس أكبر بين اللب والهواء.
2.مبدأ عمل آلة التعويماإعادة تجهيز المعدات
عندما تعمل آلة التعويم ، مع دوران المكره ، يتم امتصاص اللب الموجود في الخزان من أسفل المكره إلى شفرة المكره ، ويتم أيضًا إدخال هواء الضغط المنخفض الذي يمنحه المنفاخ في العمود المجوف و موزع الهواء للمكره.بعد خلط اللب والهواء تمامًا بين الشفرات ، يتم دفعه للخارج من الجزء العلوي من المكره على خط المزامنة ، ويدخل الخزان بالكامل بعد تدفق وتوجيه ثابت للجزء الثابت.ترتفع الفقاعة إلى منطقة استقرار الرغوة ، وبعد التخصيب ، تفيض الرغوة من حاجز الفائض وتدخل إلى خزان الرغوة.يتدفق جزء من اللب إلى الجزء السفلي من المكره ، ثم يتم تحريكه بواسطة المكره لإعادة المزج وتشكيل فقاعات ممعدنة.يتدفق اللب المتبقي إلى الخزان التالي حتى يصبح في النهاية نفايات.
3. المعلمات التقنية لآلة التعويماإعادة تجهيز المعدات
اإعادة تجهيز المعداتمعلومات تقنية: آلة التعويم XJM
نموذج | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
أبعاد المزلق | الطول (مم) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
العرض (مم) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
الارتفاع (مم) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
الوزن الفعال الفردي (كجم) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
المكعبات الفعالة (م 3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
الطاقة الإنتاجية (محسوبة بحجم الملاط) (م 3 / دقيقة) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
محرك المحور الرئيسي | نموذج | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
الطاقة (كيلوواط) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
المكره | |||||||||
سرعة الدوران (ص / دقيقة) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
القطر (مم) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
الارتفاع (مم) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
سرعة الدوران (ص / دقيقة) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
السرعة الدائرية (م / ث) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
محرك لوح رغوي | نموذج | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
الطاقة (كيلوواط) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
سرعة الدوران (ص / دقيقة) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
لوح لوام | سرعة الدوران (ص / دقيقة) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
القطر (مم) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
ضغط الرياح للمروحة (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
أقصى كمية حقن (م 3 / ㎡ · دقيقة) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
