| اسم: | شاشة الاهتزاز سلسلة ZSM | حالة: | جديد |
|---|---|---|---|
| منطقة العمل (㎡): | 7.5 درجة | زاوية طرد الكتلة (°): | 45 درجة |
| ميل سطح الشاشة (°): | -2 ~ 10 درجة | تصنيف: | معدات خلع الملابس |
| تردد الاهتزاز: | 800 | ضمان: | 12 شهر |
| تسليط الضوء: | معدات خلع الملابس عالية الأداء,شاشة الاهتزاز المعدنية عالية الأداء,شاشة الاهتزاز المعدنية لملء الخامات |
||

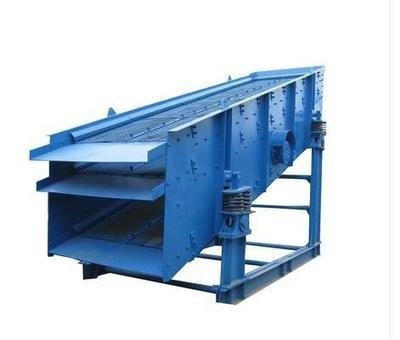

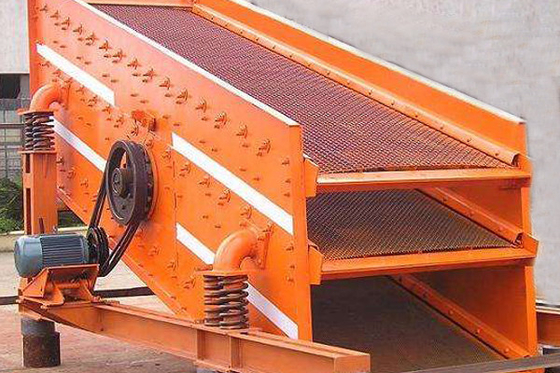

غربال تهتز لمعدات خلع الملابس الخام المستخدمة في علم المعادن ومعالجة المعادن
1.سلسلة ZSM تهتز الشاشة oو معدات تضميد الخاممبدأ العمل:
(1) مبدأ عمل المنخل:
تحت تأثير قوة التحريض ، المواد الموجودة على سطح الشاشة لحركة رمي مائلة مستمرة.تكون المادة مفكوكة عند إلقاؤها ، في تصادم سطح الشاشة ، بحيث تكون مساوية أو أقل من ثقب الشاشة من الجسيمات عبر الشاشة ، وذلك لتحقيق الجفاف أو الدعم أو التصنيف.
(2) مبدأ التزامن الذاتي:
هزاز الغربال من النوع B خالي من التلامس القسري ، ولا يوجد ترس بين العمودين.من أجل ضمان اهتزاز الشاشة وفقًا للمسار المستقيم ، يجب مزامنة المحورين بشكل صارم مع العملية المعاكسة ، والتي يمكن القيام بها بشكل طبيعي في نظام الاهتزاز للشاشة ثنائية المحور.
(3) مبدأ العمل المثبط:
يتم ترتيب هزاز التخميد كما هو موضح ، في حالة العمل والتوقف.الكتلة المطاطية لا تتصل بفتحة القاعدة.يمارس ضغطًا متماثلًا على صندوق الشاشة لإبقائه في وضع ثابت للتخلص من الاهتزازات المتقاطعة والالتواء.
عندما ينبض توقف الرنين ، تكون سعة صندوق الشاشة أكبر من الكتلة المطاطية وفجوة ثقب القاعدة ، في هذا الوقت يحتاج الاهتزاز للتغلب على الاحتكاك الديناميكي بين المطاط وصندوق الغربال.نظرًا لأن التخميد الاحتكاكي يستهلك بعض الطاقة الحركية ، فإن سعة الرنين محدودة بثلاثة أضعاف سعة التشغيل.يتم ضبط قوة التخميد عن طريق ضبط البراغي.
2. معلمات المنتج oو معدات تضميد الخام
الأداء الفني لشاشة الاهتزاز من سلسلة ZSM:
| المواصفات | وحدة | نموذج | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
مواصفات صندوق الشاشة |
دبليو | مم | 1500 | 1750 | 2000 | ||||
| إل | مم | 5600 | 5600 | 6500 | |||||
| سعة | ذ | 60 | 50 80 | 70 100 | |||||
| حجم التغذية | مم | 300 ين ياباني | 300 ين ياباني | 300 ين ياباني | |||||
| منطقة العمل | م 2 | 7.5 | 7.5 | 7.5 | |||||
| أرقام سطح الشاشة | طبقة | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
أنواع سطح الشاشة |
الطبقة العليا | مم | لوحة فتحة الشاشة | لوحة شاشة مثقبة | لوحة فتحة الشاشة | لوحة شاشة مثقبة | لوحة فتحة الشاشة | لوحة شاشة مثقبة | |
|
أدنى طبقة |
مم | لوحة فتحة الشاشة | لوحة فتحة الشاشة | لوحة فتحة الشاشة | |||||
| حجم الحفرة | الطبقة العليا | مم | 0.25،0.5،8،1.6،10،13 | 13،25،50 | 0.25،0.5،8،1.6،10،13 | 13،25،50 | 0.25،0.5،8،1.6،10،13 | 13،25،50 | |
|
أدنى طبقة |
مم / دورة في الدقيقة | 0.25 ～ 13 | 0.25 ～ 13 | 0.25 ～ 13 | |||||
| تردد الاهتزاز | 800 | 800 | 800 | ||||||
| سعة مزدوجة | مم | 11 | 10 | 9 | |||||
| زاوية طرد الكتلة | ° | 45 | 45 | 45 | 45 ± 5 | 45 | 45 | 45 | |
| ميل سطح الشاشة | ° | —2 10 | —2 10 | —2 10 | |||||
| محرك | يكتب | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| عدد السرعة | دورة في الدقيقة | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| قوة | كو | 15 | 15 | 15 | 11 × 2 | 15 | 18.5 | 18.5 | |
| البعد | إل | مم | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| دبليو | مم | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| ح | مم | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| الوزن الكلي | كلغ | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| الحمل الديناميكي العامل (دعامة واحدة) | كلغ | ± 140 | ± 140 | ± 140 | ± 140 | ± 140 | ± 203 | ± 203 | |
| أقصى حمل ديناميكي (دعامة واحدة) | كلغ | ± 980 | ± 980 | ± 980 | ± 980 | ± 980 | ± 1421 | ± 1421 | |
