تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | فاصل شلال حلزوني | القطر الخارجي (مم): | 400-1500 |
|---|---|---|---|
| الزاوية الأفقية (°): | 9 درجة | رقم الرأس الحلزوني: | 4-2 |
| الوزن (كجم): | 50-800 | تركيز التغذية (٪): | 25-55 |
| النوع: | معدات خلع الملابس | ||
| إبراز: | المظلة المدارية للفصل عن الجاذبية,المظلة الدوامية الخاصة,المعادن الدقيقة الحبوب المنحدر,Special Spiral Chute,Fine-Grained Minerals Spiral Chute |
||

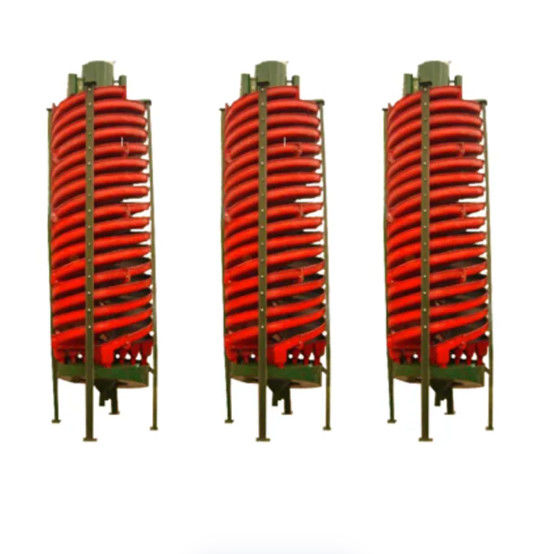

المنحدرات الدوارية الخاصة لفصل الجاذبية من المعادن الدقيقة
نطاق التطبيق
مناسب لفصل الجسيمات الدقيقة من الحديد والقصدير والتفنجمن والتنتالوم والنيوبيوم والذهب والفحم والمونازيت والروتيلالزركون والمعادن المعدنية وغير المعدنية الأخرى ذات الوزن النفسي الكافي، تتراوح بين 0.3 إلى 0.02 مليمتر.
مبدأ العمل
يتم وضع منفصل المعدن بحرية على الصليب (أو الثلاثي) من طاولة الدعم.يتم تغذية الخبز الموحد ببطء إلى سطح الحوض الدائري من خلال الحوض التغذوي المثبت في الطرف الأول من الحوض الدائري للفصليتم تجهيز نهاية الذيل للخندق الحلزوني بخندق قطع منتج من نوع كتلة الصمامات.والتي تقسم المنتجات المصنفة إلى ثلاثة (أو أربعة) أنواع على طول الاتجاه الشعاعي وفقًا للصفيتم تغيير عرض الحد لكل منتج عن طريق ضبط موقع كتلة الصمام.حاوية تجميع المنتجات هي أسطوانة حلقة مركزية تجمع وتفريغ تدفقات الخام المتعددة التي تم اعتراضها بشكل منفصلإن القسم العرضي للسلسلة الحلزونية وتغير منحنى المنحنى مناسب بشكل خاص لفصل مواد الجسيمات الدقيقة.هذه المعدات معالجة المعادن لديها بنية بسيطة، لا أجزاء متحركة، وزنا خفيفا، لا ضوضاء، ومريحة للتكوين والتركيب والصيانة.
الخصائص الهيكلية
تتكون المنحدرة الحلزونية من FRP من ستة أجزاء: جهاز تغذية وتوزيع الخام، المنحدرة لتغذية الخام، المنحدرة الحلزونية، المنحدرة اعتراض المنتج،حمولة تجميع المنتج ودعم المطرقة (بما في ذلك الصليب أو الثلاثي)الخندق المدار الذي يتكون من اتصال الألواح المدارية هو المكون الرئيسي. تتكون الألواح المدارية من البلاستيك المقوى بالألياف الزجاجية (FRP) وترتبط ببعضها البعض بواسطة المسامير.هناك طبقة المقاومة للاستعمال المجهزة مسبقا على سطح الفصل من القناع الحلزونيهذه المعدات معالجة المعادن لديها مزايا من كونها خفيفة الوزن، قوية ودائمة. يتم تثبيت مزود الخام متعددة الأنابيب والموزع فوق القناة الحلزونية،ضمان توزيع معدن موحد والسيطرة البسيطة.
المعايير
| النموذج | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| القطر الخارجي ((ملم) | 1500 | 1200 | 900 | 600 | 400 | |
| مسافة المسمار ((ملم) | 540,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 | |
| نسبة مسافة المسمار إلى القطر | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.6,0.45 | |
| الزاوية الأفقية ((°) | 9° | 9° | 9° | 9° | 9° | |
| رقم رأس الحلزون | 4-2 | 4 | 4 | 4 | 4 | |
| حجم جسيمات التغذية (ملم) | 0.3-0.02 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
| تركيز التغذية ((%) | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 | |
| قدرة المعالجة (طن/ساعة) | 8-16 | 4-6 | 2-3 | 0.8-12 | 0.15-0.2 | |
| الأبعاد الكلية | الطول ((ملم) | 1560 | 1360 | 1060 | 700 | 460 |
| العرض ((ملم) | 1560 | 1360 | 1060 | 700 | 460 | |
| الارتفاع ((ملم) | 5230 | 5230 | 4000 | 26000 | 1500 | |
| الوزن ((كغ) | 800 | 600 | 400 | 150 | 50 | |
معدات تثبيت الخام
معدات تثبيت الخام
معدات تثبيت الخام
أسئلة وأجوبة
س: لماذا نؤمن بـ (لويانغ جونغتاي) للصناعات المحدودة
ج: 1. أكثر من 30 عاما من الخبرة.
2.نحن المورد المهني الرائد لآلات التعدين وآلات البناء وآلات الصب وقطع الصنع
3جميع المنتجات حصلت على شهادة إدارة الجودة ISO9901:2000 وشهادات CE و ROHS.
وقت التسليم؟
الجواب: وقت التسليم للقطع 1-2 أشهر، الآلات 2-3 أشهر.
س: شروط الدفع؟
ج: اقبل نوع الدفع: T/T، L/C، Western union، النقدية.
إيداع بنسبة 30% عند توقيع العقد، الدفع الكامل قبل الشحن
اتصل شخص: Mr. David
الهاتف :: 86-18637916126
