حلقة مطحنة ريمون مزورة

CITIC IC مزورة حلقة ريمون مطحنة سبائك الصلب

CITIC IC هي الشركة المصنعة والموردة المهنية لـ Forged Rings. جودة مضمونة ، التسليم في الوقت المحدد ، ضمان ما بعد البيع ، لدينا مخزون كبير من منتجات السبائك في مجموعة متنوعة من الدرجة ، بما في ذلك الفولاذ المقاوم للصدأ ، دوبلكس ، سبائك النيكل وأكثر من ذلك ، يضمن نظام إدارة ISO 9001 الجودة العالية للمنتجات.

تُباع CITICIC Gear ، مع بيع أكثر من 1000 من معدات الطوق في جميع أنحاء العالم ، كمورد رائد في صناعة الأسمنت والمعادن.وكعضو في AGMA (جمعية مصنعي العتاد الأمريكية) ، فإننا نشارك بنشاط في تحديد معيار حسابات تصنيف العتاد وعوامل الخدمة.

نحن نقدم تروس الطوق في ثلاثة تصميمات مختلفة

صلب مصقول

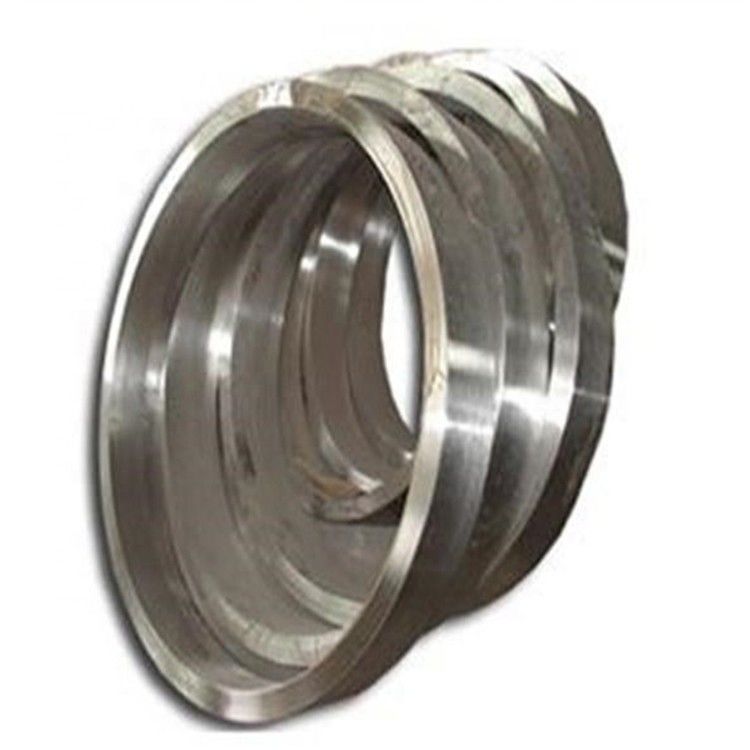

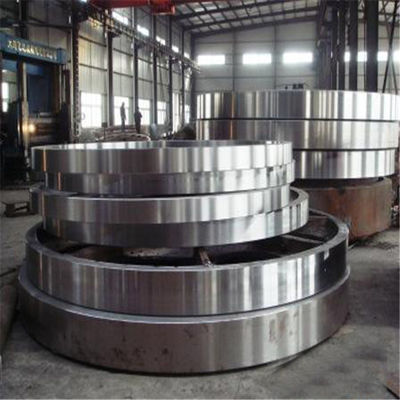

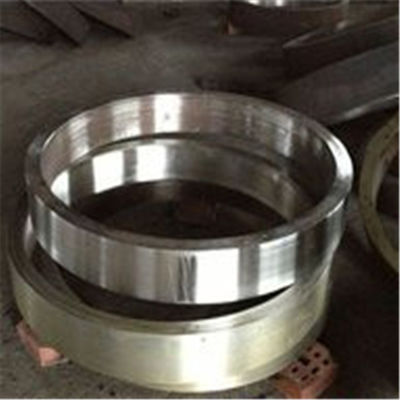

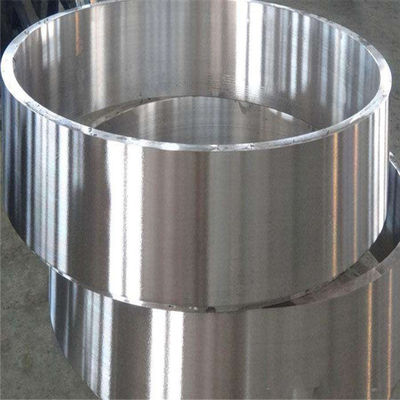

- حلقة مزورة
- صفيحة ملفوفة

فولاذ صلب

حديد الزهر المطيل (Nodular)

أصبحت التروس المصنعة أكثر شيوعًا في الماضي وتم بناؤها بمواد حافة تروس فولاذية مزورة وهيكل جسم ملحوم كهربائيًا.يتم تصنيع الحلقات من كتلة كاملة من سبائك الفولاذ عالية المقاومة.بعد التشغيل الخشن للحلقة ، نقوم بمعالجة حرارية تصلب وتلطيف من أجل تحسين الخصائص الميكانيكية وبالتالي أدائها المناسب.

مزايا التروس المصنعة ملفقة

يستثني الهيكل المادي المزورة من مخاطر الادراج

يتم تجنب عيوب الهيكل مثل ثقوب الغاز والانكماش الصغير وثقوب الدبوس والدموع الساخنة والرمل والخبث.وبالتالي ، لا يلزم إصلاح لحام هيكل الجسم ومثال على ذلك طحن المناطق المسننة.

تستبعد إجراءات التصنيع الملفقة الحاجة إلى الأنماط والرافعات

تتميز مادة الحافة بصلابة أعلى وقوة أعلى من المادة المستخدمة في البنية الأساسية (مثل الويب والجوانات)

ستعمل هذه الميزات على تقليل المهلة الزمنية والتكاليف.يضمن التصنيع ملفقة تسليم سريع.

هذا مفيد بشكل خاص في حالة الطوارئ ، حيث تعاني حافة العتاد الحالية من التلف

المميزات

أسنان خارجية
القطر الأقصى: 16000 مم
عرض الوجه المسنن: 1700 ملم
الوحدة القصوى: 45 ​​بالموقد
الوحدة القصوى: 65 قطع التشطيب والعتاد

أسنان داخلية
القطر الأقصى: 6500 مم
الوحدة القصوى: 25.4
عرض الوجه المسنن: 400 ملم

التطبيقات
يتم تطبيق التروس لدينا في صناعات الأسمنت والمعادن:
• أنواع مختلفة من المطاحن الأفقية
• مجففات دوارة
• أفران دوارة
• أي تطبيق حلقة ترس كبيرة أخرى

المتطلبات التقنية لحلقة CITIC IC الكبيرة:
1) يتم معالجته مسبقًا قبل تطبيع علاج تصلب السطح ، يجب أن صلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة القصوى Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، الاستطالة D5 11٪ ، تقليل المساحة W 25٪ ، قوة الصدم Ak 30J ؛تصلب الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعالة 3 ~ 5 مم.
2) الكشف عن الخلل بالموجات فوق الصوتية بشكل عام ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات GB / T9444-88.
3) لاحظ أن الصب غير مستدير R5 ~ R10.
4) شطف الأسنان عند كلا الطرفين و 1 45 b.5) بعرض سنين ونصف حلقة ترس لكل حلقة اقتران على طول حافة حلقة كاملة مصنوعة من مسامير عالية القوة ، جنبًا إلى جنب مع سطح الأسنان يجب أن يكون في المركز السفلي .
2 عملية تصنيع حلقة كبيرة والعتاد
2.1 من الخام
يتم توفير صب الصلب الفارغ من قبل CITIC Heavy Machinery Co.، Ltd. مصنع تزوير ثقيل ، يتم تشغيله بواسطة معيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وصب الملابس ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للصلب الفارغ
الشيكات وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء لأسفل.
2.2 التخشين
تم تجاوزها عن طريق الرسم والابتعاد عن السماح ، والمحاذاة ، والاتصال ، والمعالجة داخل وخارج الدائرة ، والجمع بين طحن الوجه ، والحفر وغيرها من العمليات.
2.3 إصابة الاستكشاف
عموما الكشف عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين لمعايير GB7233-87.
2.4 تطبيع المعالجة المسبقة
أزواج نصف حلقة تطبيع وتلطيف العلاج ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛اضغط على الرسومات تشوه فحص العتاد نصف الدائري بعد المعالجة الحرارية.
2.5 بالقطع
أول حلقة ونصف مصنوعة من مسامير عالية القوة تربط الحلقة ككل ، العملية الإجمالية من خلال رسم دائرة أسنان Quannei Wai والطرف العلوي والسفلي ، ثم رسم ومتطلبات عملية الطحن.
2.6 القضاء على إجهاد المعالجة
صلب الحلقة الكلية للقضاء على الإجهاد.
2.7 تصلب سطح الحلقة الكلي
تصلب الحث على سطح الأسنان السنخي ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب 3 ~ 5 مم.
2.8 التفتيش النهائي
أولاً ، تبريد تردد الكشف ، الصلابة بعد تقسية تروس الحلقة الحلزونية تلبي متطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجمًا D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى التأهل ؛ثالثا ، فحص الأسنان والجسيمات المغناطيسية ، يجب أن تلبي الجودة متطلبين GB / T9444-88 المتطلبات القياسية ؛وأخيرًا حسب الرسومات والمتطلبات الفنية للفحص النهائي.
