اسم المنتج: | مطحنة AG | الصناعات المعمول بها: | مصنع التصنيع ، أعمال البناء ، الطاقة والتعدين |
---|---|---|---|
حالة: | جديد | نوع المحرك: | محرك AC |
السعة (t / h): | 50-1000 طن في الساعة | البعد (L * W * H): | 2.4x1.2 ~ 13x4.0 م |
وزن: | مطحنة AG | ضمان: | سنة واحدة |
قطر الاسطوانة (مم): | 4000-12200 | طول الاسطوانة (مم): | 1600-11000 |
الحجم الفعال للأسطوانة (م 3): | 19-1246 | ميناء: | تشينغداو ، شنغهاي ، تيانجين |
تسليط الضوء: | مطحنة ذات محرك التيار المتناوب,مطحنة الطحن الذاتية 1000tph,مطحنة الطحن الذاتية 4000 مم |

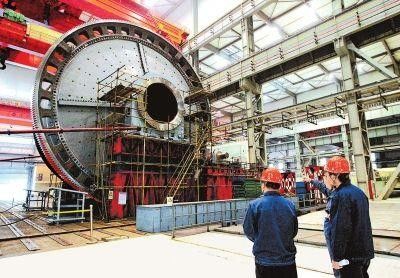

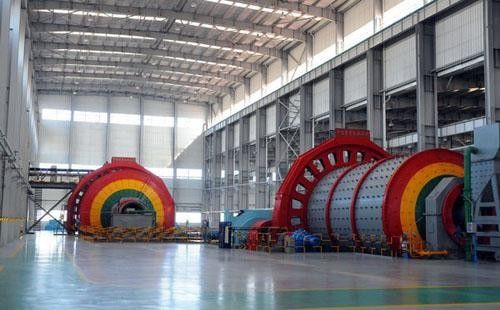

يمكن أن تنتج CITIC IC أقل من 12 مترًا من المطاحن ذاتية التولد (مطحنة AG) والمطاحن شبه المتولدة (SAG Mill) ، وتستخدم المطاحن الذاتية / شبه المتولدة (مطحنة AG ومطحنة SAG) لطحن الصخور السطحية أو تفريغ الكسارة الأولية. المعادن والصخور مع حبيبات خشنة مدمجة بشكل موحد.
قطر الاسطوانة (مم) | طول الاسطوانة (مم) | الحجم الفعال للأسطوانة (م 3) | الأعلى.قدرة تحميل الكرة (ر) | تناوب السرعة (ص / دقيقة) | قوة المحرك الرئيسي (kw) |
4000 | 1600-3600 | 19-42 | 13-29 | 16.2 | 310-710 |
4500 | 1800-4100 | 27-61 | 19-43 | 15.3 | 470-110 |
5000 | 2000-4500 | 38-83 | 27-58 | 14.5 | 700-1500 |
5500 | 2200-5000 | 51-112 | 36-78 | 13.8 | 960-2200 |
6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
6700 | 2700-6000 | 93-201 | 65-140 | 12.5 | 2000-4300 |
7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
8000 | 3200-7200 | 160-347 | 112-242 | 11.4 | 3600-8100 |
8600 | 3400-7700 | 197-429 | 137-299 | 11 | 4600-10000 |
9200 | 3700-8300 | 246-530 | 172-370 | 10.7 | 5900-13000 |
9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
11000 | 4400-9900 | 422-909 | 294-634 | 9.8 | 11000-25000 |
11600 | 4600-10400 | 492-1064 | 343-742 | 9.5 | 13000-30000 |
12200 | 4900-11000 | 580-1246 | 405-869 | 9.2 | 16000-36000 |
لا يتضمن الطحن الذاتي التولد أي وسائط طحن لأن الخام نفسه هو وسيط الطحن.
تستخدم مطاحن CITIC ذاتية التولد / شبه ذاتية التولد لطحن الصخور السطحية أو تفريغ الكسارة الأولية.
يقتصر حجم التغذية لهذه المطحنة على الحجم الأقصى الذي يمكن نقله وإدخاله عمليًا في المطحنة.
يكون منتج المطحنة إما بالحجم النهائي جاهزًا للمعالجة أو بالحجم الفوري جاهز للطحن النهائي في المطحنة الكروية أو مطحنة الحصى أو VERTIMILLTM.
يتم تنفيذ الطحن الرطب في ملاط من 50 إلى 80 بالمائة من المواد الصلبة.يمكن لمطاحن AG / SAG إنجاز نفس أعمال تقليل الحجم مثل مرحلتين أو ثلاث مراحل من التكسير والغربلة ، ومطحنة القضيب ، وبعض أو كل عمل المطحنة الكروية.نظرًا لنطاق أحجام المطاحن المتاحة ، يمكن غالبًا إنجاز عمليات طحن AG / SAG
طحن تصميم الدائرة
يمكن إنجاز عمليات طحن AG / SAG بمجموعة متنوعة من أوراق التدفق.يجب إنشاء جدول التدفق الأمثل أثناء اختبار الركاز.
تتضمن أوراق التدفق الشائعة ما يلي:
يرحب مهندسو العمليات في CITIC بفرصة مساعدتك في تصميم التحكم في الدوائر والدوائر بالإضافة إلى بدء التشغيل والتشغيل والتحسين
من مصنع الطحن.
ميزة CITIC AG Mills & SAG Mill

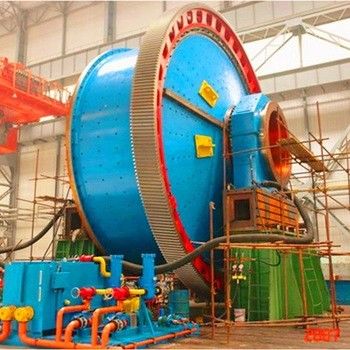

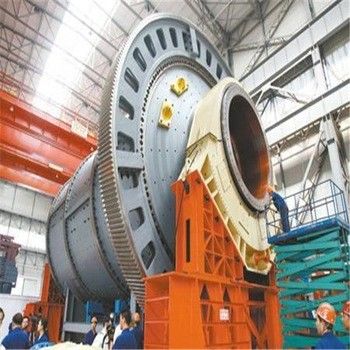

* تعتمد الطاحونة الأسطوانية نوع القيادة على الحواف ، والقيادة المركزية ، والقيادة بالحافة مع شبكة متعددة النقاط ، وما إلى ذلك ؛مدفوعة بمحرك غير متزامن + مخفض + ترس وترس بالإضافة إلى محرك متزامن +
الهواء lclutch + ترس صغير والعتاد.
* مدعوم بشكل عام بمحمل ضغط ديناميكي ثابت على كلا الطرفين.تم استخدام محمل اهتزاز متذبذب 120 درجة مغلق ذاتية المحاذاة من Fuuly.كما يمكن استخدام محامل ديناميكية أحادية أو مزدوجة الشبشب.الأدغال مصنوعة من آلة NC.
* تم تصميم الترس الكبير المفتوح باستخدام معيار AGMA ، ومجهز بغطاء تروس محكم الإغلاق ونظام تزييت بالرش الأوتوماتيكي للشحوم.
القشرة هي جزء أساسي من المطحنة.إجراء تحليل العناصر المحدود عليها باستخدام الكمبيوتر لضمان التشغيل الموثوق به ؛
* يتم لحام القشرة تلقائيًا ، وفحصها بالموجات فوق الصوتية ، وتصلبها بالكامل وتشكيلها بواسطة أدوات آلية خاصة كبيرة على رمي واحد ؛يوجد ختم خاص على أجزاء التوصيل الديناميكية الساكنة ، مثل وعاء التغذية والتفريغ ، مرتكز الدوران ، إلخ ، لمنع تسرب الزيت والطين ؛
* البطانة مصنوعة من مادة مقاومة للاهتراء جنون من شركتنا ، والتي تمت معالجتها بالحرارة بشكل خاص ، مع صلابة عالية وعمر خدمة طويل.كما يمكن استخدام مصبوبات مقاومة للاهتراء أو بطانة مطاطية ؛
* هناك محرك بطيء السرعة للمطحنة المتوسطة والكبيرة ؛
* تم تجهيز محطة التشحيم بالضغط العالي والمنخفض للطاحونة المتوسطة والكبيرة ؛
* يتم التحكم في نظام التحكم والحماية بواسطة PLC.

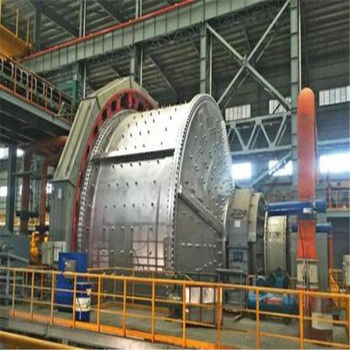

وصف المطحنة شبه ذاتية التولد (SAG Mill):
تُستخدم هذه المطحنة شبه ذاتية التولد ، وتسمى أيضًا مطحنة الطحن شبه الذاتية أو مطحنة SAG ، بشكل أساسي لطحن الخامات والمواد الجسيمية الأخرى في مجالات مختلفة ، مثل الصناعة الكيميائية ، ومجال التعدين ، وصناعة المعادن ، وقطاع مواد البناء ، وما إلى ذلك.
إنها طاحونة ذاتية التولد في الطبيعة ، لكنها تستخدم كرات الطحن للمساعدة في طحنها تمامًا كما هو الحال في المطحنة الكروية.وهي تستخدم بشكل أساسي في المرحلة الأولى من الطحن.عند مقارنتها بمطحنة الكرة ، فإنها تتميز بقطرها الأكبر وطولها الأقصر.يتم تبطين الجزء الداخلي منه بألواح رفع لرفع المواد من الداخل لأعلى وحول داخل الطاحونة ، حيث تسقط بعد ذلك من الصفائح إلى باقي الخامات.ويستخدم على نطاق واسع لمعالجة الذهب والنحاس والرصاص والزنك والألومينا والنيكل والبلاتين ، إلخ.
مطاحن طحن AG (ذاتية التولد) / SAG (شبه ذاتية التولد)
شهدت مطاحن الطحن ذاتية التولد وشبه ذاتية التولد زيادة في الاستخدام في عمليات معالجة المعادن الكبيرة في السنوات الأخيرة.وهي عبارة عن طواحين دوارة / متقلبة يتم فيها التفتيت (تقليل الحجم) بدون أدوات طحن.تتكون من أسطوانة ذات قطر كبير بالنسبة لطولها (عادة 2 أو 2.5 إلى 1) تستخدم هذه المطاحن كتل كبيرة من الخام كوسائط طحن.تستخدم المطاحن ذاتية التولد الخام حصريًا كوسيط طحن خاص بها ، ولكن إذا كانت صلابة الخام وكشطه لا يتناسبان جيدًا مع طحن AG الكامل ، تتم إضافة شحنة صغيرة من كرات الصلب (6 إلى 15٪) للمساعدة في تقليل الحجم.يُعرف هذا بمطحنة شبه ذاتية التولد (SAG).تعمل مصانع AG / SAG على تقليل الحجم من خلال مجموعة من قوى التأثير والتآكل والتآكل.يتم مسح الركاز على جانب واحد من المطحنة وفي نقطة معينة يسقط مرة أخرى ليؤثر على إصبع الشحنة (قاع الطاحونة).تنزلق جزيئات الخام الموجودة في جسم الشحنة عند الانتقال إلى ارتفاعات مختلفة وتتعرض لقوى الاحتكاك والتآكل.تتكون البطانة الداخلية لمصانع AG / SAG من بطانات فولاذية أو مطاطية ومجهزة بقضبان رفع.
يمكن لمطاحن AG / SAG إنجاز نفس أعمال تقليل الحجم التي تستغرق عادةً مراحل متعددة من طرق التكسير والغربلة والطحن التي تفسر شعبيتها.غالبًا ما يمكن أن يكون المنتج بالحجم النهائي أو جاهزًا للطحن النهائي في مطحنة الكرة أو مطحنة الحصى.يمكنهم طحن الصخور السطحية أو منتجات الكسارة الأولية مع حجم التغذية الذي يقتصر على ما يمكن نقله عمليًا.بالإضافة إلى ذلك ، يمكن أن تكون أقل تكلفة للعمل مع تقليل أو التخلص من الكرات أو القضبان باهظة الثمن.
