تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | الفرن الدوار للإطارات | حالة: | جديد |
---|---|---|---|
وزن: | 20-200 ت | قطر الدائرة: | 2 م - 9 م |
شهادة: | ISO9001-2015 | مادة: | ZG35CrMo / 42CrMo |
Max.OD في خط أعمالنا: | في نطاق 10000 ملم | ضمان جودة إطارات الفرن الدوار: | تجربة الاقتراب من الموت النهائية ، فحص الأبعاد |
ميناء: | تشينغداو ، شنغهاي ، تيانجيب | ||
تسليط الضوء: | المتداول المسبوكات والمطروقات الركوب,إطار الفرن الدوار للضمادة,إطار الفرن الدوار المتداول |

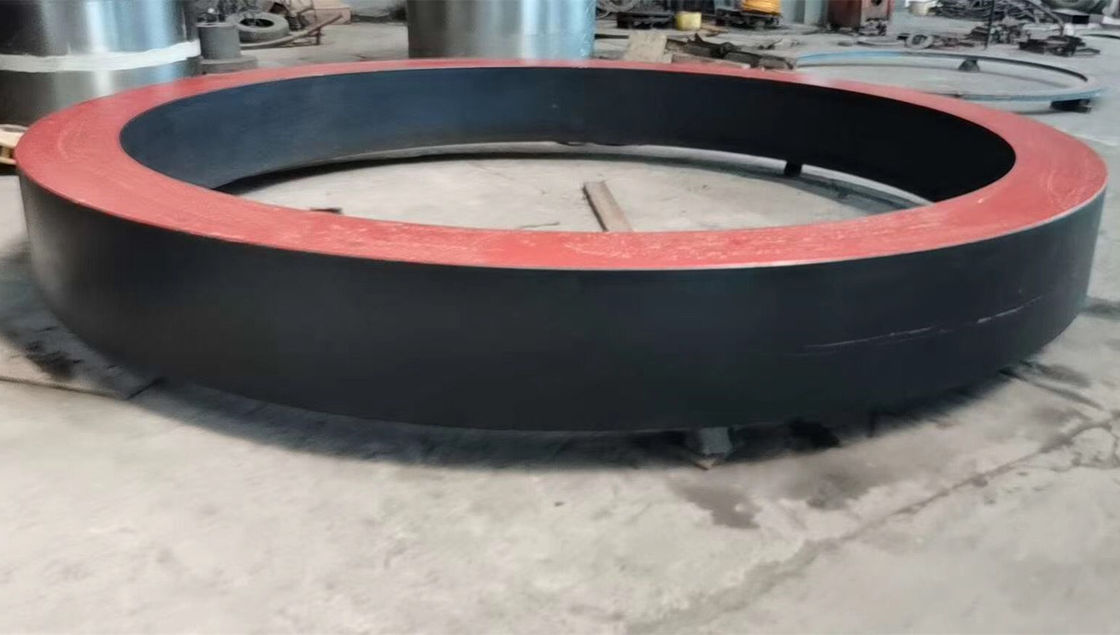

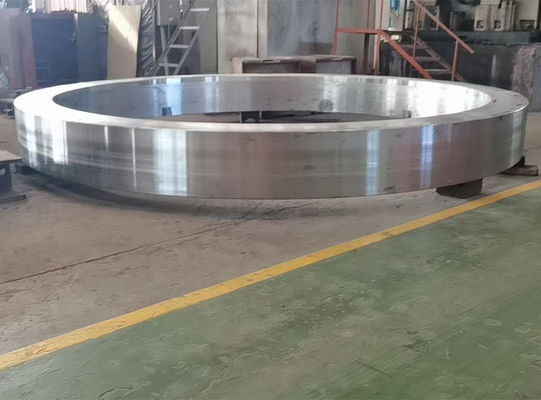

OEM تزوير الصلب ضمادة الفرن الدوار المتداول حلقة الإطارات فرن الأسمنت
وصف المنتج
إطار الفرن الدوار ، المعروف أيضًا باسم الحلقة الدوارة ، يتمثل دوره في نقل كل جاذبية جسم الأسطوانة (بما في ذلك جاذبية الطوب الحراري ، والأجهزة والمواد الداخلية) إلى الأسطوانة الداعمة ، وجعل الأسطوانة يمكن أن تدور بسلاسة على الأسطوانة. الأسطوانة الداعمة ، لذلك يجب أن يتمتع الإطار بالقوة والمتانة الكافية.في الوقت نفسه ، يجب أن تعمل الإطارات على تقوية الصلابة الشعاعية لأجزاء الأسطوانة ، ويجب أن تتمتع بصلابة كافية.
تصنيف
وفقًا لأشكال المقطع العرضي المختلفة لإطار الفرن الدوار ، يمكن تقسيمه إلى الفئات التالية:
1. إطار مستطيل للفرن الدوار
قسمها مستطيل صلب ، الشكل بسيط ، جودة التصنيع سهلة الضمان.بشكل عام ، عمر الخدمة أطول من عمر حزام العجلة الصندوقية ، ويستخدم على نطاق واسع.لكن صلابتها صغيرة نسبيًا ، واستخدام المواد غير معقول ، وحالة تبديد الحرارة سيئة.
2. صندوق الاطارات للفرن الدوار
مقطعها العرضي عبارة عن شكل صندوق مجوف ، وظروف حرارية جيدة ، وصلابة عالية ، واستخدام معقول للمواد أمر صعب.يشكل حزام العجلة وجسم الأسطوانة هيكلًا متكاملًا ، ويمكن أن يتجنب "إجهاد درجة حرارة انكماش العنق" بين حزام العجلة وجسم الأسطوانة.وجعل حزام العجلة يلعب دورًا كاملاً في تعزيز الهيكل المبسط ، وجعل مادة حزام العجلة تستخدم بشكل معقول ، وتبسيط التصنيع ، وأعمال التركيب ، وسهولة التشغيل.عادة ما يعتمد تركيب حزام العجلة على جسم الأسطوانة نوع اللوبير وشكل الوسادة والحاجز.لم يتم تثبيت الحزام مباشرة على المقطع المبسط ، ولكن تم تثبيته على لوحة الوسادة ، بحيث يتم تشكيل قناة تهوية طبيعية بين الأسطوانة والحزام.من ناحية ، يقوي هذا تبديد الحرارة ، ومن ناحية أخرى ، يقلل من توصيل الحرارة لجسم الفرن إلى الحزام ، بحيث يكون فرق درجة الحرارة بين الحواف الداخلية والخارجية للحزام صغيرًا.عندما يتم تغيير النظام الحراري في الفرن ، لا يتغير فرق درجة الحرارة كثيرًا ، وبالتالي تقليل الضغط على درجة الحرارة على حزام العجلة.عند تشغيل الفرن ، ينزلق حزام العجلة والجسم البسيط بالنسبة لبعضهما البعض على طول الاتجاه المحوري ، مما يتسبب في التآكل والتمزق.في هذا الوقت ، تلعب لوحة الوسادة دورًا في حماية جسم الأسطوانة.على جانبي حزام العجلة ، يتم استخدام الحاجز أو حلقة التثبيت للحد من الحركة المحورية لحزام العجلة على طول الأسطوانة.
(1) تقرير الاختبار الميكانيكي
(2) تقرير اختبار الصلابة
(3) تقرير الاختبار الكيميائي
(4) سجل المعالجة الحرارية
(5) تقرير فحص الجسيمات المغناطيسية
الفرن الدوار للإطاراتضمان الجودة:
1. فحص المواد الكيميائية في المختبر المؤهل
2. تجربة الاقتراب من الموت بعد المعالجة الخشنة
3. الاختبار الميكانيكي بعد المعالجة الحرارية
4. تجربة الاقتراب من الموت النهائية ، فحص الأبعاد
اسم المنتج | إطار الفرن الدوار ، حلقة ركوب عادية |
مادة | ZG45 ، ZG42CrMo ، 35CrMo |
هيكل | يصب |
معالجة | الخراطة والطحن |
أقصى قطر | 10000 ملم |
الحد الاقصى للطول | 8000 مم |
وزن | 20-200 ت |
قطر الدائرة | 2-9 م |
أقصى قدر من التسامح | ± 0.3 |
تطبيق | الفرن الدوار |
