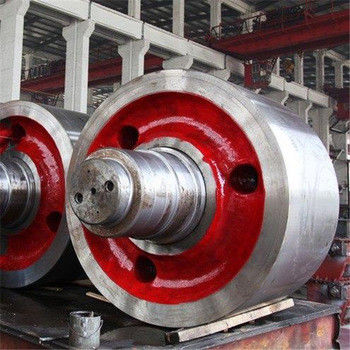

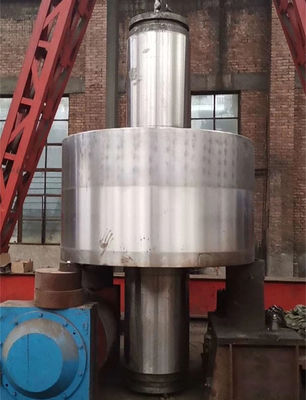

الأسطوانة الداعمة للفرن الدوار
|
مواد
|
ZG45 # ، 35CrMo ، 42CrMo ، 34CrNiMo
|
|
معالجة المواد
|
تزوير ، صب ، لحام
|
|
المعالجة الحرارية
|
التبريد التعريفي ، التلدين
|
|
التسامح بالقطع
|
الأعلى.0.01 مم
|
|
خشونة التصنيع
|
الأعلى.رع 0.4
|
|
الخصائص الميكانيكية
|
حسب متطلبات العملاء
|
|
تطبيق
|
الأسمنت والتعدين والكيمياء والمعادن
|
|
شهادة
|
ISO 9001
|
|
خدمة صانعي القطع الأصلية وتصنيع التصميم الشخصي
|
حسب المخططات
|
|
وحدة الوزن
|
100 كلغ إلى 60 ألف كلغ
|
|
يتم دعم بكرات دعم الفرن بأحدث التقنيات وتوفر الدعم المطلوب للكابلات والمنتجات الأخرى ذات الصلة.يتم دفع بكرات الدعم هذه للدوران باستخدام الاحتكاك بين سطح الأسطوانة والشبكة.يسمح عزم الاحتكاك الصغير للمحامل الأسطوانية أيضًا بإجراء عمليات بسرعة أعلى ويساعد في تجنب احتمالات الانزلاق بسبب وجود طبقة هوائية كبيرة بين سطح الأسطوانة والشبكة.
سمات :
- يأتي بعزم احتكاك صغير للمحامل الأسطوانية
- البكرات متقاربة مما يقلل من شد الشد
- تم تصنيعها وفقًا لمعايير الصناعة المحددة
- يمكن أيضًا تصميمها حسب الطلب وفقًا لمتطلبات العميل المحددة
- تشطيب دائم وأداء موثوق
الأسطوانة الداعمة للفرن الدوار: أسطوانة دعم الفرن الدوار للأسمنت وأسطوانة دعم الفرن الدوار للجير
نقدم لعملائناأسطوانة دعم الفرنللفرن الدوار الذي تم تصميمه من قبل عمالنا ذوي الخبرة ، الذين لديهم معرفة واسعة في هذا المجال.يستخدم المتخصصون لدينا مواد مقاومة للحرارة مبطنة لحماية الغلاف الفولاذي وتقليل خسائر الإشعاع.
|

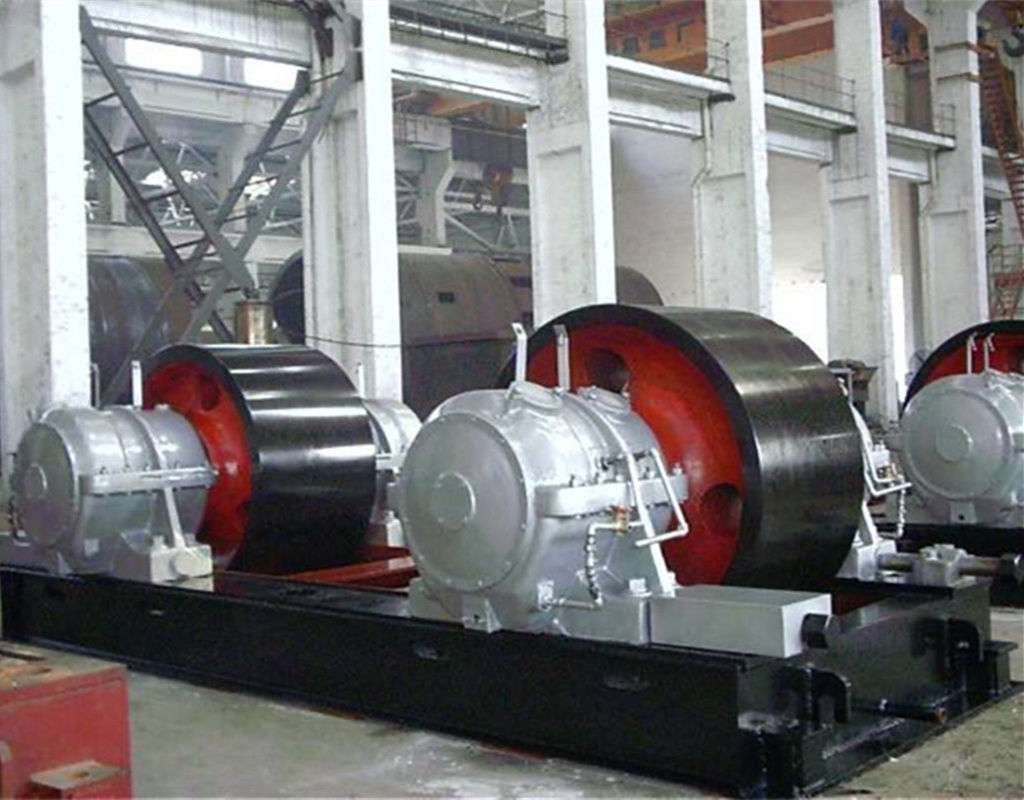

الفرن الدوار مجموعة الأسطوانة الداعمة
|
|
نحن مصنعون وموردون مشهورون لـتجميع بكرات دعم الفرنللنباتات المختلفة كما هو مذكور أدناه:
- مصانع الحديد الإسفنج
- محطات 50tpd ، 100tpd ، 200tpd ، 300tpd ، 350tpd ، 500tpd لمختلف مستشاري التصميم في الأسواق ، مثل:
- od1700mm x id550 x 880mm
- od1800mm x id500 x 1000mm
- od1000mm x id320 / 300 x 560 / 550mm
- od400mm x id160 x 240mm أو أي تصميم مخصص.
- مصانع الأسمنت لأي قدرات
- نباتات الألومينا
- مناجم الفوشفات
- نباتات الكاولين والبنتونيت
- الوزن: من 3 طن الى 200 طن للقطعة الواحدة
الأسطوانة الداعمة هي الجزء الضروري من الفرن الدوار.
نحن متخصصون في تصنيع تجهيزات آلات التعدين الكبيرة.تستخدم الأسطوانة والإطار الداعم لدينا بشكل أساسي في الفرن الدوار الكبير.
قطعنا الفولاذية المصبوبة أخف في الغالب من 200 طن.بعد الكشف عن الخلل بالموجات فوق الصوتية ، يصل منتجنا إلى المستوى الثاني لمعيار GB.
المواد: الكربون الصلب ، سبائك الصلب منخفضة: ZG20SiMn ، ZG50Mn ، ZG35SiMn ، ZG35CrMo ، ZG35SiMnMo ،
ZG42CrMo و ZG40Cr و ZG34CrNiMo و ZG40Mn وما إلى ذلك.
العملية: ضع نقشًا في الرمل لإنشاء قالب ؛
دمج نظام البوابة ؛
إزالة النمط ؛ املأ تجويف القالب بالمعدن المنصهر ؛
دع المعدن يبرد ؛
تفكيك قالب الرمل وإزالة الصب.
المعالجة الحرارية.
اختبار التركيب الكيميائي ، اختبار UT / MT ، اختبار الخواص الميكانيكية وما إلى ذلك.
المعالجة السطحية والمتطلبات الأخرى من العميل.
المعيار والشهادة: ASTM ، BS ، NF ، DIN ، JIS وما إلى ذلك ؛
ISO 9001: 2000 ؛ BV ، CCS ، DNV ، NK ، RINA ، KR وما إلى ذلك.
الوزن: من 3 طن الى 200 طن للقطعة الواحدة
تطبيق:
يمكن استخدام المنتجات على نطاق واسع في مجال مطحنة الأسمنت ، الأفران الدوارة ، بناء السفن ،
علم المعادن ، الألغام ، مطحنة السكر ، مصنع مسحوق ، طريق السكك الحديدية ، سرير المحرك وهلم جرا.
يمكننا تقديم خدمة OEM لمطحنة الأسمنت وأجزاء صب الفرن الدوار ، وأجزاء صب الفولاذ البحري ، وأجزاء ماكينات مطحنة السكر مع الفولاذ الكربوني أو سبائك الصلب المنخفضة.
يمكن توفير أجزاء الصب على النحو التالي:
المعالجة الحرارية: تطبيع وتطبيع وتلطيف وإخماد وتلطيف
المعالجة: آلة خشنة ، نصف منتهية ، آلة منتهية
ضمان الجودة ومعدات الاختبار:
فحص المسحوق المغناطيسي
اختبار UT غير تدميري
فحص الصبغة
معدات اختبار صلابة ليب
معدات اختبار الممتلكات الميكانيكية
مجهر ميتالوجرافيك
مطياف القراءة المباشرة
مميزات منتجاتنا:
متين
قوة شد ممتازة
مستوى دقيق من التسامح
دقة أبعاد جيدة
تشطيب رائع للسطح
سهل الاستخدام والتثبيت
العيوب المحتملة:
|
خلل
|
الأسباب
|
|
المقاطع غير المعبأة
|
مادة غير كافية
درجة حرارة صب منخفضة
|
|
المسامية
|
درجة حرارة الذوبان مرتفعة للغاية
معدل التبريد غير المنتظم
الرمل له نفاذية منخفضة
|
|
تمزيق حار
|
معدل التبريد غير المنتظم
|
|
الإسقاطات السطحية
|
تآكل القالب الرملي الداخلي
صدع في قالب الرمل
يتحول نصفي القالب
|
لا توجد هذه المشاكل بالنسبة لنا.
سيضمن سمك الجدار الموحد تبريدًا موحدًا ويقلل من العيوب.
القسم السميك ، الذي يشار إليه غالبًا بالنقطة الساخنة ، يسبب التبريد غير المتكافئ ويمكن أن يؤدي إلى الانكماش أو المسامية أو التشقق.
زوايا
زوايا دائرية لتقليل تركيزات الإجهاد والكسر
يجب أن يكون نصف القطر الداخلي على الأقل سماكة الجدران
بدل الآلات
أضف 0.0625 - 0.25 بوصة (0.16 - 0.64 ملم) إلى أبعاد الأجزاء للسماح بالتشغيل الآلي للحصول على سطح أملس.
