5-500 Tph الكرة مطحنة 5 طن الكوارتز الكرة مطحنة طحن

نحنسن
مطحنة الكرة هي المعدات الرئيسية لسحق المواد بعد كسرها.
مطحنة الكرة هي واحدة من آلات الطحن الدقيقة العالية المستخدمة على نطاق واسع في الإنتاج الصناعي.
هناك العديد من الأنواع ، مثل مطحنة الكرة الأفقية ، جلبة محمل المطحنة الكروية ، مطحنة الكرة الموفرة للطاقة ، مطحنة الكرة من النوع الفائض ، مطحنة الكرة الخزفية ، مطحنة الكرة الشبكية ، إلخ.
مطحنة الكرة مناسبة لطحن جميع أنواع الخامات والمواد الأخرى ، وتستخدم على نطاق واسع في معالجة المعادن ومواد البناء والصناعات الكيماوية ، ويمكن تقسيمها إلى طرق طحن جافة ورطبة.يمكن تقسيمها إلى نوعين ، نوع الشبكة ونوع الفائض حسب أوضاع التفريغ المختلفة.

نوع مطحنة الخام	ملاحظة
مطحنة الكرة	تغذية صغيرة الحجم والإخراج 200mesh
مطحنة agmill و sag	مع نسبة تكسير كبيرة مثل الكسارة الفكية

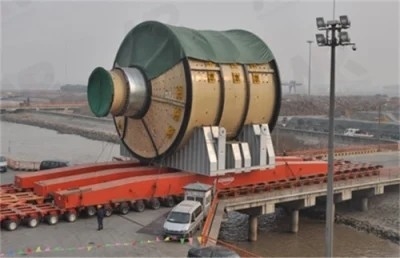

تم تسليم أكبر مطاحننا إلى موقع SINO حتى الآن وهي مطاحن AG ذات محرك بدون تروس Ø12.2m x 11m 28MW و Ø7.9m x 13.6m 2x8 MW Twin Pinion Drive Ball Mills.من المقرر أن تبدأ هذه المطاحن في عام 2012.
تتجاوز حصتنا السوقية في الصين 80٪ مع أكبر المطاحن التي تم توريدها حتى الآن وهي مطحنة كرات Ø7.9m x 13.6m 2x8.5MW و Ø11m x 5.4m 2x8.5MW SAG Mill ، وهي الأكبر في الصين. المؤسسة الكبيرة الرئيسية لتصميم وتصنيع المعدات في الصين.بدأ تصنيع معدات الطحن من الستينيات.منذ الثمانينيات ، تعاونت شركتنا مع العديد من مصنعي الطحن الأجانب المشهورين في إدخال التكنولوجيا ، والتعاون في التصنيع والتطوير.لدينا خبرة طويلة على وجه الخصوص في اختبار المطحنة والدراسة والتصميم والتشغيل الميداني والتقدم والابتكار في التقنيات الأجنبية.الآن قمنا بتأسيس معمل الطحن الخاص بنا ، وشكلنا مطاحن من الأنواع المختلفة إلى سلسلة ، وأنتجنا بالكامل أكثر من 1000 مجموعة ، وتصديرنا إلى أستراليا ، وروسيا ، وباكستان ، وزامبيا ، وإندونيسيا ، وفيتنام ، وكندا ، إلخ. وقد أنتجنا طاحونة الكرة الفائضة مع أكبر حجم Φ5.5 × 8.5m ، طاحونة شبه ذاتية التولد Φ8.5 × 4.0m ، مطحنة الأسمنت الأنبوب 5 × 15.5m Φ5m مطحنة خام الأسمنت العمودية ، إلخ.
تمتلك شركتنا الدراسة الوطنية من الدرجة الأولى والمجموعة على المطحنة ، والتجربة المثالية وتدابير الاختبار ، ومعدات التصنيع والتكنولوجيا الفائقة على المطاحن واسعة النطاق ، لقد شكلنا نظام إمداد كامل لتجربة المطحنة ، وتصميم الدراسة ، والتصنيع ، والاختبار والخدمة .

تطحن المطحنة الكروية الخامات والمواد الأخرى إلى حجم منتج نموذجي يبلغ 35 شبكة أو أدق.

يتم تحضير العلف إلى مطحنة الكرة بواسطة ...
· تكسير وغربلة أحادية أو متعددة المراحل
· التكسير و / أو الغربلة و / أو طحن القضبان
· التكسير الأولي والطحن الذاتي / شبه المتولد

مطحنة الكرة أحجام العلف العادية:
· 80٪ تمرير 1/4 بوصة (6 ملم أو أدق) للخامات الصلبة
· 80٪ يمر 1 بوصة (25 ملم أو أدق) للخامات اللينة
(يمكن تحمل أحجام العلف الأكبر حسب
مطحنة الكرة المفرغة أو الغشائية

في نهاية التفريغ لهذه المطحنة ، تقوم الشبكة ذات القطر الكامل المشقوق أو القطر الجزئي مع مجموعة رافع التفريغ بنقل المواد إلى فتحة مرتكز الدوران.تعمل الشبكة على الاحتفاظ بالكرات والكرات والمواد الخشنة.يعمل التدرج الذي تم إنشاؤه بين فتحة التغذية وفتحات التفريغ على تسهيل تدفق المواد.
مطحنة الكرة التفريغ الفائض مرتكز الدوران
مطحنة الفائض مرتكز الدوران لها نهاية تصريف مفتوحة.تتدفق المواد عبر مرتكز الدوران نتيجة لتدرج اللب بين فتحات التغذية والتفريغ.الحلزون العكسي في بطانة مرتكز الدوران للتفريغ يحتفظ بالكرات في المطحنة.
ميزة مطحنة الكرة ZTIC
* تعتمد الطاحونة الأسطوانية نوع القيادة على الحواف ، والقيادة المركزية ، والقيادة بالحافة مع شبكة متعددة النقاط ، وما إلى ذلك ؛مدفوعة بمحرك غير متزامن + مخفض + ترس وترس بالإضافة إلى محرك متزامن +

الهواء lclutch + ترس صغير والعتاد.
* مدعوم بشكل عام بمحمل ضغط ديناميكي ثابت على كلا الطرفين.تم استخدام محمل اهتزاز متذبذب 120 درجة مغلق ذاتية المحاذاة من Fuuly.كما يمكن استخدام محامل ديناميكية أحادية أو مزدوجة الشبشب.الأدغال مصنوعة من آلة NC.
* تم تصميم الترس الكبير المفتوح باستخدام معيار AGMA ، ومجهز بغطاء تروس محكم الإغلاق ونظام تشحيم بالرش الأوتوماتيكي للشحوم.
القشرة هي جزء أساسي من المطحنة.إجراء تحليل العناصر المحدود عليها باستخدام الكمبيوتر لضمان التشغيل الموثوق ؛
* يتم لحام القشرة تلقائيًا ، وفحصها بالموجات فوق الصوتية ، وتصلبها بالكامل وتشكيلها بواسطة أدوات آلية خاصة كبيرة على رمي واحد ؛هناك ختم خاص على أجزاء التوصيل الديناميكية الساكنة ، مثل وعاء التغذية والتفريغ ، مرتكز الدوران ، إلخ ، لمنع تسرب الزيت والطين ؛
* البطانة مصنوعة من مادة مقاومة للاهتراء جنون من شركتنا ، والتي تمت معالجتها بالحرارة بشكل خاص ، مع صلابة عالية وعمر خدمة طويل.كما يمكن استخدام مصبوبات مقاومة للاهتراء أو بطانة مطاطية ؛
* هناك محرك بطيء السرعة للمطحنة المتوسطة والكبيرة ؛
* تم تجهيز محطة التشحيم بالضغط العالي والمنخفض للطاحونة المتوسطة والكبيرة ؛
* يتم التحكم في نظام التحكم والحماية بواسطة PLC.

إجراءات الصيانة

(1) دورة الصيانة:

1. بعد الإصلاح لمدة شهر واحد ؛

2 ، إصلاحات طفيفة 1-3 أشهر ؛

3. 12-24 شهرًا من الإصلاح الأوسط ؛

4. إصلاح شامل 60-120 شهرًا.

(2) محتوى الصيانة:

1. بعد الإصلاح: تحقق بشكل أساسي من كمية الزيت ، واضبط خلوص كل جزء ، وقم بتقوية مسامير كل جزء ، واستبدل لوحة البطانة الفردية أو تحقق من حالة تآكل لوحة البطانة ، وإصلاح وحدة التغذية.

2. إصلاحات طفيفة: تحقق من تآكل تنظيف وقياس أسطح الأسنان ، وتحقق من تآكل لوحة البطانة ، واستبدلها إذا لزم الأمر.

3. الإصلاح الوسيط: استبدل أجزاء التغذية ، واستبدل ناقل الحركة والمحمل ، وتحقق من تفكيك صندوق التخفيض.يمكن تعديل الترس الكبير واستخدامه وفقًا للحالة عند تشغيله لمدة 3-5 سنوات ، ويجب قياس العمود المجوف عند تشغيله لمدة 3-5 سنوات.

4. الإصلاح الشامل: تفكيك ، فحص ، تنظيف ، قياس ، إصلاح أو استبدال الترس الكبير ، العمود المجوف ، الأدغال الكروية ، عمود النقل ، الترس الصغير والأسطوانة وفقًا لحالة التآكل ، إصلاح واستبدال المكونات الكهربائية ، بعد إصلاح المعدات الكهربائية ، يجب اختباره لقبول العمل.

(3) معايير الصيانة:

1. أسطح المعالجة لقاعدتي المحامل على نفس المستوى الأفقي ، والتسامح بين المراكز 1 مم ، وانحراف عدم التوازي لخط الوسط الطولي 0.5 مم ، وانحراف خط الوسط الأفقي 0.5 مم لكل متر.

2. يجب أن تكون زاوية التلامس لسطح التلامس الكروي للوسادة موحدة ؛ما لا يقل عن 1-2 نقطة لكل 50-50 مم 2 ؛يجب ألا يقل سطح التلامس بين العمود المجوف والوسادة عن نقطتين لكل بوصة مربعة عند 90 درجة -100 درجة ، وتكون المجلة والتخليص على جانبي المحمل متماثلًا تقريبًا.

3. يجب أن يضمن سطح التزاوج لشفة الأسطوانة وغطاء الواجهة الأمامية تلامسًا جيدًا ، ولا يُسمح بحشوات مانعة للتسرب ، كما أن تفاوت الدرجات المحورية المختلفة للعمودين المجوفين أقل من 0.8 مم.عندما يتم توصيل وتجميع ترس الحلقة الكبيرة وغطاء نهاية الأسطوانة ، يجب أن يكون الدفع ثابتًا ويجب تثبيت دبوس تحديد الموضع.يجب ألا يتجاوز التأرجح الشعاعي للترس الدائري 0.5 مم ويجب ألا يتجاوز التأرجح المحوري 0.84 مم.

4. عند تركيب لوحة البطانة ، يجب أولاً تركيب الغطاء النهائي.يجب أن تبدأ اللوحة المبطنة للأسطوانة من الفم ويتم تنفيذها وفقًا لمتطلبات التجميع.يجب إحكام ربط المسامير بالتساوي لمنع تسرب المياه.يجب ألا تكون هناك فجوات في البطانة المطاطية ، ويجب سد الفجوات بالإسفنج.

5. يجب أن يكون الخط المركزي للجناح الصغير موازياً للخط المركزي للترس الكبير ، ويجب ألا يتجاوز الانحراف 0.2 مم لكل متر.الخلوص العلوي للأسنان 1/4 وحدة ، الخلوص الجانبي للأسنان 1.06 ----- 1.8 مم ، منطقة التلامس لسطح السن لا تقل عن 50٪ من طول السن و 40٪ من ارتفاع السن.

6. يجب أن يحافظ اقتران النقل للمخفض والمحرك وعمود النقل على محورية عالية ، ولا يزيد عدم محورية خط المركز عن 0.3 مم ، وميل خط المركز أقل من 1/1000.

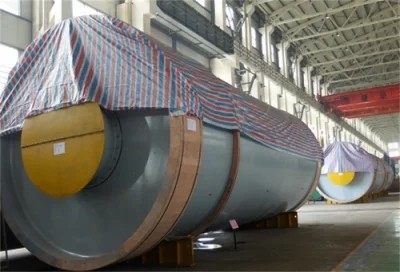

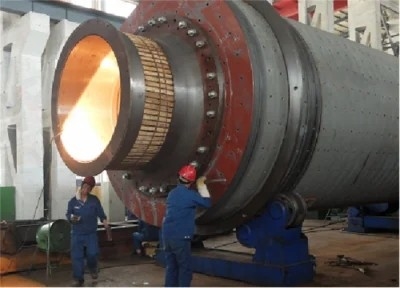

عرض مصنع الشركة



س: لماذا نؤمن في شركة لويانغ تشونغتاى للصناعات المحدودة:
ج: 1. أكثر من 30 عاما من الخبرة.
2. نحن المورد الرئيسي المهنية لآلات التعدين ، وآلات البناء ، وآلات الصب والأجزاء المطروقة
3. حصلت جميع المنتجات على شهادة إدارة الجودة ISO9901: 2000 وشهادات CE و ROHS.

س: وقت التسليم
ج: أجزاء الرصاص 1-2months ، الآلات 2-3months.

س: شروط الدفع
ج: قبول نوع الدفع: T / T ، L / C ، ويسترن يونيون ، نقدًا.
إيداع 30٪ عند توقيع العقد.دفع كامل المبلغ قبل الشحن

س: ضمان الجودة؟
ج: وقت الضمان: سنة واحدة للآلات الرئيسية.إذا حدث خطأ ما ، فسنقدم المشورة الفنية ونجد الحل على الفور.بالنسبة لأولئك الذين يرتدون أجزاء ، نضمن قطع غيار عالية الجودة لتزويد طويل الأجل.

س: خدمة ما بعد البيع؟
ج: يمكننا توفير دليل تقني للآلات التي تعمل باختبار وصيانة الأجزاء إذا احتاج المستخدم النهائي.
