تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | مطحنة الكرة الفائضة | طلب: | مطحنة طحن الخام |
---|---|---|---|
قدرة التغذية: | 625 طن / ساعة | قوة المحرك الرئيسية: | 5700 كيلو واط |
المواد: | رطب وجاف | مكان المنشأ: | خنان ، الصين |
يكتب: | Φ 6.2 × 9.5 م (F / F) | ضمان: | 12 شهرا |
تسليط الضوء: | طاحونة الكرات الفائضة 625t / h,مطحنة كرات تكسير المواد,6.2m × 9.5m طاحونة كروية من النوع الفائض |

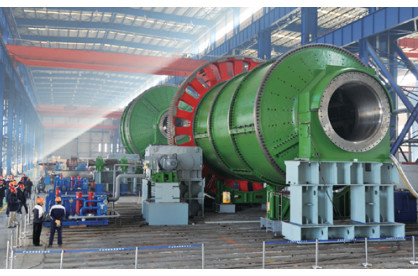

Φ 6.2m × 9.5m (F / F) مطحنة كروية الفائض ونظام الدعم بوظيفة كاملة
1. نظرة عامة ، الشروط الأساسية
(1) نظرة عامة
مطحنة الكرة هي المعدات الرئيسية لسحق المواد بعد التكسير.يوجد هذا النوع من المطاحن في جسم الأسطوانة إلى عدد معين من الكرات الفولاذية كوسيط طحن.
يستخدم على نطاق واسع في الأسمنت ومنتجات السيليكات ومواد البناء الجديدة والمواد المقاومة للحرارة والأسمدة الكيماوية وتغليف المعادن السوداء وغير الحديدية والسيراميك الزجاجي وصناعات الإنتاج الأخرى والطحن الجاف أو الرطب لجميع أنواع الخامات والمواد القابلة للطحن الأخرى.مطحنة الكرة مناسبة لطحن جميع أنواع الخامات والمواد الأخرى ، وتستخدم على نطاق واسع في معالجة المعادن ومواد البناء والصناعات الكيماوية ، ويمكن تقسيمها إلى طحن جاف ورطب بطريقتين.وفقًا للطريقة المختلفة لتصريف الخام ، يمكن تقسيمها إلى نوعين: نوع الشبكة ونوع الفائض.
(2) الظروف الجغرافية والأرصاد الجوية
للتركيب الداخلي ، يكون الارتفاع أقل من 1000 متر.
(3) دوران الطاحونة
الدوران الأيمن
تفسير الدوران: من نهاية التغذية إلى نهاية التفريغ ، يكون المحرك الرئيسي على اليمين ، والمحرك الرئيسي في نهاية التفريغ.
(4) نظام العمل
عمل مستمر 330 د / أ ، 24 ساعة / يوم ، 3 وردية / يوم ، 8 ساعات / وردية.
(5) شروط امدادات الطاقة
مزود الطاقة: جهد عالي ثلاثي الأطوار بأربعة أسلاك 10 كيلو فولت ، نطاق جهد الخرج 10 كيلو فولت ± 10٪ ، جهد منخفض ثلاثي الأطوار بأربعة أسلاك 380 فولت ، التردد 50 هرتز.
(6) شروط إمداد المياه
جودة المياه: مياه متداولة محايدة ونظيفة ؛ درجة حرارة الماء: ≤30 ℃ ؛ ضغط الماء: 0.3 ~ 0.4 ميجا باسكال.
2. قائمة المعدات الموردة
رقم. | اسم | تحديد | كمية |
1 | طاحونة الكرة الفائضة | φ 6.2 × 9.5 م (F / F) | 1 |
3. نطاق التوريد (تفاصيل التوريد لجهاز واحد)
رقم. | اسم | كمية | الهيكل الرئيسي | ملحوظة |
Ⅰ | علم الوجود المعدات | 1 |
φ 6.2m × 9.5m طاحونة كروية الفائض |
صنع بالصين |
1 | نظام التغذية | 1 | أنبوب الصندوق المنحني الكهربائي للتغذية. | صنع بالصين |
2 | نظام المحامل الرئيسية | 2 | تزييت هيدروستاتيكي كامل ، ثلاثة أختام لسان ، بلاط نحاسي ، هيكل محاذاة سطح قوس مزدوج. | صنع بالصين |
3 | الأجزاء الدوارة | 1 | يشمل: عمود مجوف للمدخل والمخرج ، جلبة المدخل والمخرج ، البرميل ، بطانة الغطاء النهائي ، بطانة البرميل وغيرها من الملحقات الضرورية. | صنع بالصين |
4 | أجزاء القيادة | 1 | يشمل: ترس كبير ، ترس ترس ، مبيت تروس وإكسسوارات ضرورية أخرى. | صنع بالصين |
5 | غربال التفريغ | 1 | بما في ذلك شاشة الاسطوانة وغطاء الشاشة. | صنع بالصين |
6 | وحدة قاعدة | 1 | يشمل: لوحة قاعدة الجهاز ومسامير التثبيت. | صنع بالصين |
7 | أنبوب زيت التشحيم | 1 | أنابيب الفولاذ المقاوم للصدأ. | صنع بالصين |
8 | درع | 1 مجموعة | الأجزاء الدوارة. | صنع بالصين |
المعلمات الفنية لمطحنة الكرة الفائضة
رقم. | اسم | العدد |
1 | مواصفات المطحنة (مم) | Φ6200 x9500 |
2 | القطر الداخلي للأسطوانة (مم) | 6200 |
3 | شفة الأسطوانة إلى طول الشفة (مم) | 9500 |
4 | الحجم الفعال للأسطوانة (m³) | 259 |
5 | الحجم الفعال للغطاء النهائي (m³) | 21 |
6 | أقصى معدل تعبئة متوسط (٪) | 28 |
7 | أقصى تحميل للكرة (T) | 365 |
8 | سرعة الاسطوانة (ص / دقيقة) | 13 |
9 | قوة المحرك الرئيسية | 5700 كيلو واط |
