اسم: | مطحنة طحن الخام | ميزة: | استهلاك منخفض فعال |
---|---|---|---|
سعة: | 300-12000 كجم / ساعة | النهاية النهائية: | d97≤5 ميكرومتر |
المواد: | رطب وجاف | مكان المنشأ: | خنان ، الصين |
وزن: | 5 طن - 15 طن | ضمان: | 12 شهرا |
تسليط الضوء: | مطحنة سوبر ميكرون منخفضة الاستهلاك,مطحنة سوبر ميكرون بقوة 12000 كجم / ساعة |

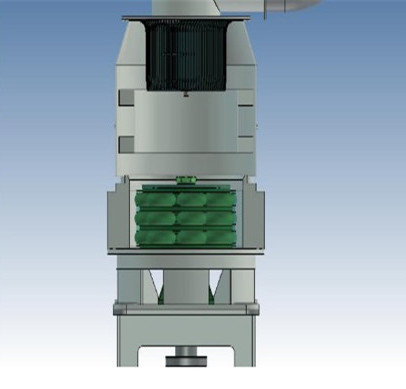

مطحنة الميكرون الفائقة من سلسلة HGM ونظام إنتاج المسحوق الدقيق مطحنة الخام
1. مبدأ العمل
يقود محرك آلة الطحن الصغيرة المغزل والقرص الدوار لكل طبقة للدوران من خلال المخفض ، ويدفع القرص الدوار عشرات بكرات الحلقات للفة والدوران بحرية في مجرى السباق لحلقة الطحن عبر الدبوس.
قطع كبيرة من المواد بواسطة كسارة المطرقة مقسمة إلى جزيئات صغيرة في صندوق التخزين عن طريق المصعد ، فإن وحدة التغذية الاهتزازية الكهرومغناطيسية ستنتقل بالتساوي إلى مركز العجلة ، على المادة تحت تأثير قوة الطرد المركزي للدوران حولها ، والسقوط في الداخل من مسار السباق الدائري هو ختم الحلقة المتداول ، وطحن الأسطوانة ، والطحن والسحق ، والمواد بعد تكسير الطبقة الأولى وتسقط في الطبقة الثانية والثالثة ، والجزيئات الصغيرة من المواد بعد آلاف المرات من التأثير ، والدحرجة والفرك إلى مسحوق متناهية الصغر ، في عمل شفط مروحة الطرد المركزي ذو الضغط العالي سيكون آلة استنشاق الهواء الخارجي ، والطبقة الثالثة من المسحوق الخشن المسحوق في فاصل المسحوق.
إن تيار الدوامة الناتج عن التوربين الدوار في فاصل المساحيق يجعل المواد الحبيبية الخشنة تتراجع وتتراجع.يدخل المسحوق الناعم إلى مجمع مسحوق الإعصار مع تدفق الهواء ويتم تفريغه من صمام التفريغ في الجزء السفلي من مجمع مسحوق الإعصار ، وهو المنتج النهائي.يتم تنقية تدفق الهواء بكمية صغيرة من الغبار الناعم بواسطة مجمع الغبار النبضي ويتم تفريغه من خلال المروحة وكاتم الصوت.
2. خصائص الأداء
(1) الطحن الدقيق فعال ومنخفض الاستهلاك.تحت نفس المواد والقوة والنعومة للمنتج النهائي ، يكون الناتج أعلى بنسبة 40٪ من طاحونة الهواء وطاحونة التحريك.
(2) المطحنة الدقيقة لها عمر خدمة طويل.في حالة نفس صفاء المواد والمنتجات النهائية ، فإن العمر التشغيلي لأجزاء التآكل يكون أطول من الكسارة الصدمية والكسارة التوربينية ، وعمومًا يصل إلى أكثر من عام واحد.
(3) لا يوجد محمل متداول أو برغي في تجويف الطحن.لا يوجد محمل وأختامها ومساميرها الهشة تتفكك بسهولة وتدمر الماكينة وغيرها من المشاكل
(4) يمكن أن تصل صفاء منتج الطحن متناهية الصغر إلى D97 ≤5μm في وقت واحد
3-معلمات المنتج
نموذج |
قطر تجويف الطحن
(مم) |
عجلة الطحن وطاولة الأسطوانة
|
حجم التغذية ماكس ( مم ) |
التشطيبات النهائية (مش) | الاهلية (كجم / ساعة) |
قوة المحرك (kw) | الأبعاد (L × W × H) (م) |
الوزن ر (كلغ) | ||||
لفة الكمية | الكمية من لفة المطحنة | الكمية من طاولة الأسطوانة |
رئيسي آلة |
حجم الجسيماتأم | مش | الجهاز الرئيسي | مكثف مسحوق | منفاخ الهواء | ||||
HGM60 | 600 | 15 | 3 | ≤10 | 5-45 | 3250-300 | 350-2500 | 37 | 11 | 30 | 10 × 2 × 5.5 | 5900 |
HGM80 | 800 | 21 | 3 | ≤10 | 5-45 | 3250-300 | 600-4000 | 55 | 18.5 | 45 | 11.9 × 2.7 × 5.8 | 7800 |
HGM100 | 1000 | 27 | 3 | ≤10 | 5-45 | 3250-300 | 900-6000 | 90 | 30 | 75 | 14.5 × 3.8 × 6.3 | 10500 |
HGM1280 | 1280 | 44 | 4 | ≤10 | 5-45 | 3250-300 | 1200-8000 | 132 | 45 | 90 | 17.5 × 4.5 × 7.5 | 15000 |
