تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | نموذج: | مطحنة قضبان الفحم والماء |
|---|---|---|---|
| يكتب: | مطحنة رود | طلب: | رمل الحجر الاصطناعي ومعالجة المعادن والكيميائية والطاقة الكهربائية |
| المواصفات: | φ1.5x3.0 3.5x5.8 م | الحجم الأقصى الفعال: | 77.6 م³ |
| مواد: | كلنكر الأسمنت والحجر الجيري والبوكسيت | مكان المنشأ: | خنان ، الصين |
| ضمان: | 12 شهرا | اسم: | مطحنة طحن الخام |
| تسليط الضوء: | مطحنة رود ملاط الفحم IOS,الصناعة الكيميائية,طاحونة الطين رود |
||

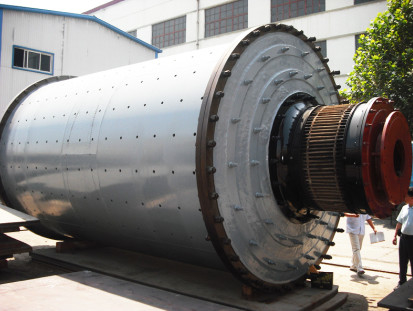

مطحنة القضبان المستخدمة في معدات ملاط الفحم والمياه وطاحونة الخام
1. وصف المنتجمطحنة طحن الخام
يمكن لمصنع Luoyang لآلات التعدين أن ينتج مطحنة قضبان بقطر أقل من 8 أمتار.يمكن استخدام مطحنة قضيب منجم Luo في رمل الأحجار الاصطناعية ومعالجة المعادن والكيميائية والطاقة الكهربائية وغيرها من صناعات الطحن الأول.
أول مطحنة لقضيب ملاط الفحم والمياه في الصين - φ 3.2 × 4.8 م في عام 1998
ф 4.3 × 6m وحدة مطحنة قضيب هي أول تطوير مستقل لمطحنة قضيب كبير منجم zhongxin Luo ، وقد وصل مستوى تصميمها إلى المواصفات المكافئة الدولية لمجموعة كاملة من المستوى المتقدم لمطحنة القضيب.الانتهاء من التصميم والإنتاج علامات أن منجم Zhongxin Luo قد وصل إلى مستوى جديد في مجال تصميم مطحنة قضبان كبيرة.
Ф 4.3 × 6 م وحدة مطحنة قضبان مطحنة قضيب في بلدنا ، الصناعة هي أكبر مطحنة قضبان من النوع ، وهي الأكبر في نموذج تطبيق صناعة تغويز CWS لمطحنة قضبان ، وقد اعتمدت مجموعات كاملة من المعدات في تصميم وحدة مطحنة القضيب العديد براءة اختراع تقنية جديدة ، الاستخدام الفعال للتصميم بمساعدة الكمبيوتر ، أساليب التصميم الحديثة مثل تحليل العناصر المحدودة ، تصميم التحسين ، ما إذا كانت مجموعة الماكينة بأكملها ، التصميم الهيكلي لكل مكون في المستوى الرائد المحلي وقد وصل إلى المستوى التقني الشركات الأجنبية المتقدمة.
فيما يتعلق بمطحنة القضبان الرطبة ، أكملت الشركة تصنيع وتصحيح مطحنة القضبان لشركة Weihe High-tech Zone Energy Saving Chemical Co. ، LTD. ، Shanghai Coking Co. ، LTD. ، وغيرها من الشركات الكيميائية المحلية ، وطوّرت أكبر مطحنة قضبان الطين المياه الفحم في الصين.وصلت التكنولوجيا إلى المستوى العالمي الرائد ، وحصة السوق حوالي 50٪.
بناءً على مشروع تغويز الفحم ، تسريع متابعة المشروع φ 4.7 × 6m تطوير سوق مطحنة القضيب (الرطب) وجهود الترويج.
مطحنة رود هي سلسلة من منتجات المطحنة واسعة النطاق من Luo Mine ، مع فريق بحث وتصميم مطحنة قضبان من الدرجة الأولى محليًا ، واختبار واختبار مطحنة قضبان مثالية ، مع حقوق الملكية الفكرية المستقلة لمطحنة القضيب.
2. مواصفات ونماذج مطحنة قضيب التعدين Luo:
(1) مطحنة القضيب: المواصفات من φ1.5x3.0 ~ φ3.5x5.8m ، الحجم الفعال من 4.6 ~ 60.7m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
(2) مطحنة قضيب ملاط الفحم بالماء: تستخدم في الصناعة الكيميائية لإنتاج غاز تيكساكو لإعداد ملاط ماء الفحم.المواصفات من φ3.2x4.5 ~ φ4.0x6.7m ، الحد الأقصى للحجم الفعال هو 77.6m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
3. الخصائص التقنية لمطحنة تصميم تطوير Luo Mine هي:
(1) تعتمد مطحنة الأسطوانة شكل الإرسال لنشرات الحافة ، ناقل الحركة المركزي ، ناقل الحركة متعدد النقاط المتشابك وأنواع النقل الأخرى ؛شكل القيادة هو محرك غير متزامن + مخفض + ترس + ترس كبير ومحرك متزامن + قابض هوائي + ترس + ترس كبير ؛
(2) يمكن أن يستخدم الاستخدام العام لوضع دعم تحمل الضغط الثابت والديناميكي ، واستخدام محامل `` نوع الروك '' ذات الخط الواحد المغلقة ذاتيًا بالكامل ، ويمكن أيضًا استخدام مسار منزلق فردي ، ومسار منزلق مزدوج ثابت وديناميكي دعم الضغط أو كامل دعم الضغط الساكن
(3) ترس مفتوح كبير يعتمد التصميم القياسي الأمريكي AGMA ، مزود بغطاء تروس مانع للتسرب موثوق به ، مع جهاز تشحيم أوتوماتيكي بالجليسرين ؛
(4) الاسطوانة هي الجزء الرئيسي للمطحنة.يتم إجراء تحليل العناصر المحدودة بواسطة الكمبيوتر لضمان موثوقية استخدامه.
(5) مطحنة كبيرة ومتوسطة الحجم مزودة بجهاز قيادة بطيء ؛
(6) مطحنة كبيرة ومتوسطة الحجم مزودة بمحطة تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
4. معلمات المنتج
المعلمات الفنية لمطحنة خام لوه:
| يكتب | قطر الاسطوانة (مم) |
طول الاسطوانة (مم) |
الحجم الفعال (م 3) |
سرعة المطحنة (ص / دقيقة) |
تحميل وسائط الطحن (ر) | طريقة القيادة | محرك | أبعاد (L × W × H) (م) |
الوزن تقريبا (ر) |
ملحوظة | |
| قوة (كيلوواط) |
القس (ص / دقيقة) | ||||||||||
| ميجا بايت 15 × 30 | 1500 | 3000 | 5 | 23 | 8 | حافة | 75 | 743 | 7.6 × 3.4 × 2.8 | 20 | |
| MB17 × 30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6 × 3.5 × 3.1 | 40.4 | ||
| ميجا بايت 21 × 30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7 × 4.8 × 4.4 | 48 | ||
| ميجا بايت 21 × 36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5 × 4 × 4.7 | 52.5 | ||
| MB24 × 30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5 × 4.2 × 4.6 | 58 | ||
| ميجا بايت 27 × 36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 × 5.7 × 4.7 | 70 | ||
| ميجا بايت 30 × 40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6 × 6.1 × 4.9 | 89 | ||
| MB32 × 45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 × 8 × 5.6 | 111.5 |
يمكن استخدامها في معدات ملاط ماء الفحم
|
|
| MB32 × 48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12 × 7 × 6 | 121.2 | ||
| MB36 × 54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 × 8 × 6.7 | 155 | ||
| MB38 × 52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 × 8.27 × 6.21 | 175 | ||
| MB38 × 58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6 × 8.27 × 7.21 | 156 | بطانة المطاط | |
| ميجا بايت 40 × 60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2 × 9.00 × 7.5 | 163 | بطانة المطاط | |
