تفاصيل المنتج:
شروط الدفع والشحن:
|
حالة: | جديد | يكتب: | مطحنة ريمون |
---|---|---|---|
حجم العلف: | 15-30 ملم | الحجم النهائي: | 0.125 - 0.044 ملم |
مكان المنشأ: | خنان ، الصين | ضمان: | 12 شهرا |
اسم: | مطحنة طحن الخام | ||
تسليط الضوء: | آلة مطحنة ريموند المعتمدة من IOS,آلة مطحنة الحجر المعدني ريموند |

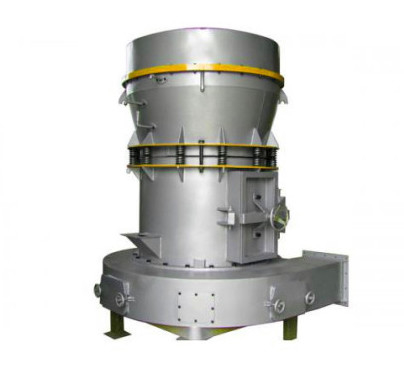

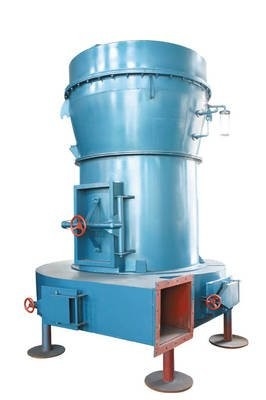

ريموند مطحنة الحجر المعدني ريموند طحن مطحنة آلة طحن خام مطحنة
1. الهيكل الرئيسي لمطحنة ريمون
يتكون هيكل الآلة بشكل أساسي من الجهاز الرئيسي ، والمحلل ، والمروحة ، وفاصل الإعصار النهائي ، وفاصل الإعصار الدقيق للمسحوق ، وأنبوب الهواء.من بينها ، تتكون الآلة المضيفة من إطار ، حلزوني لمدخل الهواء ، مجرفة ، أسطوانة طحن ، حلقة طحن ، غطاء غلاف.
2. مبدأ عمل مطحنة ريمون:
العمل ، سوف يحتاج إلى سحق المواد من جانب غطاء المحرك إلى آلة إضافة القادوس ، بالاعتماد على جهاز الأسطوانة للتعليق على رف زهرة البرقوق المضيف ، حول المحور الرأسي للثورة ، يدور نفسه في نفس الوقت ، بسبب تأثير الدوران قوة الطرد المركزي عندما تتأرجح الأسطوانة للخارج ، تضغط في الحلقة ، تقوم سكين المجرفة بتجميع المواد بين أسطوانة الطحن وحلقة الطحن ، ويتم تحقيق الغرض من تكسير المواد عن طريق الدحرجة والضغط على أسطوانة الطحن.
عملية اختيار الهواء: بعد طحن المادة ، ستقوم المروحة بنفخ الرياح في غلاف الآلة الرئيسي ، ونفخ المسحوق ، والفرز بواسطة المحلل الموضوع فوق غرفة الطحن ، وتسقط المواد الدقيقة والخشنة في غرفة الطحن لإعادة الطحن ، والنعومة وفقًا لمواصفات الريح في مجمع الأعاصير ، الذي تم جمعه بعد التفريغ من خلال مخرج المسحوق ، أي المنتج النهائي.يتم إرجاع تدفق الهواء إلى المروحة عن طريق مجرى العودة في الطرف العلوي لمجمع الأعاصير الكبير.مسار الرياح يدور ويتدفق تحت ضغط سلبي.يتم تفريغ حجم الهواء المتزايد لمسار الهواء المتداول عبر أنبوب العادم بين المروحة والجهاز المضيف ، ويدخل مجمع الأعاصير الصغير لمعالجة التنقية.
3. معلمات المنتج لمطحنة ريموند
رقم الطراز والمعلمات الفنية لمطحنة رايموند | ||||||
نموذج | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
المواصفات | ||||||
حجم التغذية (مم) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
الحجم النهائي (مم) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
إنتاج إزاحة صفاء المواد المختلفة (ر) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
سرعة المحور المركزي (ص / دقيقة) |
82 | 105 | 130 | 160 | 180 | 280 |
حلقة الطحنقطر (مم) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
طحن الأسطوانةقطر (مم) |
450 | 410 | 320 | 260 | 210 | 140 |
طحن الأسطوانةالارتفاع (مم) | 250 | 190 | 160 | 150 | 150 | 100 |
المحرك الرئيسي | y315 م 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160 م- 6-7.5 |
مضخة نفخ | y315 م 4-132 |
y250 م- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160 م- 4-11 |
y132s- 2-5.5 |
محرك محلل | y160 م- 4-11 |
yc200- 4B-7.5 |
yc120- 4a -5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
