تفاصيل المنتج:
شروط الدفع والشحن:
|
شرط: | جديد | يكتب: | ميجا بايت 15 × 30 |
---|---|---|---|
اسم المنتج: | مطحنة رود | تحميل وسائط الطحن: | 8 ر |
سرعة المطحنة: | 23 ص / دقيقة | متكافئ: | كلنكر الأسمنت والحجر الجيري والبوكسيت |
طلب: | رمل الحجر الاصطناعي ومعالجة المعادن والكيميائية والطاقة الكهربائية | ضمان: | 12 شهر |
ميناء: | تشينغداو وشانغهاي وتيانجين | ||
تسليط الضوء: | كسارة مطحنة بقضيب طحن الخام,كسارة مطحنة رود في الفحم,كسارة مطحنة بقضيب ملاط الماء |

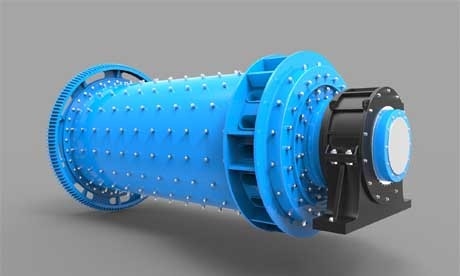

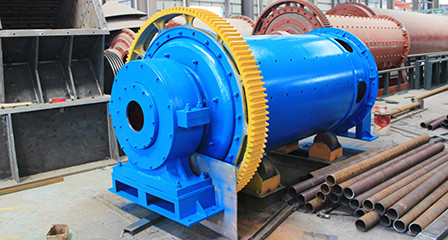

مطحنة طحن الخام مطحنة رود المستخدمة في معدات الطين المياه الفحم
1. وصف المنتجمطحنة طحن الخام
يمكن لشركتنا إنتاج مطحنة قضبان بقطر أقل من 8 أمتار.يمكن استخدام مطحنة القضيب في رمل الأحجار الاصطناعية ، ومعالجة المعادن ، والطاقة الكيميائية ، والطاقة الكهربائية وغيرها من صناعات الطحن الأول.
Φ 3.2 × 4.8 م
وحدة مطحنة القضيب ф4.3 × 6M عبارة عن مطحنة قضبان كبيرة تم تطويرها ، والتي تمثل ارتفاعًا جديدًا في مجال تصميم مطحنة القضيب الكبيرة.
إن وحدة مطحنة القضبان 4.3 × 6M هي مطحنة قضبان كبيرة في صناعة مطحنة القضبان في الصين ، وهي أيضًا أكبر نوع من مطاحن القضبان المطبقة في صناعة الفحم الكيميائي وصناعة الطين المائي.وسائل التصميم الحديثة مثل التصميم بمساعدة الكمبيوتر وتحليل العناصر المحدودة والتصميم الأمثل تستخدم بشكل فعال في تصميم المعدات الكاملة لوحدة مطحنة القضيب.أو أن التصميم الهيكلي لكل مكون يجعل أداء المنتج أكثر تميزًا.
على أساس مشروع تغويز الفحم ، تسريع متابعة المشروع φ4.7 × 6M مطحنة القضيب (الرطب) جهود تطوير السوق وتعزيزها.
مطحنة البار هي سلسلة من منتجات المطاحن الكبيرة.
2. تطوير الخصائص التقنية لمطحنة قضيب التصميم هي:
(1) تعتمد مطحنة الأسطوانة شكل الإرسال لنشرات الحافة ، ناقل الحركة المركزي ، ناقل الحركة متعدد النقاط المتشابك وأنواع النقل الأخرى ؛شكل القيادة هو محرك غير متزامن + مخفض + ترس + ترس كبير ومحرك متزامن + قابض هوائي + ترس + ترس كبير ؛
(2) يمكن أن يستخدم الاستخدام العام لاثنين من وضع دعم الضغط الثابت والديناميكي ، واستخدام محامل ذات 1200 خط اتصال ذاتي التلامس بالكامل ، محامل `` نوع الروك '' ، يمكن أيضًا استخدام مسار منزلق واحد ، ومسار منزلق مزدوج ثابت وديناميكي دعم الضغط أو كامل دعم الضغط الساكن
(3) ترس مفتوح كبير يعتمد التصميم القياسي الأمريكي AGMA ، ومجهز بغطاء تروس مانع للتسرب موثوق به ، مع جهاز تشحيم أوتوماتيكي بالجليسرين ؛
(4) الاسطوانة هي الجزء الرئيسي للمطحنة.يتم إجراء تحليل العناصر المحدودة بواسطة الكمبيوتر لضمان موثوقية استخدامه.
(5) مطحنة كبيرة ومتوسطة الحجم مزودة بجهاز قيادة بطيء ؛
(6) مطحنة كبيرة ومتوسطة الحجم مزودة بمحطة تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
3. معلمات المنتجمطحنة طحن الخام مطحنة رود المستخدمة في معدات الطين المياه الفحم
المعلمات الفنية لمطحنة خام لوه:
يكتب | قطر الاسطوانة (مم) |
طول الاسطوانة (مم) |
الحجم الفعال (م 3) |
سرعة المطحنة (ص / دقيقة) |
تحميل وسائط الطحن (ر) | طريقة القيادة | محرك | أبعاد (L × W × H) (م) |
الوزن تقريبا (ر) |
ملحوظة | |
سلطة (كيلوواط) |
القس (ص / دقيقة) | ||||||||||
ميجا بايت 15 × 30 | 1500 | 3000 | 5 | 23 | 8 | حافة | 75 | 743 | 7.6 × 3.4 × 2.8 | 20 | |
MB17 × 30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6 × 3.5 × 3.1 | 40.4 | ||
ميجا بايت 21 × 30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7 × 4.8 × 4.4 | 48 | ||
ميجا بايت 21 × 36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5 × 4 × 4.7 | 52.5 | ||
MB24 × 30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5 × 4.2 × 4.6 | 58 | ||
ميجا بايت 27 × 36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 × 5.7 × 4.7 | 70 | ||
ميجا بايت 30 × 40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6 × 6.1 × 4.9 | 89 | ||
MB32 × 45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 × 8 × 5.6 | 111.5 |
يمكن استخدامها في معدات ملاط ماء الفحم
|
|
MB32 × 48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12 × 7 × 6 | 121.2 | ||
MB36 × 54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 × 8 × 6.7 | 155 | ||
MB38 × 52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 × 8.27 × 6.21 | 175 | ||
MB38 × 58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6 × 8.27 × 7.21 | 156 | بطانة المطاط | |
ميجا بايت 40 × 60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2 × 9.00 × 7.5 | 163 | بطانة المطاط |
