تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم المنتج: | مطحنة ريمون |
|---|---|---|---|
| حجم التغذية: | 15-30 ملم | الحجم النهائي: | 0.125 - 0.044 ملم |
| المحرك الرئيسي: | Y315 م - 4-132 | محرك محلل: | Y160 م - 4-11 |
| ضمان: | 12 شهر | تصنيف: | مطحنة طحن الخام |
| إبراز: | آلة مطحنة ريموند عالية السعة,آلة مطحنة ريموند,معدات التعدين |
||

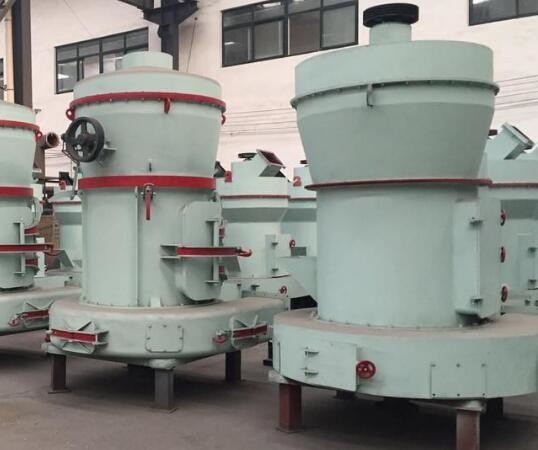

مطحنة ريموند عالية السعة لمطحنة الخام لمعدات التعدين
1.مبدأ عمل مطحنة ريمونمطحنة الخام:
العمل ، سوف يحتاج إلى سحق المواد من جانب غطاء المحرك إلى آلة إضافة القادوس ، بالاعتماد على جهاز الأسطوانة للتعليق على رف زهرة البرقوق المضيف ، حول المحور الرأسي للثورة ، يدور نفسه في نفس الوقت ، بسبب تأثير الدوران قوة الطرد المركزي عندما تتأرجح الأسطوانة للخارج ، تضغط في الحلقة ، تقوم سكين المجرفة بتجميع المواد بين أسطوانة الطحن وحلقة الطحن ، ويتم تحقيق الغرض من تكسير المواد عن طريق الدحرجة والضغط على أسطوانة الطحن.
عملية اختيار الهواء: بعد طحن المادة ، ستقوم المروحة بنفخ الرياح في غلاف الآلة الرئيسي ، ونفخ المسحوق ، والفرز بواسطة المحلل الموضوع فوق غرفة الطحن ، وتسقط المواد الدقيقة والخشنة في غرفة الطحن لإعادة الطحن ، والنعومة وفقًا لمواصفات الريح في مجمع الأعاصير ، الذي تم جمعه بعد التفريغ من خلال مخرج المسحوق ، أي المنتج النهائي.يتم إرجاع تدفق الهواء إلى المروحة عن طريق مجرى العودة في الطرف العلوي لمجمع الأعاصير الكبير.
مسار الرياح يدور ويتدفق تحت ضغط سلبي.يتم تفريغ حجم الهواء المتزايد لمسار الهواء المتداول من خلال أنبوب العادم بين المروحة والجهاز المضيف ، ويدخل مجمع الأعاصير الصغير لمعالجة التنقية.
2. الهيكل الرئيسي لمطحنة ريمونمطحنة الخام
يتكون هيكل الآلة بشكل أساسي من الجهاز الرئيسي ، والمحلل ، والمروحة ، وفاصل الإعصار النهائي ، وفاصل الإعصار الدقيق للمسحوق ، وأنبوب الهواء.من بينها ، تتكون الآلة المضيفة من إطار ، حلزوني لمدخل الهواء ، مجرفة ، أسطوانة طحن ، حلقة طحن ، غطاء غلاف.
3. معلمات المنتج لمطحنة ريموندمطحنة الخام
| رقم الطراز والمعلمات الفنية لمطحنة رايموند | ||||||
| نموذج | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| المواصفات | ||||||
| حجم التغذية (مم) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| الحجم النهائي (مم) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| إنتاج إزاحة صفاء المواد المختلفة (ر) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
|
سرعة المحور المركزي (ص / دقيقة) |
82 | 105 | 130 | 160 | 180 | 280 |
| حلقة الطحنقطر (مم) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
|
طحن الأسطوانةقطر (مم) |
450 | 410 | 320 | 260 | 210 | 140 |
| طحن الأسطوانةالارتفاع (مم) | 250 | 190 | 160 | 150 | 150 | 100 |
| المحرك الرئيسي | y315 م 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160 م- 6-7.5 |
| مضخة نفخ | y315 م 4-132 |
y250 م- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160 م- 4-11 |
y132s- 2-5.5 |
| محرك محلل | y160 م- 4-11 |
yc200- 4B-7.5 |
yc120- 4a -5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
FQA
س: لماذا نؤمن في شركة لويانغ تشونغتاى للصناعات المحدودة:
ج: 1. أكثر من 30 عاما من الخبرة.
2. نحن المورد الرئيسي المهنية لآلات التعدين ، وآلات البناء ، وآلات الصب والأجزاء المطروقة.
3. حصلت جميع المنتجات على شهادة إدارة الجودة ISO9901: 2000 وشهادات CE و ROHS.
س: وقت التسليم:
ج: أجزاء الرصاص 1-2months ، الآلات 2-3months.
س: شروط الدفع:
ج: قبول نوع الدفع: T / T ، L / C ، ويسترن يونيون ، نقدًا.إيداع 30٪ عند توقيع العقد.دفع كامل المبلغ قبل الشحن.
س: ضمان الجودة؟
ج: وقت الضمان: سنة واحدة للآلات الرئيسية.إذا حدث خطأ ما ، فسنقدم المشورة الفنية ونجد الحل على الفور.بالنسبة لأولئك الذين يرتدون أجزاء ، نضمن قطع غيار عالية الجودة لتزويد طويل الأجل.
س: خدمة ما بعد البيع؟
ج: يمكننا توفير دليل تقني للآلات التي تعمل باختبار وصيانة الأجزاء إذا احتاج المستخدم النهائي.
