تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مطحنة الكرة المعدنية | نموذج: | MQS12 × 24 |
|---|---|---|---|
| حالة: | جديد | قطر الاسطوانة: | 1500 مم |
| طول الاسطوانة: | 3000 ملم | المواصفات: | φ1.5x3.0 8x13 م |
| تصنيف: | مطحنة طحن الخام | ||
| تسليط الضوء: | مطحنة طحن 12 × 24,مطحنة الكرة ذات الشبكة الرطبة 12 × 24,مطحنة الكرة المعدنية الرطبة |
||

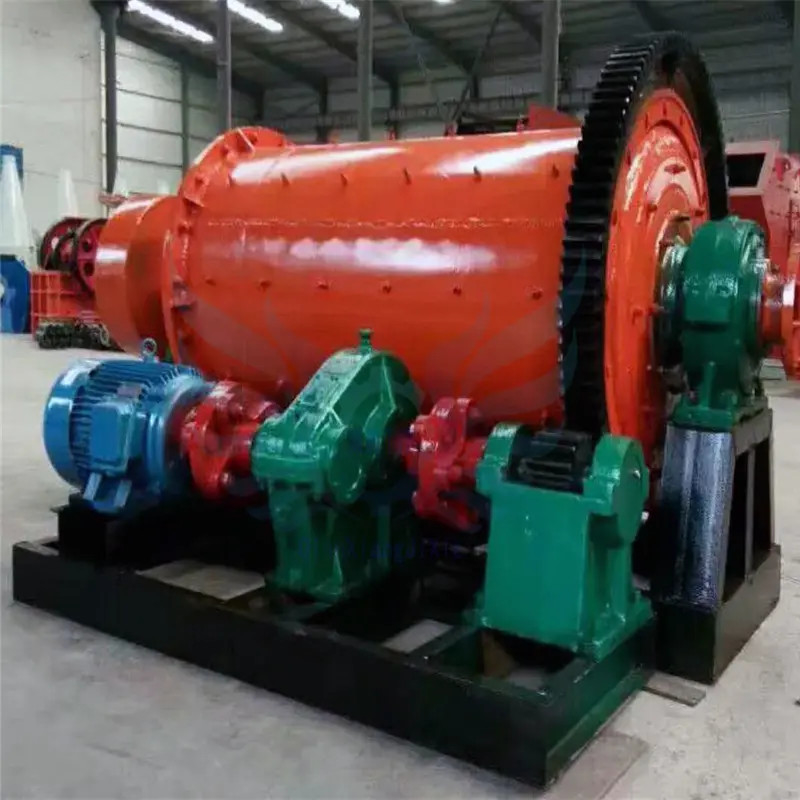

معالجة المعادن مطحنة الكرة مطحنة الركاز مطحنة الكرة نوع الشبكة الرطبة
1. مطحنة الكرة مطحنة طحن الخامالمواصفات والنماذج كالتالي:
(1) المطحنة الكروية من النوع الفائض: المواصفات من φ1.5x3.0 ~ φ8x13m ، الحجم الفعال 7.5 ~ 194.3m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
(2) مطحنة الكرة الشبكية: المواصفات من φ1.2x2.4 ~ φ4x14m ، الحجم الفعال هو 2.2 ~ 157m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
2. الخصائص التقنية للمطحنة الكرويةمن مطحنة طحن الخام:
(1) تعتمد مطحنة الأسطوانة شكل الإرسال لنشرات الحافة ، ناقل الحركة المركزي ، ناقل الحركة متعدد النقاط المتشابك وأنواع النقل الأخرى ؛شكل القيادة هو محرك غير متزامن + مخفض + ترس + ترس كبير ومحرك متزامن + قابض هوائي + ترس + ترس كبير ؛
(2) يمكن أن يستخدم الاستخدام العام لاثنين من وضع دعم الضغط الثابت والديناميكي ، واستخدام محامل ذات 1200 خط اتصال ذاتي التلامس بالكامل ، محامل من نوع الروك ، يمكن أيضًا استخدام مسار منزلق فردي ، ومسار منزلق مزدوج ثابت وديناميكي دعم الضغط أو كامل دعم الضغط الساكن
(3) ترس مفتوح كبير يعتمد التصميم القياسي الأمريكي AGMA ، مزود بغطاء تروس مانع للتسرب موثوق به ، مع جهاز تشحيم أوتوماتيكي بالجليسرين ؛
(4) الاسطوانة هي الجزء الرئيسي للمطحنة.يتم إجراء تحليل العناصر المحدودة بواسطة الكمبيوتر لضمان موثوقية استخدامه.
(5) مطحنة كبيرة ومتوسطة الحجم مزودة بجهاز قيادة بطيء ؛
(6) مطحنة كبيرة ومتوسطة الحجم مزودة بمحطة تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
3. معلمات المنتجمطحنة الكرة مطحنة طحن الخام
جدول الأداء الفني لمطحنة الكرة الشبكية الرطبة luo Mine
| نموذج | قطر الاسطوانة | طول الاسطوانة | الحجم الفعال | تناوب السرعة | تحميل وسائط الطحن | وضع محرك الأقراص | محرك | البعد (L × W × H) |
تقريبا وزن |
ملحوظة | |
| قوة | القس | ||||||||||
| وحدة | مم | مم | م 3 | ص / دقيقة | ر | كو | ص / دقيقة | م | ر | ||
| MQS12 × 24 | 1500 | 3000 | 5 | 26.6 | 9 | حافة | 95 | 742 | 6.4 × 2.9 × 2.6 | 18 | مغذي طبل |
| MQS15 × 15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | ‥ | 60 | 725 | 5.7 × 3.2 × 2.8 | 13.7 | |
| MQS15 × 24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | ‥ | 90 | 730 | 6.9 × 3.3 × 2.8 | 16.5 | |
| MQS15 × 30 | 1500 | 3000 | 4.6 | 26.6 | 10 | حافة | 90 | 742 | 7.6 × 3.4 × 2.8 | 19.5 | بطانة المطاط |
| MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8.5 × 4.65 × 3 | 45 | |
| MQS24 × 30 | 2400 | 3000 | 12.2 | 21 | 25 | ‥ | 250 | 980 | 8.8 × 4.7 × 4.4 | 55 | |
| MQS24 × 70 | 2400 | 7000 | 26.66 | 21 | 54 | ‥ | 475 | 740 | 14.3 × 5.8 × 4.4 | 67 | بطانة المطاط |
| MQS27 × 21 | 2700 | 2100 | 10.6 | 19.7 | 22 | ‥ | 280 | 733 | 9.7 × 6.5 × 4.8 | 69 | |
| MQS27 × 36 | 2700 | 3600 | 18.5 | 20.5 | 39 | ‥ | 400 | 187.5 | 12 × 5.8 × 4 | 74 | |
| MQS27 × 40 | 2700 | 4000 | 20.5 | 20.24 | 38 | ‥ | 400 | 187.5 | 12.4 × 5.8 × 4.7 | 77 | |
| MQS27 × 60 | 2700 | 6000 | 34.34 | 19.5 | 53 | ‥ | 630 | 589 | 12 × 5.7 × 4.5 | 84 | |
| MQS29 × 41 | 2900 | 4100 | 26 | 19.34 | 42 | ‥ | 450 | 740 | 9.9 × 6.1 × 5.1 | 76.1 | |
| MQS31 × 64 | 3100 | 6400 | 43.7 | 18.3 | 56 | ‥ | 1000 | 167 | 15.2 × 6.98 × 5.8 | 141 | |
| MQS32 × 31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | ‥ | 500 | 167 | 13.9 × 7.3 × 6.0 | 109 | |
| MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14.3 × 7.3 × 6.0 | 116.94 | |
| MQS32 × 40 | 3200 | 4000 | 29.2 | 18.2 | 60 | ‥ | 710 | 980 | 14.7 × 7.3 × 6.0 | 121.4 | |
| MQS32 × 45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | ‥ | 800 | 167 | 15.2 × 7.3 × 5.9 | 126.23 | |
| MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | ‥ | 1000 | 167 | 16.6 × 7.3 × 6.1 | 135.4 | |
| MQS36 × 45 | 3600 | 4500 | 41.4 | 17.25 | 86 | ‥ | 1000 | 167 | 13.5 × 7.3 × 6.3 | 153.1 | |
| MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 112 | حافة | 1400 | 167 | 15.5 × 8.3 × 6.3 | 190.6 | |
| MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20 × 8.2 × 7.1 | 260.89 | |
| MQS40 × 60 | 4000 | 6000 | 69.8 | 16.0 | 126 | ‥ | 1500 | 200 | 17.4 × 9.34 × 7.5 | 215.5 | |
| MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16 × 8.43 × 7.5 | 235.2 | |
| MQS40 × 13.5 | 4000 | 13500 | 157 | 16.5 | 280 | ‥ | 3300 | 980 | 24.2 × 9.9 × 7.8 |
284 / 375 |
بطانة المطاط |
خدمة ما بعد البيع
الصناعات LUOYANG ZHONGTAI قادرة على توفير:
1. قطع الغيار الهندسية - التصميم والتصنيع
2. مسابك كبيرة الحجم من الفولاذ وصب الحديد
3. قدرات متجر آلة ضخمة
4. برامج التدريب
5. برامج الصيانة الوقائية
6. خدمات الصيانة الوقائية
7. برامج الصيانة الشاملة
مهندسو الخدمة الميدانية في LUOYANG ZHONGTAI INDUSTRIES مدربون على وجه التحديد في منتجات مجموعة العلامة التجارية LUOYANG ZHONGTAI INDUSTRIES ولكنهم قادرون على القيام بخدمة العلامات التجارية الأخرى من OEM.تم تجهيز الفنيين لدينا بأحدث معدات التشخيص التكنولوجي المتاحة لمشاكل إطلاق النار على أجهزتك لتحسين الأداء وتقليل وقت التعطل.تمتلك LUOYANG ZHONGTAI INDUSTRIES أيضًا قدرة واسعة في توفير جميع احتياجاتك من قطع الغيار الاستهلاكية والكهربائية / الميكانيكية.
