تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مطحنة الكرة المعدنية | نموذج: | مطحنة الكرة شعرية |
|---|---|---|---|
| نموذج القيادة: | حافة | يكتب: | MQS40 × 13.5 |
| حالة: | جديد | قوة المحرك: | 3300 كيلو واط |
| تصنيف: | مطحنة طحن الخام | مراجعة المحرك: | 980 ص / دقيقة |
| ضمان: | 12 شهر | ||
| تسليط الضوء: | 40 × 13.5 طاحونة كروية رطبة شعرية,مطحنة كروية رطبة معالجة معدنية,مطحنة كروية لمعالجة المعادن 40 × 13.5 |
||

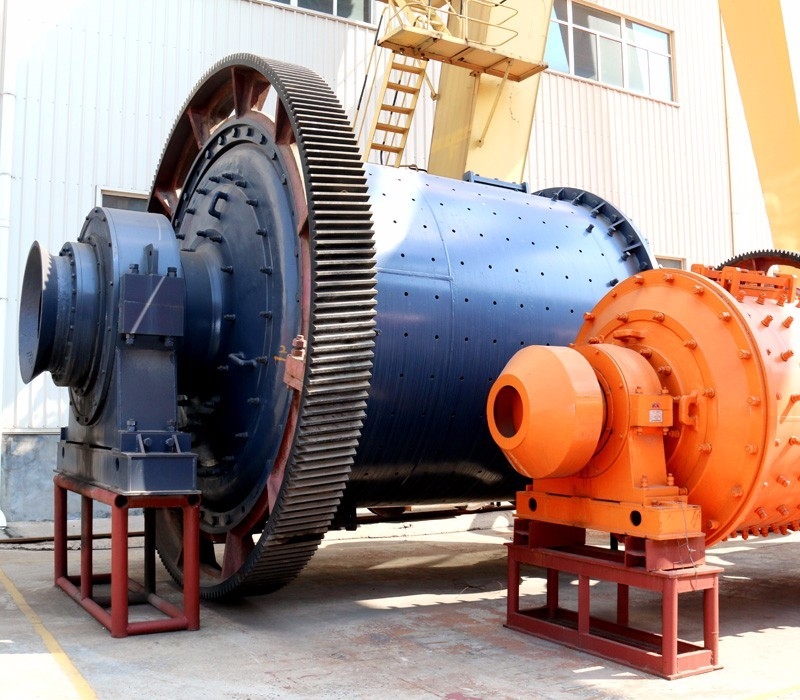

مطحنة طحن الخام مطحنة الكرة شعرية لمطحنة الكرة معالجة المعادن
1. الخصائص التقنية للمطحنة الكروية التي تم تطويرها وتصميمها بواسطة Luoyang Mining Machinery Factory هي:
(1) تعتمد مطحنة الأسطوانة شكل الإرسال لنشرات الحافة ، ناقل الحركة المركزي ، ناقل الحركة متعدد النقاط المتشابك وأنواع النقل الأخرى ؛شكل القيادة هو محرك غير متزامن + مخفض + ترس + ترس كبير ومحرك متزامن + قابض هوائي + ترس + ترس كبير ؛
(2) يمكن أن يستخدم الاستخدام العام لاثنين من وضع دعم الضغط الثابت والديناميكي ، واستخدام محامل ذات 1200 خط اتصال ذاتي التلامس بالكامل ، محامل من نوع الروك ، يمكن أيضًا استخدام مسار منزلق فردي ، ومسار منزلق مزدوج ثابت وديناميكي دعم الضغط أو كامل دعم الضغط الساكن
(3) ترس مفتوح كبير يعتمد التصميم القياسي الأمريكي AGMA ، مزود بغطاء تروس مانع للتسرب موثوق به ، مع جهاز تشحيم أوتوماتيكي بالجليسرين ؛
(4) الاسطوانة هي الجزء الرئيسي للمطحنة.يتم إجراء تحليل العناصر المحدودة بواسطة الكمبيوتر لضمان موثوقية استخدامه.
(5) مطحنة كبيرة ومتوسطة الحجم مزودة بجهاز قيادة بطيء ؛
(6) مطحنة كبيرة ومتوسطة الحجم مزودة بمحطة تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
2. معلمات المنتجمطحنة الكرة مطحنة طحن الخام
(1) جدول الأداء الفني لمطحنة الكرة الشبكية الرطبة luo Mine
| نموذج | قطر الاسطوانة | طول الاسطوانة | الحجم الفعال | تناوب السرعة | تحميل وسائط الطحن | وضع محرك الأقراص | محرك | البعد (L × W × H) |
تقريبا وزن |
ملحوظة | |
| قوة | القس | ||||||||||
| وحدة | مم | مم | م 3 | ص / دقيقة | ر | كو | ص / دقيقة | م | ر | ||
| MQS12 × 24 | 1500 | 3000 | 5 | 26.6 | 9 | حافة | 95 | 742 | 6.4 × 2.9 × 2.6 | 18 | مغذي طبل |
| MQS15 × 15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | ‥ | 60 | 725 | 5.7 × 3.2 × 2.8 | 13.7 | |
| MQS15 × 24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | ‥ | 90 | 730 | 6.9 × 3.3 × 2.8 | 16.5 | |
| MQS15 × 30 | 1500 | 3000 | 4.6 | 26.6 | 10 | حافة | 90 | 742 | 7.6 × 3.4 × 2.8 | 19.5 | بطانة المطاط |
| MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8.5 × 4.65 × 3 | 45 | |
| MQS24 × 30 | 2400 | 3000 | 12.2 | 21 | 25 | ‥ | 250 | 980 | 8.8 × 4.7 × 4.4 | 55 | |
| MQS24 × 70 | 2400 | 7000 | 26.66 | 21 | 54 | ‥ | 475 | 740 | 14.3 × 5.8 × 4.4 | 67 | بطانة المطاط |
| MQS27 × 21 | 2700 | 2100 | 10.6 | 19.7 | 22 | ‥ | 280 | 733 | 9.7 × 6.5 × 4.8 | 69 | |
| MQS27 × 36 | 2700 | 3600 | 18.5 | 20.5 | 39 | ‥ | 400 | 187.5 | 12 × 5.8 × 4 | 74 | |
| MQS27 × 40 | 2700 | 4000 | 20.5 | 20.24 | 38 | ‥ | 400 | 187.5 | 12.4 × 5.8 × 4.7 | 77 | |
| MQS27 × 60 | 2700 | 6000 | 34.34 | 19.5 | 53 | ‥ | 630 | 589 | 12 × 5.7 × 4.5 | 84 | |
| MQS29 × 41 | 2900 | 4100 | 26 | 19.34 | 42 | ‥ | 450 | 740 | 9.9 × 6.1 × 5.1 | 76.1 | |
| MQS31 × 64 | 3100 | 6400 | 43.7 | 18.3 | 56 | ‥ | 1000 | 167 | 15.2 × 6.98 × 5.8 | 141 | |
| MQS32 × 31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | ‥ | 500 | 167 | 13.9 × 7.3 × 6.0 | 109 | |
| MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14.3 × 7.3 × 6.0 | 116.94 | |
| MQS32 × 40 | 3200 | 4000 | 29.2 | 18.2 | 60 | ‥ | 710 | 980 | 14.7 × 7.3 × 6.0 | 121.4 | |
| MQS32 × 45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | ‥ | 800 | 167 | 15.2 × 7.3 × 5.9 | 126.23 | |
| MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | ‥ | 1000 | 167 | 16.6 × 7.3 × 6.1 | 135.4 | |
| MQS36 × 45 | 3600 | 4500 | 41.4 | 17.25 | 86 | ‥ | 1000 | 167 | 13.5 × 7.3 × 6.3 | 153.1 | |
| MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 112 | حافة | 1400 | 167 | 15.5 × 8.3 × 6.3 | 190.6 | |
| MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20 × 8.2 × 7.1 | 260.89 | |
| MQS40 × 60 | 4000 | 6000 | 69.8 | 16.0 | 126 | ‥ | 1500 | 200 | 17.4 × 9.34 × 7.5 | 215.5 | |
| MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16 × 8.43 × 7.5 | 235.2 | |
| MQS40 × 13.5 | 4000 | 13500 | 157 | 16.5 | 280 | ‥ | 3300 | 980 | 24.2 × 9.9 × 7.8 |
284 / 375 |
بطانة المطاط |
(2)جدول الأداء الفني للمطحنة الكروية Luo Mine
| نموذج | قطر الاسطوانة | طول الاسطوانة | الحجم الفعال | تناوب السرعة | تحميل وسائط الطحن | وضع محرك الأقراص | محرك |
البعد (L × W × H) |
الوزن تقريبا | ملحوظة | |
| قوة | القس | ||||||||||
| مم | مم | م 3 | ص / دقيقة | ر | كو | ص / دقيقة | م | ر | |||
| MQY15 × 30 | 1500 | 3000 | 5 | 26.6 | 9 | حافة | 95 | 742 | 7.4 × 3.4 × 2.8 | 18.5 |
طبل المغذي |
| MQY15 × 36 | 1500 | 3600 | 5.7 | 26.6 | 10.6 | 95 | 742 | 8.0 × 3.4 × 2.8 | 17.22 | بطانة المطاط | |
| MQY18 × 61 | 1830 | 6100 | 13.4 | 24.5 | 24.6 | ‥ | 220 | 736 | 10.2 × 5.1 × 4.0 | 37.3 | |
| MQY21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 15 | ‥ | 200 | 740 | 8.5 × 4.65 × 3 | 45 | |
| MQY24 × 30 | 2400 | 3000 | 12.2 | 21 | 22.5 | ‥ | 250 | 980 | 8.8 × 4.7 × 4.4 | 55 | |
