تفاصيل المنتج:
شروط الدفع والشحن:
|
حالة: | جديد | نموذج: | مطحنة الكرة الألغام |
---|---|---|---|
اسم المنتج: | مطحنة الكرة سلسلة MQS | يكتب: | MQY15 × 30 |
REV: | 742 ص / دقيقة | قوة: | 95 كيلو واط |
تصنيف: | مطحنة طحن الخام | ضمان: | 12 شهر |
تسليط الضوء: | مطحنة الخام MQY,مطحنة الكرة المعدنية 15 × 30,مطحنة الكرة المعدنية MQY |

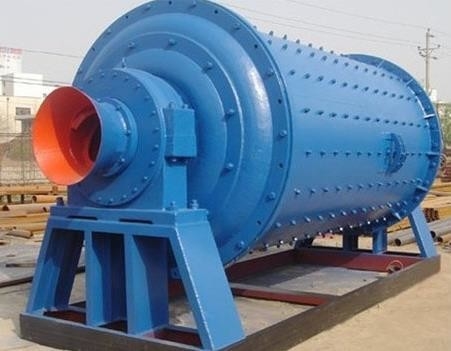

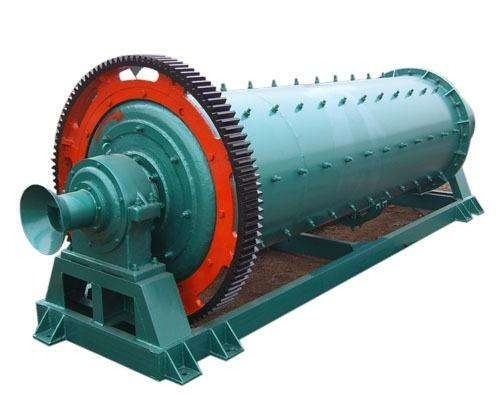

مطحنة الكرة سلسلة MQY مطحنة الكرة المعدنية من مطحنة طحن الخام
1. طاحونة الكرة منجم لوه مطحنة طحن الخامالمواصفات والنماذج كالتالي:
(1) المطحنة الكروية من النوع الفائض: المواصفات من φ1.5x3.0 ~ φ8x13m ، الحجم الفعال 7.5 ~ 194.3m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
(2) مطحنة الكرة الشبكية: المواصفات من φ1.2x2.4 ~ φ4x14m ، الحجم الفعال هو 2.2 ~ 157m3 من التكوينات المختلفة لمجموعة متنوعة من المواصفات ؛
2.المنتجات النموذجية منمطحنة الكرة مطحنة طحن الخام
في عام 1992 ، تعاونا مع شركة Fuller لتصنيع مطحنة الكرة الفائضة A ф 5.5 × 8.5m ؛في عام 1993 ، تم تصنيع طاحونة كروية للتصدير ф 5.03 × 6.4m ؛طورت مطحنة تعدين كبيرة للتصدير ф 4.27 × 6.1 م في عام 2001 ؛في عام 2004 ، تعاونا مع أكبر مطحنة شبه ذاتية مع φ 8.53 × 3.96.في أغسطس 2005 ، تم التعاقد مع طاحونة كروية 5.5 × 8.5m لمجموعة Jinchuan.في مايو 2006 ، تم التعاقد على تصنيع طاحونة كروية 5.49 × 8.8m لمجموعة Angang.في عام 2006 ، تعاونت الشركة مع مطحنة الطحن الذاتي Dahongshan φ 8.54 × 3.6m للحديد والصلب Kunming.في يوليو 2006 ، تم التعاقد على تصنيع طاحونة ذاتية التولد φ 8.0 × 2.8 متر لمجموعة Ling Steel Group.
3. معلمات المنتجمطحنة الكرة مطحنة طحن الخام
جدول الأداء الفني للمطحنة الكروية Luo Mine
نموذج | قطر الاسطوانة | طول الاسطوانة | الحجم الفعال | تناوب السرعة | تحميل وسائط الطحن | وضع محرك الأقراص | محرك |
البعد (L × W × H) |
الوزن تقريبا | ملحوظة | |
قوة | القس | ||||||||||
مم | مم | م 3 | ص / دقيقة | ر | كو | ص / دقيقة | م | ر | |||
MQY15 × 30 | 1500 | 3000 | 5 | 26.6 | 9 | حافة | 95 | 742 | 7.4 × 3.4 × 2.8 | 18.5 |
طبل المغذي |
MQY15 × 36 | 1500 | 3600 | 5.7 | 26.6 | 10.6 | 95 | 742 | 8.0 × 3.4 × 2.8 | 17.22 | بطانة المطاط | |
MQY18 × 61 | 1830 | 6100 | 13.4 | 24.5 | 24.6 | ‥ | 220 | 736 | 10.2 × 5.1 × 4.0 | 37.3 | |
MQY21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 15 | ‥ | 200 | 740 | 8.5 × 4.65 × 3 | 45 | |
MQY24 × 30 | 2400 | 3000 | 12.2 | 21 | 22.5 | ‥ | 250 | 980 | 8.8 × 4.7 × 4.4 | 55 |
4. الخصائص التقنية للمطحنة الكرويةمن مطحنة طحن الخام:
(1) تعتمد مطحنة الأسطوانة شكل الإرسال لنشرات الحافة ، ناقل الحركة المركزي ، ناقل الحركة متعدد النقاط المتشابك وأنواع النقل الأخرى ؛شكل القيادة هو محرك غير متزامن + مخفض + ترس + ترس كبير ومحرك متزامن + قابض هوائي + ترس + ترس كبير ؛
(2) يمكن أن يستخدم الاستخدام العام لاثنين من وضع دعم الضغط الثابت والديناميكي ، واستخدام محامل ذات 1200 خط اتصال ذاتي التلامس بالكامل ، محامل من نوع الروك ، يمكن أيضًا استخدام مسار منزلق فردي ، ومسار منزلق مزدوج ثابت وديناميكي دعم الضغط أو كامل دعم الضغط الساكن
(3) ترس مفتوح كبير يعتمد التصميم القياسي الأمريكي AGMA ، مزود بغطاء تروس مانع للتسرب موثوق به ، مع جهاز تشحيم أوتوماتيكي بالجليسرين ؛
(4) الاسطوانة هي الجزء الرئيسي للمطحنة.يتم إجراء تحليل العناصر المحدودة بواسطة الكمبيوتر لضمان موثوقية استخدامه.
(5) مطحنة كبيرة ومتوسطة الحجم مزودة بجهاز قيادة بطيء ؛
(6) مطحنة كبيرة ومتوسطة الحجم مزودة بمحطة تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
