تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | مطحنة الأنبوب |
|---|---|---|---|
| مراجعة المحرك: | 740 دورة في الدقيقة | قوة المحرك: | 570-4200 كيلو واط |
| وضع محرك الأقراص: | الحافة ، المركز | حجم العلف: | ≤25 ملم |
| ضمان: | 12 شهر | تصنيف: | مطحنة طحن الخام |
| تسليط الضوء: | مطحنة طحن خام التعدين,مطحنة أنابيب الأنبوب,مطحنة الأنبوب الأنبوبية المطحونة |
||

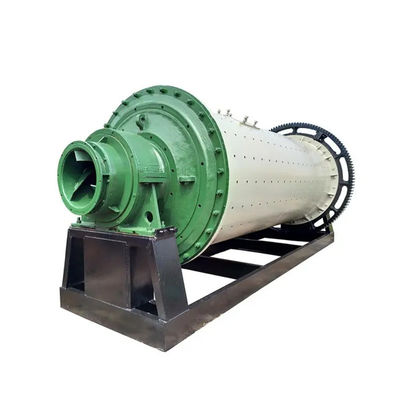

مطحنة التعدين مطحنة الأنبوب مطحنة مطحنة طحن الخام
1. مقدمة من طاحونة الأنبوب مطحنة طحن الخام
مطحنة الأنبوب هي معدات مطحنة دقيقة مهمة للغاية في الصناعة الحديثة.إن الطاقة الإنتاجية لمطحنة الأنبوب الكبيرة عالية جدًا.تستخدم مطحنة الأنبوب على نطاق واسع لطحن الأسمنت والمواد الأخرى في مواد البناء ، والمعادن ، ومعالجة المعادن ، والطاقة الكهربائية والصناعات الكيماوية.تتميز مطحنة الأنبوب بخصائص نسبة التكسير الكبيرة ، والقدرة الإنتاجية الكبيرة ، والقدرة القوية على التكيف مع المواد والاستبدال السهل للأجزاء البالية.
2. الخصائص التقنية لمطحنة طحن خام المطحنة الأنبوبية:
(1) شكل الإرسال: ناقل الحركة المركزي ونقل الحافة (بما في ذلك نوع التشابك متعدد النقاط لنقل الحافة).مطحنة كبيرة ومتوسطة بمحرك بطيء.
(2) وضع الدعم للمطحنة: نوع المحمل الرئيسي ، نوع الحذاء المنزلق المزدوج والنوع المختلط (أحد طرفي المحمل الرئيسي ، مع أحد طرفي الحذاء المنزلق).تتم معالجة المحمل والقوس بواسطة أداة آلة CNC.تم تجهيز الدعامات الثلاثة بأجهزة تشحيم عالية ومنخفضة الضغط.
(3) الجزء الدوار: جسم الأسطوانة يعتمد اللحام الأوتوماتيكي ، التماس اللحام هو فحص بالموجات فوق الصوتية بنسبة 100٪ ، التلدين الكامل بعد لحام جسم الأسطوانة ، التخلص تمامًا من إجهاد اللحام ؛يعتمد جسم الأسطوانة على أداة آلة خاصة كبيرة لتثبيت معالجة البطاقة ، مما يضمن بشكل فعال محورية حلقة الانزلاق (المحمل الرئيسي) في كلا الطرفين ، بحيث يمكن تشغيل الجهاز بسلاسة.
(4) جهاز التغذية والتفريغ: مع عمود مجوف أو أنبوب قيادة ومفصل ثابت وديناميكي آخر مع ختم خاص ، لضمان عدم تسرب الزيت ، وعدم تسرب الرماد.
(5) التحكم في النظام: يتم التحكم في نظام المطحنة بالكامل بواسطة PLC ، والذي يمكنه تحقيق فحص درجة الحرارة وكشف الاهتزاز لجميع المحامل وزيت التشحيم لجهاز دعم المطحنة والمخفض ، ويمكنه تحقيق التحكم المشترك بالكمبيوتر مع غرفة التحكم المركزية.
3. معلمات المنتج لمطحنة طحن الخام
معلمات المنتج لمطحنة الأنبوب
| المواصفات (القطر × الطول) | القس (ص / دقيقة) |
حجم التغذية (مم) | القدرة الإنتاجية (t / h) | تحميل وسائط الطحن (ر) |
المحرك الرئيسي | معدات التخفيض الرئيسية | وزن (ر) |
|||
| يكتب | قوة (كيلوواط) | Rev (rpm) | يكتب | نسبة سرعة | ||||||
| φ2.2 × 11 | 20.91 | ≤25 | 15 17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4 × 8 | 20.91 | ≤25 | 14 ～ 18 | 39.5 ～ 42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4 × 9 | 20.91 | ≤25 | 23 25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4 × 10 | 20.91 | ≤25 | 16 ～ 22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4 × 11 | 21 | ≤25 | 19 24 22 28 |
6265 | YR710-8 / 1180 | 710 | 740 | دينار 630 | 5.6 | 125 |
| φ2.4 × 12 | 21 | ≤25 | 18 20 21 ～ 23 |
6365 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4 × 13 | 21 | ≤25 | 21 ～ 22 24 26 |
6668 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6 × 10 | 20.6 | ≤25 | 21 24 | 64 | YR800-8 / 1180 | 800 | 740 | دينار | 6.3 | 140 |
| φ2.6 × 13 | 20.6 | ≤25 | 28 31 | 81 | YR1000-8 / 1180 | 1000 | 740 | دينار | 6.3 | 158 |
| φ3.0 × 9 | 19.13 | ≤25 | 40 45 | 85 | YR1000-8 / 1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3 × 11 | 18.92 | ≤25 | 44 ～ 47 | 95 | YR1250-8 / 1430 | 1250 | 740 | دينار | 7.1 | 177 |
| φ3 × 12 | 18.92 | ≤25 | 48 52 | 103 | YR1250-8 / 1430 | 1250 | 740 | دينار | 7.1 | 182 |
| φ3 × 13 | 18.92 | ≤25 | 39 45 | 116 كحد أقصى | YR1400-8 / 1430 | 1400 | 740 | دينار | 7.1 | 200.7 |
| φ3.2 × 11 | 18.3 | ≤25 | 45 48 | 112 كحد اقصى | YR1600-8 / 1430 | 1400 | 740 | دينار | 7.15 | 213.6 |
| φ3.2 × 13 | 18.7 | ≤25 | 50 55 | 133 كحد أقصى | YR1600-8 / 1430 | 1600 | 740 | دينار | 7.15 | 237 |
| φ3.4 × 11 | 18 | ≤25 | 45 55 | 120 كحد أقصى | YR1600-8 / 1430 | 1600 | 740 | دينار | 230 | |
| φ3.5 × 13 | 17 | ≤25 | 60 65 | 156 كحد أقصى | YR2000-8 / 1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ3.8 × 13 (نوع المحمل الرئيسي) |
17 | ≤25 | 65 70 | 190 | YR2500-8 / 1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8 × 13 (نوع انزلاق الحافة) |
17 | ≤25 | 65 70 | 185 | YR2500-8 / 1730 | 2500 | 740 | DMG22 / 2500 | 313 | |
| φ4 × 13 | 16.3 | ≤25 | 78 80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2 × 11 (نوع المحمل الرئيسي) |
15.8 | ≤25 | 100 110 | 182 190 | YR2800-8 / 17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2 × 13 (نوع المحمل الرئيسي) |
15.2 | ≤25 | 110 120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-أ | 375 | |
| φ4.2 × 13 (نوع المحمل الرئيسي) |
15.2 | ≤25 | 120 ～ 130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-أ | 390 | |
| φ4.2 × 13 (نوع الانزلاق المركزي) |
15.2 | ≤25 | 110 120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-أ | 380 | |
| φ4.6 × 14 | 15 | ≤25 | 100 115 | 285 | YR1000-8 | 4200 | 740 | J3160-ج | 485 | |
