تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مطحنة قضيب | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة طحن الخام | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| وزن: | 20-175 طن | قوة: | 75-1400 كيلو واط |
مطحنة طحن الخام مطحنة رود
Ⅰ.مقدمة أساسية لمطحنة القضيب (مطحنة الخام)
يمكن للشركة توريد مطاحن قضبان بمواصفات ونماذج مختلفة بقطر أقل من 8 أمتار.يمكن استخدام مطاحن العمود للطحن الأولي في رمل الأحجار الاصطناعية ومعالجة المعادن والصناعات الكيماوية والطاقة الكهربائية وغيرها من الصناعات.
مطحنة القضيب Ф4.3 × 6m هي مطحنة قضبان واسعة النطاق تستخدم في صناعة الفحم الكيميائي وصناعة ملاط الفحم والماء.تستخدم مجموعة معدات مطحنة القضيب هذه بشكل فعال طرق التصميم الحديثة مثل التصميم بمساعدة الكمبيوتر ، وتحليل العناصر المحدودة ، والتصميم الأمثل.
فيما يتعلق بمصانع القضبان الرطبة ، قامت العديد من الشركات الكيماوية المحلية بتصنيع مصانع القضبان وتصحيحها.
بالاعتماد على مشروع تغويز الفحم ، تسريع تطوير السوق والترويج لمشروع المتابعة Φ 4.7 × 6m رود ميل (عملية رطبة).
مطحنة رود هي سلسلة من المطاحن الكبيرة من Luokuang.
Ⅱ.مواصفات ونماذج مطاحن رود في لويانغ (مطحنة طحن خام)
(1) طاحونة القضيب: مواصفات متنوعة مع تكوينات مختلفة تتراوح من φ1.5x3.0 إلى φ3.5x5.8m والحجم الفعال من 4.6 إلى 60.7m3 ؛
(2) مطحنة قضيب ملاط الفحم بالماء: تستخدم لتحضير ملاط ماء الفحم لإنتاج غاز تيكساكو في الصناعة الكيميائية.مواصفات مختلفة مع تكوينات مختلفة تتراوح من 3.2x4.5 إلى φ4.0x6.7m ، والحد الأقصى للحجم الفعال هو 77.6m3 ؛
Ⅲ.الخصائص التقنية لمطحنة القضيب (مطحنة الخام)
(1) تشمل أشكال النقل المستخدمة بواسطة مطحنة الأسطوانة نشرة الحافة ، محرك مركزي ، محرك حافة متشابك متعدد النقاط ، إلخ ؛تتضمن أشكال القيادة محركًا غير متزامن + مخفض + ترس صغير + ترس كبير ومحرك متزامن + قابض هوائي + ترس صغير + ترس كبير ؛
(2) بشكل عام ، يتم اعتماد طريقة الدعم لمحامل الضغط الاستاتيكية والديناميكية في كلا الطرفين ، ويتم استخدام محمل "نوع الكرسي الهزاز" مغلق ذاتي المحاذاة بالكامل 1200 خط.دعم الضغط الثابت الكامل ؛
(3) تم تصميم الترس الكبير المفتوح وفقًا لمعيار AGMA الأمريكي ، ومجهز بغطاء تروس محكم الإغلاق وموثوق ، ومجهز بجهاز تشحيم أوتوماتيكي بالرشاش الجلسرين ؛
(4) الاسطوانة هي الجزء الرئيسي من المطحنة ، ويتم استخدام الكمبيوتر لإجراء تحليل العناصر المحدودة عليها لضمان موثوقية استخدامها ؛
(5) المطاحن الكبيرة والمتوسطة الحجم مجهزة بأجهزة القيادة البطيئة ؛
(6) المطاحن الكبيرة والمتوسطة مزودة بمحطات تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
مطحنة الخام المعايير الفنية
| نموذج | قطر الاسطوانة (مم) |
طول الاسطوانة (مم) |
الحجم الفعال (م³) |
سرعة المطحنة (ص / دقيقة) |
تحميل الجسم الكاشطة (ر) | طريقة التحويل | محرك كهربائي |
أبعاد (L × W × H) |
وزن (ر) |
|
| قوة (كيلوواط) |
السرعة الدورانية (ص / دقيقة) |
|||||||||
| ميجا بايت 15 × 30 | 1500 | 3000 | 5 | 23 | 8 | حافة | 75 | 743 | 7.6 × 3.4 × 2.8 | 20 |
| MB17 × 30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6 × 3.5 × 3.1 | 40.4 | |
| ميجا بايت 21 × 30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7 × 4.8 × 4.4 | 48 | |
| ميجا بايت 21 × 36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5 × 4 × 4.7 | 52.5 | |
| MB24 × 30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5 × 4.2 × 4.6 | 58 | |
| MB27 × 36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 × 5.7 × 4.7 | 70 | |
| ميجا بايت 30 × 40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6 × 6.1 × 4.9 | 89 | |
| MB32 × 45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 × 8 × 5.6 | 111.5 | |
| MB32 × 48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12 × 7 × 6 | 121.2 | |
| MB36 × 54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 × 8 × 6.7 | 155 | |
| MB38 × 52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 × 8.27 × 6.21 | 175 | |
| MB38 × 58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6 × 8.27 × 7.21 | 156 | |
| ميجا بايت 40 × 60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2 × 9.00 × 7.5 | 163 | |

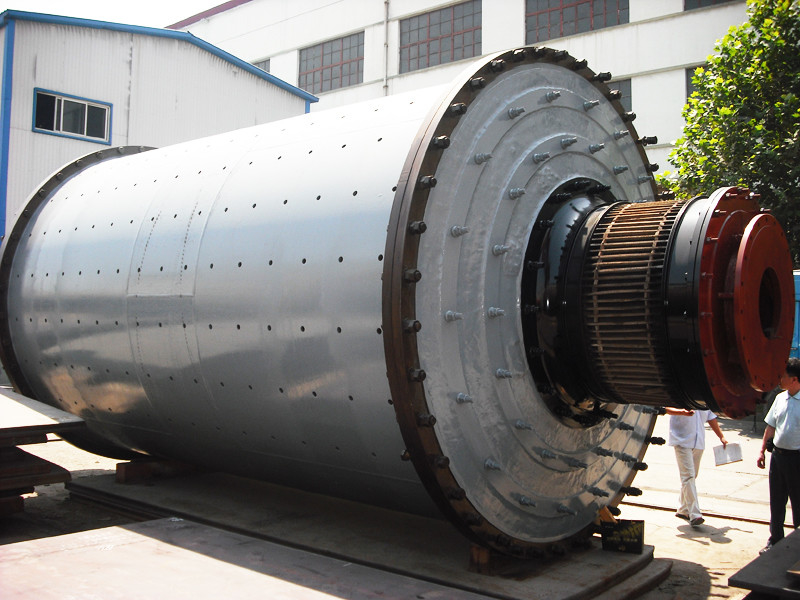

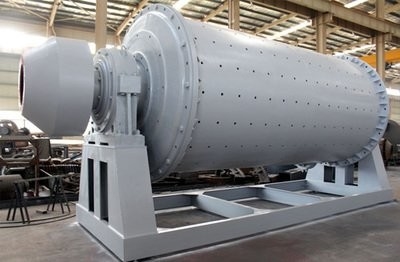

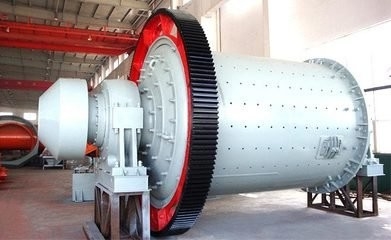

مطحنة الخامشرح الصورة
