تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مطحنة الكرة الفولاذية | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة طحن الخام | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| وزن: | 23000-252000 كجم | قوة: | 75-2000 كيلو واط |
| تسليط الضوء: | مطحنة الكرة الفولاذية 50TPH,محرك مطحنة الكرة الفولاذية غير المتزامن,طحن الكرة الفولاذية 50TPH |
||
مطحنة الكرة الفولاذية مطحنة طحن خام محرك غير متزامن تحكم PLC معيار AGMA
Ⅰ.إدخال مطحنة الكرة الفولاذية
مطحنة الفحم بالكرة الفولاذية هي المعدات الرئيسية لنظام تحضير مسحوق الفحم في محطة الطاقة الحرارية.في نفس الوقت ، إنها مناسبة أيضًا لأنظمة السحق مثل صناعة الأسمنت ، صناعة المعادن ، الصناعة الكيميائية ، صناعة السكر ، إلخ. إنها تستخدم على نطاق واسع لسحق الفحم بمختلف الصلابة.وتتمثل وظيفتها في تجفيف وسحق وطحن الفحم من حجم معين إلى الفحم المسحوق من أجل احتراق الغلايات.تستخدم مطاحن الفحم بالكرات الفولاذية على نطاق واسع في محطات الطاقة الحرارية في الداخل والخارج.وفقًا للإحصاءات ، تمثل مصانع الفحم ذات الكرات الفولاذية أكثر من 60٪ من جميع أنواع مطاحن الفحم في محطات الطاقة المحلية.
مطحنة الفحم هي نوع من المطاحن الكروية.إدخال الفحم الصلب الكرة مطحنة الفحم الصلب.
Ⅱ.مبدأ عمل مطحنة الفحم الكروية الفولاذية
مطحنة الفحم هي آلة لسحق وطحن الفحم وتحويله إلى فحم مطحون ، وهي معدات مساعدة مهمة لفرن الفحم المسحوق.عملية طحن الفحم هي العملية التي يتم فيها تكسير الفحم وزيادة مساحة سطحه باستمرار.يتم طحن الفحم إلى الفحم المسحوق في مطحنة الفحم ، وذلك عن طريق التكسير والسحق والسحق بشكل أساسي.يمكن تقسيم مطاحن الفحم إلى مطاحن فحم منخفضة السرعة ، وطواحين فحم متوسطة السرعة ، وطواحين فحم عالية السرعة وفقًا لسرعة دوران أجزاء عمل طحن الفحم.
Ⅲ.استخدام مطحنة الفحم الكرة الصلب
تستخدم مطاحن الفحم / مطاحن الفحم على نطاق واسع في الأسمنت ومنتجات السيليكات ومواد البناء الجديدة والمواد المقاومة للصهر والأسمدة وإثراء المعادن الحديدية وغير الحديدية والسيراميك الزجاجي وصناعات الإنتاج الأخرى لتجفيف الخامات المختلفة والمواد القابلة للطحن الأخرى.أو الطحن الرطب.
Ⅳ.الخصائص التقنية للمصنع هي:
(1) تشمل أشكال النقل المستخدمة بواسطة مطحنة الأسطوانة نشرة الحافة ، محرك مركزي ، محرك حافة متشابك متعدد النقاط ، إلخ ؛تتضمن أشكال القيادة محركًا غير متزامن + مخفض + ترس صغير + ترس كبير ومحرك متزامن + قابض هوائي + ترس صغير + ترس كبير ؛
(2) بشكل عام ، يتم اعتماد طريقة الدعم لمحامل الضغط الاستاتيكية والديناميكية في كلا الطرفين ، ويتم استخدام محمل "نوع الكرسي الهزاز" مغلق ذاتي المحاذاة بالكامل 1200 خط.دعم الضغط الثابت الكامل ؛
(3) تم تصميم الترس الكبير المفتوح وفقًا لمعيار AGMA ، ومجهز بغطاء تروس محكم الإغلاق وموثوق ، ومجهز بجهاز تشحيم أوتوماتيكي برذاذ الجلسرين ؛
(4) الاسطوانة هي الجزء الرئيسي من المطحنة ، ويتم استخدام الكمبيوتر لإجراء تحليل العناصر المحدودة عليها لضمان موثوقية استخدامها ؛
(5) المطاحن الكبيرة والمتوسطة الحجم مجهزة بأجهزة القيادة البطيئة ؛
(6) المطاحن الكبيرة والمتوسطة مزودة بمحطات تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
مطحنة الخام المعايير الفنية
| نموذج | حجم الاسطوانة (مم) | سرعة الاسطوانة (ص / دقيقة) | تحميل الكرة (ر) |
حجم العلف (مم) |
الاهلية (العاشر) |
قوة (كيلوواط) |
البعد (مم) |
الوزن (كجم) | |
| قطر الدائرة | الطول | ||||||||
| DTM1722 | 1700 | 2200 | 24.5 | 5 | ≤25 | 2-3 | 75 | 6685 × 3500 × 3000 | 23000 |
| DTM1725 | 1700 | 2500 | 24.5 | 7.5 | ≤25 | 3-5 | 90 | 7026 × 3745 × 3295 | 24600 |
| DTM2126 | 2100 | 2600 | 22.81 | 10 | ≤25 | 4-6 | 160 | 7891 × 4930 × 3800 | 35000 |
| DTM2133 | 2100 | 3300 | 22.81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691 × 4930 × 3800 | 38000 |
| DTM2137 | 2100 | 3700 | 22.81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110 × 4930 × 3800 | 40000 |
| DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070 × 4980 × 3400 | 37400 |
| DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450 × 4980 × 3400 | 38800 |
| DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850 × 4980 × 3400 | 41000 |
| DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450 × 4980 × 3400 | 43600 |
| DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500 × 5340 × 4300 | 45143 |
| DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000 × 5340 × 4300 | 48800 |
| DTM2532 | 2500 | 3200 | 20.3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810 × 5450 × 4194 | 50780 |
| DTM2536 | 2500 | 3600 | 20.3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210 × 5450 × 4194 | 54900 |
| DTM2539 | 2500 | 3900 | 20.3 | 22 | ≤25 | 8.6-10 | 320 | 11000 × 5450 × 4194 | 59000 |
| DTM2935 | 2900 | 3500 | 19.1 | 22 | ≤25 | 11-12 | 380 | 10715 × 6355 × 4846 | 71000 |
| DTM2941 | 2900 | 4100 | 19.1 | 30 | ≤25 | 11.8-14 | 475 | 11522 × 6355 × 4846 | 75000 |
| DTM2947 | 2900 | 4700 | 19.1 | 35 | ≤25 | 13-16.4 | 570 | 12195 × 6355 × 4846 | 81000 |
| DTM3247 | 3200 | 4700 | 18.4 | 44 | ≤25 | 20 | 630 | 12600 × 7201 × 5435 | 120000 |
| DTM3258 | 3200 | 5800 | 18.4 | 55 | ≤25 | 25 | 800 | 14143 × 7201 × 5435 | 135000 |
| DTM3560 | 3500 | 6000 | 17.57 | 64 | ≤25 | 30 | 1000 | 14460 × 8451 × 5435 | 175000 |
| DTM3570 | 3500 | 7000 | 17.57 | 75 | ≤25 | 35 | 1200 | 15460 × 8451 × 5435 | 182000 |
| DTM3872 | 3800 | 7200 | 16.54 | 90 | ≤25 | 42 | 1700 | 16730 × 9249 × 5900 | 240000 |
| DTM3883 | 3800 | 8300 | 16.54 | 95 | ≤25 | 50 | 2000 | 17820 × 10169 × 5900 | 252000 |

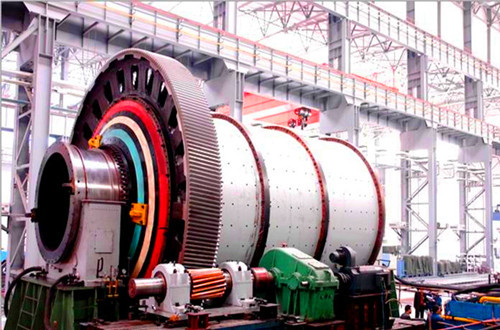

مطحنة الخامشرح الصورة
