تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مطحنة الأنبوب | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة طحن الخام | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| وزن: | 92-485 طن | قوة: | 570-4200 كيلو واط |
| تسليط الضوء: | مطحنة الأنبوب,مطحنة خام المطحنة,مطحنة طحن خام المحرك غير المتزامن |
||
مطحنة الأنبوب مطحنة الخام
1. الخصائص التقنية للمطحنة (مطحنة الخام)
(1) تشمل أشكال النقل المستخدمة بواسطة مطحنة الأسطوانة نشرة الحافة ، محرك مركزي ، محرك حافة متشابك متعدد النقاط ، إلخ ؛تتضمن أشكال القيادة محركًا غير متزامن + مخفض + ترس صغير + ترس كبير ومحرك متزامن + قابض هوائي + ترس صغير + ترس كبير ؛
(2) بشكل عام ، يتم اعتماد طريقة الدعم لمحامل الضغط الاستاتيكية والديناميكية في كلا الطرفين ، ويتم استخدام محمل "نوع الكرسي الهزاز" مغلق ذاتي المحاذاة بالكامل 1200 خط.دعم الضغط الثابت الكامل ؛
(3) تم تصميم الترس الكبير المفتوح وفقًا لمعيار AGMA الأمريكي ، ومجهز بغطاء تروس محكم الإغلاق وموثوق ، ومجهز بجهاز تشحيم أوتوماتيكي بالرشاش الجلسرين ؛
(4) الاسطوانة هي الجزء الرئيسي من المطحنة ، ويتم استخدام الكمبيوتر لإجراء تحليل العناصر المحدودة عليها لضمان موثوقية استخدامها ؛
(5) المطاحن الكبيرة والمتوسطة الحجم مجهزة بأجهزة القيادة البطيئة ؛
(6) المطاحن الكبيرة والمتوسطة مزودة بمحطات تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
2. مقدمة أساسية لمطحنة الأنبوب (مطحنة طحن الخام)
تم تصميم المطحنة الأنبوبية للاستفادة من مزايا وعيوب نظام الطحن المفتوح ، وقد أدخلت تحسينات كبيرة على المطحنة الكروية التقليدية.تم تحسين مخرجات الماكينة بشكل كبير ، وزادت نعومة المسحوق ومساحة السطح المحددة ، مما أدى إلى تحقيق إنتاجية عالية ودقة عالية ، وتوفير نوع جديد من معدات الطحن لإنتاج الأسمنت عالي الجودة.
تقوم مطحنة الأنبوب Luokuang بضبط مستوى المواد لكل صندوق من خلال لوحة التقسيم المدمجة الفريدة ولوحة شبكة التفريغ ، مما يزيد من حجم التهوية ، ويحسن الظروف داخل المطحنة ؛في الوقت نفسه ، تتبنى نوعًا جديدًا من ألواح البطانة ، وتعديل سرعة المطحنة ، وتحسين تصميم التروس ومعلمات التشحيم لجلبة المحمل ، وزيادة استقرار التشغيل وعمر الخدمة للمطحنة ، وتحسين كفاءة الطحن.
بشرط أن تظل المعلمات الأخرى دون تغيير ، يزداد الناتج لكل وحدة بنسبة 20٪ ، وينخفض استهلاك الطاقة لكل وحدة منتج بنسبة 10-12٪ ؛في الطحن المفتوح ، يمكن أن تصل مساحة السطح المحددة للأسمنت إلى 320 م 2 / كجم.
3. الخصائص التقنية لمطحنة الأنبوب Luokuang (مطحنة الخام)
(1) شكل الإرسال: إرسال مركزي ونقل جانبي (بما في ذلك نقل الحافة في شكل شبكة متعددة النقاط).تم تجهيز المطاحن الكبيرة والمتوسطة الحجم بمحركات بطيئة.
(2) وضع الدعم للمطحنة: نوع المحمل الرئيسي ، نوع الحذاء المنزلق المزدوج والنوع الهجين (محمل رئيسي واحد في طرف واحد وحذاء منزلق بطرف واحد).تتم معالجة شجيرات المحامل والوسادات الداعمة بواسطة أدوات آلة CNC.تم تجهيز جميع الدعامات الثلاثة بأجهزة تشحيم عالية ومنخفضة الضغط.
(3) الجزء الدوار: يتم لحام جسم الأسطوانة تلقائيًا ، ودرزة اللحام هي فحص بالموجات فوق الصوتية بنسبة 100٪ ، ويتم تلدين جسم الأسطوانة بالكامل بعد اللحام ، ويتم التخلص من إجهاد اللحام تمامًا ؛تتم معالجة جسم الأسطوانة بواسطة آلة خاصة كبيرة في وقت واحد ، مما يضمن بشكل فعال حلقات الانزلاق في كلا الطرفين.(المحمل الرئيسي) محورية ، بحيث يمكن تشغيل الجهاز بسلاسة.
(4) جهاز التغذية والتفريغ: توجد أختام خاصة مع وصلات ديناميكية وثابتة مثل العمود المجوف أو وصلة النقل لضمان عدم تسرب الزيت أو الرماد.
(5) التحكم في النظام: يتم التحكم في نظام المطحنة بالكامل بواسطة PLC ، والذي يمكنه تحقيق فحص درجة الحرارة وكشف الاهتزاز لجهاز دعم المطحنة وجميع المحامل وزيت التشحيم للمخفض ، ويمكنه تحقيق التحكم المشترك بالكمبيوتر مع غرفة التحكم المركزية.
مطحنة الخام المعايير الفنية
| نموذج | دورة في الدقيقة (ص / دقيقة) | حجم التغذية (مم) | السعة (t / h) | تحميل الجسم الكاشطة (ر) | المحرك الرئيسي | المبطئ الرئيسي | وزن (ر) | |||
| نموذج | الطاقة (كيلوواط) | RPM (rpm) | نموذج | نسبة سرعة | ||||||
| φ2.2 × 11 | 20.91 | ≤25 | 15 ～ 17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4 × 8 | 20.91 | ≤25 | 14 ～ 18 | 39.5 ～ 42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4 × 9 | 20.91 | ≤25 | 23 25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4 × 10 | 20.91 | ≤25 | 16 ～ 22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4 × 11 | 21 | ≤25 | 19 24 22 28 | 6265 | YR710-8 / 1180 | 710 | 740 | دينار 630 | 5.6 | 125 |
| φ2.4 × 12 | 21 | ≤25 | 18 20 21 ～ 23 | 6365 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4 × 13 | 21 | ≤25 | 21 ～ 22 24 26 | 6668 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6 × 10 | 20.6 | ≤25 | 21 24 | 64 | YR800-8 / 1180 | 800 | 740 | دينار | 6.3 | 140 |
| φ2.6 × 13 | 20.6 | ≤25 | 28 31 | 81 | YR1000-8 / 1180 | 1000 | 740 | دينار | 6.3 | 158 |
| φ3.0 × 9 | 19.13 | ≤25 | 40 45 | 85 | YR1000-8 / 1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3 × 11 | 18.92 | ≤25 | 44 ～ 47 | 95 | YR1250-8 / 1430 | 1250 | 740 | دينار | 7.1 | 177 |
| φ3 × 12 | 18.92 | ≤25 | 48 ～ 52 | 103 | YR1250-8 / 1430 | 1250 | 740 | دينار | 7.1 | 182 |
| φ3 × 13 | 18.92 | ≤25 | 39 45 | 116 كحد أقصى | YR1400-8 / 1430 | 1400 | 740 | دينار | 7.1 | 200.7 |
| φ3.2 × 11 | 18.3 | ≤25 | 45 48 | 112 كحد اقصى | YR1600-8 / 1430 | 1400 | 740 | دينار | 7.15 | 213.6 |
| φ3.2 × 13 | 18.7 | ≤25 | 50 55 | 133 كحد أقصى | YR1600-8 / 1430 | 1600 | 740 | دينار | 7.15 | 237 |
| φ3.4 × 11 | 18 | ≤25 | 45 55 | 120 كحد أقصى | YR1600-8 / 1430 | 1600 | 740 | دينار | 230 | |
| φ3.5 × 13 | 17 | ≤25 | 60 65 | 156 كحد أقصى | YR2000-8 / 1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ4 × 13 | 16.3 | ≤25 | 78 80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6 × 14 | 15 | ≤25 | 100 115 | 285 | YR1000-8 | 4200 | 740 | J3160-ج | 485 | |

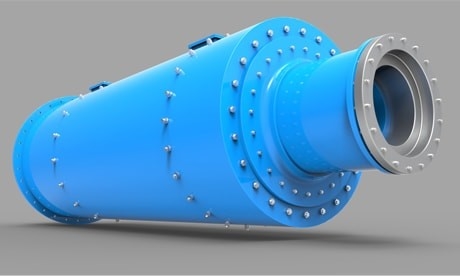

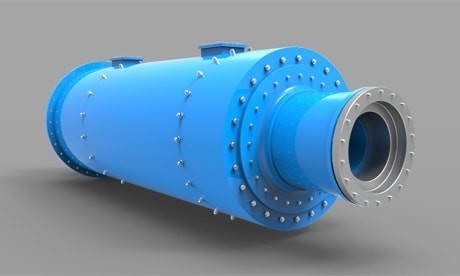

مطحنة الخامشرح الصورة
