آلة مطحنة الأسطوانة ذات الضغط العالي للمناجم معدل استرداد مرتفع

مطحنة طحن الخام مطحنة الأسطوانة ذات الضغط العالي

Ⅰ.مقدمة أساسية لطاحونة الأسطوانة ذات الضغط العالي (مطحنة طحن الخام)

المطحنة الأسطوانية ذات الضغط العالي التي تم تطويرها عن طريق تطبيق آلية السحق بالتصفيح عبارة عن معدات نموذجية مستخدمة في العالم لسحق وطحن المناجم غير الحديدية والكريات المؤكسدة.لأنها تتميز بكفاءة إنتاج عالية ، توفير كبير للطاقة ، استثمار منخفض ، صيانة مريحة وبيئة عمل جيدة.

Ⅱ.مكونات الطاحونة الأسطوانية ذات الضغط العالي (مطحنة طحن خام)

يشكل اثنان من أجهزة أسطوانة الضغط مرتبة أفقيًا ودوران بشكل متزامن 4 زوج ضغط ، أحدهما عبارة عن بكرة ثابتة ، والآخر مدفوع بالضغط الذي يوفره النظام الهيدروليكي 6 إلى الأسطوانة الهيدروليكية لدفع الأسطوانة المتحركة للرجوع للخلف و إيابا بكمية صغيرة.يتكون نظام الأسطوانة والمحمل من مجموعتين من أجهزة بكرة الضغط مثبتة على التوالي على الإطار 3 المكون من هيكل الإطار من خلال جهاز التوجيه.تحتوي كل أسطوانة ضغط على جهاز نقل مستقل خاص بها بنفس الهيكل ، ومتصل بواسطة نظام عالمي يتكون نظام النقل 1 من أداة التوصيل أو قابض الأمان ويقوم مخفض التروس الكوكبي بنقل الطاقة إلى البكرات ، وتدخل المادة في تجويف المادة بين البكرتين من خلال جهاز التغذية القابل للتعديل 2.يوفر نظام التزييت الأوتوماتيكي المركزي الشحم لكل نظام تحمل في الجهاز.يعتمد جزء التحكم في مطحنة الأسطوانة ذات الضغط العالي بشكل أساسي على الإشارات التي يوفرها نظام الكشف ، ويتم مراقبة الجهاز بواسطة نظام التحكم الآلي.يمكن تقسيم التحكم إلى ثلاثة أوضاع تحكم: بجانب الماكينة ، وفي الموقع ، والتحكم المركزي.

Ⅲ.مميزات الطاحونة الأسطوانية ذات الضغط العالي (طاحونة الخام)

(1) استهلاك منخفض للطاقة لكل وحدة طحن وكفاءة إنتاج عالية لأن المطحنة الأسطوانية ذات الضغط العالي تستفيد بشكل كامل من آلية عمل التصفيح والتكسير ، فإن معدل استخدام الطاقة بها مرتفع للغاية.تم تحسين خصائص الاحتمالية والطحن بشكل كبير ، ويرجع ذلك أساسًا إلى العدد الكبير من الاتصالات بين الجسيمات والقوة القوية.

(2) يمكنها التعامل مع المواد ذات المحتوى العالي من الرطوبة.يجب أن تقوم عملية التكسير أو الطحن التقليدية لسحق المواد الرطبة أولاً بتجفيف المواد ، أو استخدام الطحن الرطب.التجفيف عملية كثيفة الاستهلاك للطاقة ، بينما تتطلب المنتجات المطحونة الرطبة الترسيب والترشيح.ولكن بالنسبة للمطحنة الأسطوانية ذات الضغط العالي ، من الأفضل احتواء كمية معينة من الرطوبة (أقل من 10٪) في المادة الملفوفة ، والتي لا يمكن أن تشكل فقط وسادة قماشية ذاتية التوليد أفضل ، ولكن أيضًا تحسين عمر عمل أسطوانة الضغط.إن سطح لفة مسمار كربيد الأسمنت المستخدم حاليًا لا يلبس القليل جدًا فحسب ، بل يمتد أيضًا بعمر سطح لفة يتراوح من 7000 إلى 30000 ساعة.

(3) تحسين جودة المنتج ومعدل الاسترداد للعمليات اللاحقة

تحت تأثير الضغط العالي ، يتم إنشاء ضغوط محلية بقيم مختلفة داخل جزيئات المواد في مجموعة الجسيمات وبين واجهة المعدن وصخور النفايات المحيطة.تحدد قدرة كل مكون في الجسيم على تحمل هذه الضغوط ما إذا كان يتم سحقه أو يحدث فقط.مشوه.عند معالجة الماس ، تتعرض معادن الماس الصلب لهذه الضغوط وتتحطم الصخور المحيطة.أثناء معالجة خام الذهب ، يتم سحق الصخور المحيطة ، بينما يكون معدن الذهب سليمًا أو مشوهًا قليلاً.بالنسبة لخام الكبريتيد أو خام المعادن ، بسبب الاختلاف في خصائص كل تركيبة معدنية ، يحدث السحق على طول الواجهة ، مما يزيد من درجة تفكك المعادن.أثناء عمليات النضح ، تسمح الشقوق والتشققات الموجودة على الجسيمات وداخلها بتسلل الإفرازات ، وبالتالي تحسين درجة المنتج واستعادة المعادن المفيدة.

(4) مساحة أرضية أقل واستثمار أقل في البناء المدني

نظرًا للهيكل المدمج والوزن الخفيف والحجم الصغير للمطحنة الأسطوانية ذات الضغط العالي ، فإن موقع تركيبها يشغل مساحة أقل.نظرًا لأن إجراء الطحن يحدث بشكل أساسي في ظل البثق المتبادل بين الأسطوانتين ، فإن قوة البثق المتولدة يتحملها الإطار بشكل أساسي ، والحمل على الأساس صغير ، لذا بالمقارنة مع المطحنة والمعدات الأخرى ، يمكن للكثير من الاستثمار الأساسي يخلص.

(5) بيئة إنتاج جيدة

يمكن أن نرى من مبدأ العمل لطاحونة الأسطوانة ذات الضغط العالي أنه نظرًا لاستخدام آلية التكسير ، يتم وضع المادة في مساحة مغلقة بين الأسطوانة وجهاز التغذية ، ويتم سحقها بواسطة الضغط الساكن ، بشكل عام سيكون هناك لا يكون هناك تأثير وتناثر المواد ، وبالتالي فإن اهتزاز الجهاز وضوضاءه أقل ، مما يؤدي إلى تحسين بيئة العمل للعمال.

Ⅳ.تطبيق مطحنة الأسطوانة ذات الضغط العالي (مطحنة الخام)

في أوائل التسعينيات ، نجحت البلدان المتقدمة في العالم ، مثل ألمانيا والولايات المتحدة والبرازيل وروسيا ودول أخرى ، في استخدام طواحين الأسطوانة ذات الضغط العالي لتفكيك الماس ، وإثراء خام المعادن الثمينة ، وإثراء خام المعادن الأساسية وإعدادها حققت العلف الحبيبي والمشاريع الأخرى فوائد اقتصادية واجتماعية كبيرة.

يتم استخدام مطحنة الأسطوانة ذات الضغط العالي في نظام عملية إنتاج الطحن لتركيز حديد تغذية الحبيبات.من حيث كفاءة الإنتاج وجودة الإنتاج والفوائد الاقتصادية والاجتماعية ، فهو أفضل بكثير من استخدام مطحنة التشحيم.لذلك ، في صناعة معالجة المعادن في المستقبل ، سيكون الاتجاه العام هو أن المطاحن الدوارة عالية الضغط تحل محل مصانع التشحيم.


مطحنة الخام المعايير الفنية

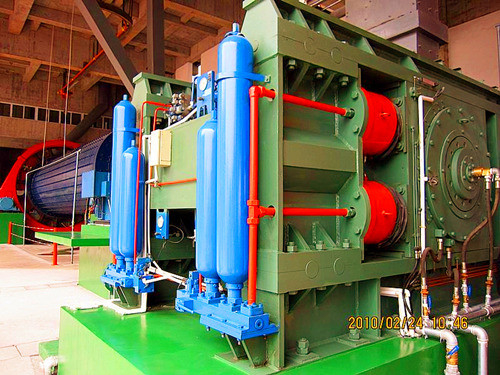

مطحنة الخامشرح الصورة
