| اسم المنتج: | مطحنة ريمون | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة طحن الخام | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| تسليط الضوء: | مطحنة خام العلف 30 مم,مطحنة ريمون العلف 30 مم,مطحنة ريموند للتنقية |
||
Raymond Mill Ore Grilling Mill 30mm جهاز حجم العلف للتنقية
1. الهيكل الرئيسي لمطحنة ريمون
يتكون هيكل الآلة بشكل أساسي من المحرك الرئيسي ، والمحلل ، والمروحة ، وفاصل الإعصار المنتج النهائي ، وفاصل إعصار المسحوق الناعم ، وقناة الهواء.من بينها ، يتكون المحرك الرئيسي من إطار ، ومدخل هواء حلزوني ، وشفرة ، وأسطوانة طحن ، وحلقة طحن وغطاء.
2. مبدأ عمل مطحنة ريمون
عند العمل ، يتم تغذية المواد المراد سحقها في الماكينة من قادوس التغذية على جانب غطاء الماكينة ، والاعتماد على جهاز أسطوانة الطحن المعلق على إطار زهر البرقوق للآلة الرئيسية للدوران حول المحور الرأسي ، و في نفس الوقت تقوم بتدوير نفسها ، بسبب قوة الطرد المركزي أثناء الدوران ، تتأرجح أسطوانة الطحن للخارج وتضغط على حلقة الطحن ، بحيث تجرف المجرفة المواد وترسلها بين أسطوانة الطحن وحلقة الطحن.
3.المعلمات التقنية مطحنة الخام
| نموذج مطحنة ريمون والمعايير الفنية | ||||||
| نموذج | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| معامل | ||||||
| حجم جزيئات التغذية (مم) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| حجم الجسيمات النهائية (مم) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| التحول في إنتاج نقاوة المواد المختلفة (ر) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| سرعة المحور المركزي (ص / دقيقة) | 82 | 105 | 130 | 160 | 180 | 280 |
| قطر حلقة الطحن (مم) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| قطر الأسطوانة (مم) | 450 | 410 | 320 | 260 | 210 | 140 |
| ارتفاع الأسطوانة (مم) | 250 | 190 | 160 | 150 | 150 | 100 |
| المحرك المضيف | y315 م 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160 م- 6-7.5 |
| محرك المروحة | y315 م 4-132 |
y250 م- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160 م- 4-11 |
y132s- 2-5.5 |
| محرك محلل | y160 م- 4-11 |
yc200- 4B-7.5 |
yc120- 4a -5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. عملية اختيار الرياح لمطحنة ريمون
بعد طحن المادة ، تهب المروحة الرياح في الغلاف الرئيسي لتفجير المسحوق ، والذي يتم فرزه بواسطة المحلل الموضوع فوق حجرة الطحن.المواد ذات النعومة المفرطة تسقط في غرفة الطحن لإعادة الطحن.يدخل مجمع الأعاصير مع تدفق الرياح ، ويتم تفريغه من خلال مخرج المسحوق بعد التجميع ، وهو المنتج النهائي.يتم إرجاع تدفق الهواء إلى المروحة من خلال أنبوب الهواء العائد في الطرف العلوي لمجمع الإعصار الكبير.مسار الهواء يدور ويتدفق تحت ضغط سلبي.يتم تفريغ حجم الهواء المتزايد لمسار الهواء المتداول عبر أنبوب العادم بين المروحة والمحرك الرئيسي ، ويدخل في مجموعة الإعصار الصغيرة.جهاز للتنقية.

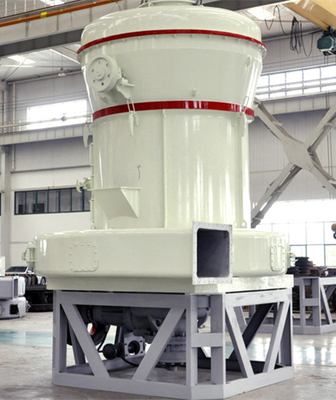

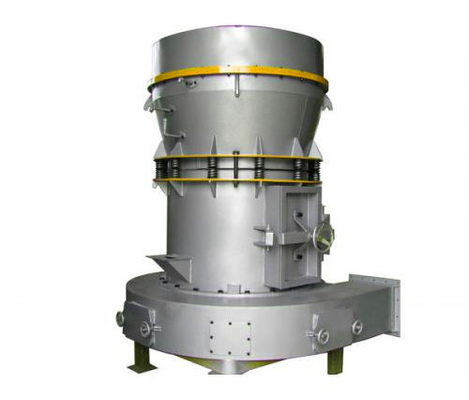

5. شرح الصورة مطحنة الخام
