| اسم المنتج: | آلة طحن | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة طحن الخام | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| تسليط الضوء: | مطحنة خام 25 TPH,مطحنة طحن 18 TPH,آلة طحن خام 25 TPH |
||
آلة طحن مطحنة خام مطحنة التحكم PLC معيار AGMA الأمريكية
1. مقدمة أساسية لآلة الطحن
مطحنة الطحن هي المعدات الرئيسية في عملية التكوير.يتعامل مع المواد ذات المحتوى المائي من 8٪ إلى 13٪ ، بحيث يتم خلط المواد بالكامل وتنقيتها ، وزيادة مساحة سطح جزيئات المادة.يمكن أن يؤدي استخدام مطحنة الطحن إلى تقصير عملية إنتاج الكريات ، وتوفير استهلاك الطاقة للمعدات ، وتحسين جودة الكريات ومعدل استرداد المعادن ، وتحسين ظروف العمل وظروف حماية البيئة ، وما إلى ذلك ، لذلك تم الترويج لها بسرعة في عملية التكوير معالجة.
2. الخصائص التقنية لآلة الطحن
(1) تشمل أشكال النقل المستخدمة بواسطة مطحنة الأسطوانة نشرة الحافة ، محرك مركزي ، محرك حافة متشابك متعدد النقاط ، إلخ ؛تتضمن أشكال القيادة محركًا غير متزامن + مخفض + ترس صغير + ترس كبير ومحرك متزامن + قابض هوائي + ترس صغير + ترس كبير ؛
(2) بشكل عام ، يتم اعتماد طريقة الدعم لمحامل الضغط الاستاتيكية والديناميكية في كلا الطرفين ، ويتم استخدام محمل "نوع الكرسي الهزاز" مغلق ذاتي المحاذاة بالكامل 1200 خط.دعم الضغط الثابت الكامل ؛
(3) تم تصميم الترس الكبير المفتوح وفقًا لمعيار AGMA الأمريكي ، ومجهز بغطاء تروس محكم الإغلاق وموثوق ، ومجهز بجهاز تشحيم أوتوماتيكي بالرشاش الجلسرين ؛
(4) الاسطوانة هي الجزء الرئيسي من المطحنة ، ويتم استخدام الكمبيوتر لإجراء تحليل العناصر المحدودة عليها لضمان موثوقية استخدامها ؛
(5) المطاحن الكبيرة والمتوسطة الحجم مجهزة بأجهزة القيادة البطيئة ؛
(6) المطاحن الكبيرة والمتوسطة مزودة بمحطات تشحيم عالية ومنخفضة الضغط ؛
(7) يعتمد نظام التحكم والحماية على تحكم PLC.
3.المعلمات التقنية مطحنة الخام
| رقم. | مشروع | وحدة | نبني مصفر | |||||
| 1 | نموذج | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | القطر الداخلي للأسطوانة | مم | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | طول عمل الاسطوانة | مم | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | القدرة الفعالة للأسطوانة | م 3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | اقصى حموله | مواد | ر | 3.4 | 5 | 6 | 8.7 | 11.3 |
| الكرة الفولاذية | ر | 24 | 32 | 44 | 64 | 83 | ||
| 6 | ثورات عمل الاسطوانة | ص / دقيقة | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
| 7 | الاهلية | العاشر | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | قوة | كو | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | نسبة سرعة المخفض الرئيسي | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
| 10 | محرك بطيء | قوة | كو | 11 | 11 | 11 | 11 | |
| نسبة سرعة المخفض | 90 | 500 | 355 | 90 | ||||
| ثورات الإخراج | ص / دقيقة | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 11 |
المغذى الرءيسى (متوفر أيضًا لتغذية الحزام) |
قوة | كو | 11 | 22 | 22 | 22 | 30 |
| ثورات الإخراج | ص / دقيقة | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| نسبة سرعة | 43 | 43 | 43 | 43 | 43 | |||
| 12 | الأبعاد (L × W × H) | مم | 10970 × 5625 × 4055 |
15400 × 6685 × 4885 |
13400 × 7250 × 5700 |
15473 × 7707 × 6280 |
16400 × 8738 × 7590 |
|
| 13 | وزن الآلة (باستثناء المحرك والتحكم الإلكتروني) | ر | 63 | 92 | 122.1 | 135 | 180 | |
| ملاحظة: 1. وزن الآلة لا يشمل وزن المحرك ، التحكم الكهربائي ، محطة الزيت الرقيقة ووسائط الطحن. | ||||||||
4. مبدأ عمل آلة الطحن
عندما يتم دفع الأسطوانة بواسطة الترس المحيطي الكبير للدوران ، تتأثر المادة بالكرة الفولاذية المتوسطة الطحن ، والطحن بين الكرة والكرة وبين الكرة ولوحة بطانة الأسطوانة يكشف تمامًا السطح الجديد للمادة ، ومختلط تمامًا.يتم تفريغها من الطاحونة عبر فتحة التفريغ وتدخل في العملية التالية.يمكن أن تقلل هذه الآلة بشكل فعال كمية البنتونايت المضافة وتحسين قوة الكرات الخضراء.

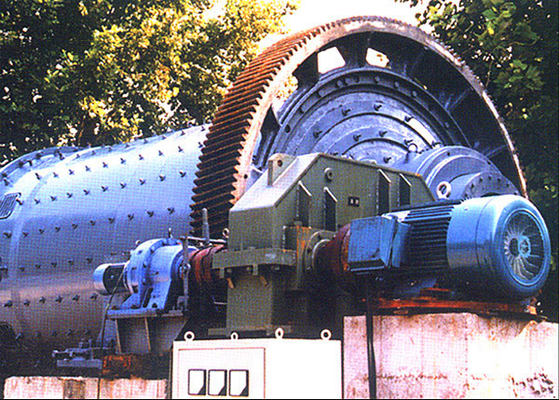

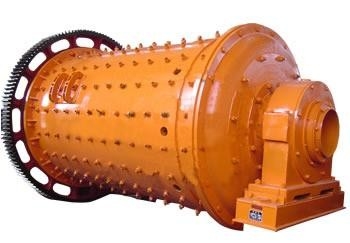

5. شرح الصورة مطحنة الخام
