تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | لوحة التغذية | الحالة: | جديد |
|---|---|---|---|
| النوع: | نقل آلة الرفع | التطبيق: | الأحجار والمواد السائبة |
| الضمان: | 12 شهراً | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | الميناء: | تشينغداو وتيانجين وشانغهاي |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت ، التثبيت الميداني ، التكليف والتدريب ، الدعم الفني للفيديو | ||
| إبراز: | آلة الرفع ذات المغذي اللوح,مغذي الألواح 0.6 م / دقيقة,مغذي لوحة الرفع |
||
طراز سرعة آلة الرفع التي تنقل أجهزة تغذية الصفائح 0 ~ 0.6 M / Min
1الغرض
أجهزة تغذية الصفائح هي نوع من آلات النقل المستمرة المستخدمة على نطاق واسع في مجال التعدين والمعادن ومواد البناء والموانئ والفحم والكيمياء والمؤسسات الصناعية والتعدينية.يتم استخدامه أساسا لتزويد باستمرار وبشكل متساو وتحويل مختلف الأشياء الثقيلة السائبة والمواد السائبة السائبة من صناديق التخزين أو تحويل الحافلات إلى سحقات، أجهزة التجميع أو معدات النقل. إنه واحد من المعدات الهامة واللازمة في عملية معالجة الخام والمواد الخام والإنتاج المستمر.
2خصائص الوظيفة
(1) معظم البدء بدون حمولة ، لا توجد ظاهرة زيادة في الحمولة ، في بعض الأحيان تبدأ بحمل اسمي ، يحتوي الحامل على ما لا يزيد عن 70 طن من الفحم.
(2) هو مطلوب لبدء في سرعة الصفر، ومدى السرعة هو 0 ~ 0.6 م / دقيقة. يمكن التحكم بها يدويا لتسريع أو تباطؤ ببطء. السرعة هي 0.3 ~ 0.5 م / دقيقة،الذي يستخدم أكثر ويعمل بشكل مستقر;
(3) الحمل الخارجي مستقر بشكل أساسي أثناء التشغيل المستقر ، والتأثير صغير ؛
(4) درجة حرارة البيئة منخفضة والغبار كبير.
3مبدأ العمل
يتم استخدام سلسلة صناعة الصمامات عالية القوة مع مسافة 228.6 ملم (9 بوصات) كعنصر سحب.السلاسل اثنين تجاوز زوج من العجلات المثبتة في رأس الجسم وزوج من عجلات التوتر في ذيل الجسم لتشكيل حلقة مغلقةيتم تجهيز كل حلقة من السلاسل من صفين من السلاسل مع خروط نقل ثقيلة تتداخل لتشكيل خط نقل مستمر قادر على نقل المواد.وزنه الخاص ووزن المادة مدعومة من قبل صفوف متعددة من عجلات الدعم، عجلات دعم السلسلة وأشعة الزحام مثبتة على الجسم. يتم توصيل نظام النقل بالجهاز المقلص بواسطة محرك تنظيم سرعة تحويل تردد التيار المتردد.ومن ثم يتم توصيل آلية حاملة مباشرة من قبل الغطاء التوسعي وجهاز القيادة لدفع العملية منخفضة السرعةيتم نقل المواد التي يتم تفريغها في صندوق الذيل إلى مقدمة الجسم على طول خط النقل لتحقيق الغرض من التغذية المستمرة والمتساوية إلى الآلات العاملة أدناه.
4.غرض العمل
إنها نوع من آلات النقل المستمرة المستخدمة على نطاق واسع في مجال التعدين والمعادن ومواد البناء والميناء والفحم والصناعات الكيميائية ومؤسسات التعدين.يستخدم أساسا لتزويد مستمر ومتساوية ونقل مختلف الأوزان الكبيرة والمواد السائبة اللاصقة من سلة التخزين أو قناة النقل إلى كسارة، جهاز التفريغ أو معدات النقل. وهو واحد من المعدات الهامة والضرورية في معالجة الخام والمواد الخام وعملية الإنتاج المستمر.
5المعلمات التقنية لجهاز رفع النقل
| النموذج | عرض الفتحة ((ملم) | المسافة بين مركز محور الرأس والذيل ((ملم) | السرعة ((m/s) | حجم العلف ((ملم) | السعة ((t/h) |
| WBL100-6 | 1000 | 6000 | 0.01-0.1 | 500 | 80-160 |
| WBL100-12 | 1000 | 12000 | 0.05-0.1 | 500 | 60-130 |
| WBL120-4 | 1200 | 4000 | 0.014-0.08 | 600 | 45-150 |
| WBL120-6 | 1200 | 6000 | 0.01-0.1 | 600 | 80-160 |
| WBL120-11 | 1200 | 11000 | 0.01-0.1 | 600 | 50-100 |
| WBL120-19 | 1200 | 19000 | 0.014-0.09 | 600 | 45-150 |
| WBL125-6 | 1250 | 6000 | 0.014-0.08 | 700 | 45-150 |
| WBL125-12 | 1250 | 12000 | 0.014-0.08 | 700 | 45-150 |
| WBL140-8 | 1400 | 8000 | 0.017-0.17 | 900 | 100-200 |
| WBL140-16 | 1400 | 16000 | 0.006-0.06 | 900 | 20-200 |
| WBL150-5 | 1500 | 5000 | 0.014-0.08 | 700 | 85-288 |
| WBL150-15 | 1500 | 15000 | 0.006-0.06 | 700 | 20-200 |
| WBL150-10.5 | 1500 | 10500 | 0.006-0.06 | 700 | 20-200 |
| WBL160-6 | 1600 | 6000 | 0.017-0.17 | 800 | 61-610 |
| WBL160-9 | 1600 | 9000 | 0.076 | 800 | 180 |
| WBL180-8 | 1800 | 8000 | 0.022-0046 | 800 | 100-1000 |
| WBL180-12 | 1800 | 12000 | 0.05 | 800 | 360 |
| WBL220-10 | 2200 | 10000 | 0.018-0.055 | ₹ 1500 | 220-680 |
| WBL240-10 | 2400 | 10000 | 0.018-0.055 | ₹ 1500 | 220-680 |
6خصائص أداء جهاز تغذية الصفائح
سلسلة الجر تعتمد سلسلة لوحة دبوسية طويلة ، وجميع أجزاء السلسلة مصنوعة من مواد الفولاذ اللاسيكي ، وتعرضت لعلاج حراري علمي ، مع مقاومة جيدة للارتداء ،قوة سحب عالية وعمر خدمة طويلتم تعزيز جسد الخزان ، وله صلابة جيدة ، وقدرة تحمل كبيرة. يتم تداخل الصفيحة السفلية لجسم الخزان بواسطة قوس لمنع تسرب المواد.محرك القيادة يتبنى محرك تنظيم السرعة، وسرعة التشغيل قابلة للتعديل ، بحيث يمكن اختيار كمية النقل بشكل أكثر معقولية. هناك أشكال مختلفة للتخطيط ، والتي يمكن ترتيبها أفقيًا أو منحنيًا ،وهناك أيضاً مجموعات مختلفة من التخطيطات الأفقية والشائبةطول النقل من آلة واحدة أقل من أو تساوي 60 متر، وارتفاع الرفع أقل من أو تساوي 30 متر.درجة حرارة المادة أقل من أو تساوي 600 درجة مئويةيمكن تقسيم النماذج إلى تغذية المئزر الخفيفة ، وتغذية المئزر المتوسطة وتغذية الميزر الثقيلة.

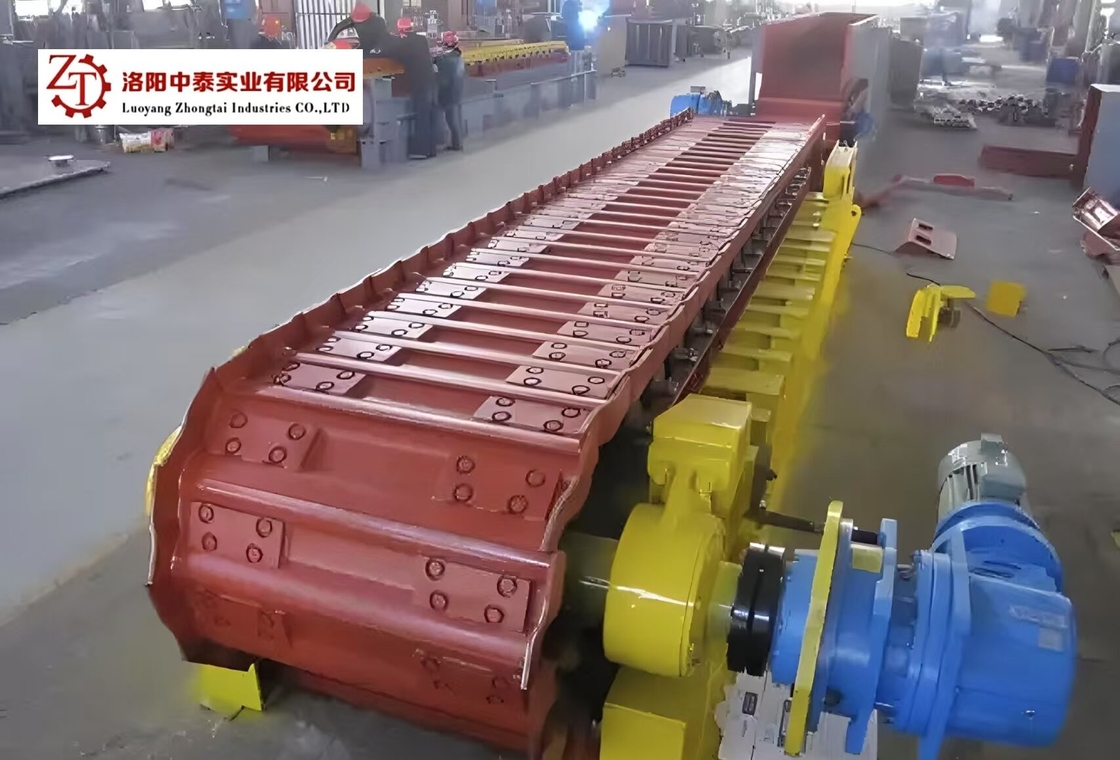

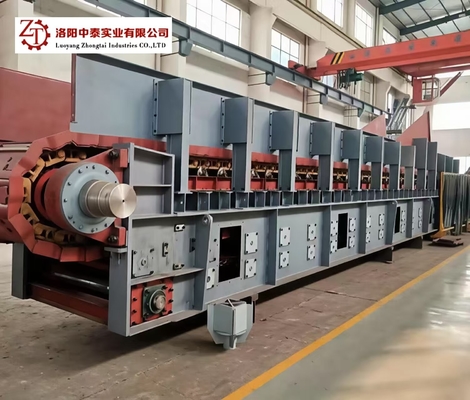

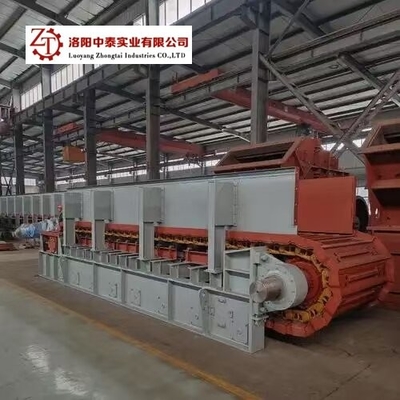

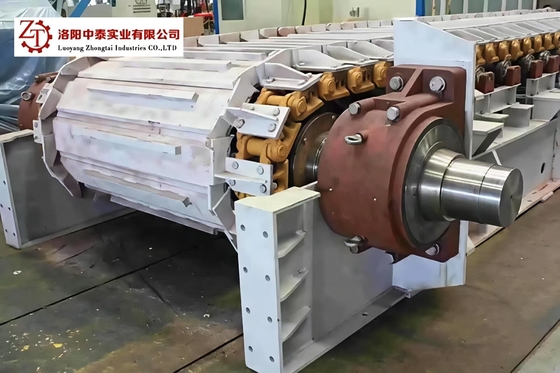

7- تصويري لشرح آلة رفع النقل
