| اسم المنتج: | رافعة احتكاك متعددة الحبال | حالة: | جديد |
|---|---|---|---|
| يكتب: | نقل آلة الرفع | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
رافعة احتكاك متعددة الحبال ، تحكم في شبكة آلة الرفع
1. الخصائص التقنية للرافعة المنجمية
(1) يتم استخدام أنواع مختلفة من البكرات: متكاملة ، ثنائية الفصوص ، رباعية الفصوص ؛
(2) يعتمد أخدود الحبل في الأسطوانة أخدود الحبل اللولبي المعالجة ، أو أخدود حبل الخط المكسور أو أخدود الحبل اللولبي المضغوط بواسطة بطانة خشبية وبطانة بلاستيكية ، ويتم تعيين جهاز نقل الحبل الفولاذي بين الحبال ؛
(3) تم اعتماد فرامل القرص الخلفي للأسطوانة ، وتم اعتماد التحكم في المفصل الكهربائي والهيدروليكي ؛تنقسم المحطة الهيدروليكية إلى نوعين: ضغط متوسط ومنخفض وضغط متوسط وعالي.تحتوي المحطة الهيدروليكية ذات الضغط المتوسط والمنخفض على نوعين من التأخير الكهربائي لقوة الفرملة المستمرة والفرملة على مرحلتين للتأخير الهيدروليكي ؛تحتوي المحطة الهيدروليكية ذات الضغط المتوسط والعالي على شكلين من التباطؤ المستمر وعزم الكبح المستمر على مرحلتين.يمكن تجهيز المحطة الهيدروليكية بأجهزة استشعار الضغط ومرحلات الضغط ؛
(4) العمود الرئيسي والبكرة متصلان بواسطة احتكاك عزم دوران كبير بالمستوى ؛
(5) جهاز مراقبة الإشارة الذي يتكون من جهاز تشفير كهروضوئي ، وآلة ضبط ذاتي للزاوية ، ومولد سرعة تشيلي منخفض السرعة لديه وظائف مراقبة وحماية مثالية مثل السرعة الزائدة ، واللف الزائد ، وفشل مؤشر العمق ، وارتداء حذاء الفرامل ، وتعب الزنبرك ؛
(6) وحدة التحكم لها شكلين: النوع المتكامل والنوع المنفصل ، وكلها تستخدم مصابيح إشارة متكاملة ، وأدوات كهربائية موثوقة ومقابض تشغيل متكاملة جديدة ، ولديها مؤشرات عمق رقمية ومؤشرات عمق رقمية ومسمار مثل مؤشر العمق المتكامل النظام مجهز بأسطح عمل خاصة مثل أجهزة التلفاز الصناعية أو أجهزة الكمبيوتر والطابعات ؛
(7) جهاز العجلة السماوية يعتمد هيكلًا ملحومًا متكاملًا أو ثنائي الفصوص ، ومدعومًا بمحامل دوارة ويتم تثبيت وسادة احتكاك من البولي فينيل كلوريد أو النايلون على حافة العجلة ؛
(8) يمكن أن تكون مجهزة بنظام التحكم والتشخيص لشبكة رافعة المناجم.
2. نقل المعلمات التقنية آلة الرفع
| نموذج | قطر عجلة التوجيه | حبل سلكي | سرعة الرفع القصوى | المخفض | وزن الإزاحة للجزء الدوار (باستثناء المحرك وعجلة التوجيه) | وزن إزاحة عجلة التوجيه |
أبعاد (L × W × H) |
|||||
| أقصى سحب ثابت | أقصى فرق التوتر الساكن | أقصى قطر مع عجلة التوجيه | أقصى قطر بدون عجلة توجيه | تباعد | ||||||||
| م | كيلو نيوتن | مم | تصلب متعدد | نموذج | نسبة سرعة | ر | ر | م | ||||
| JKM-1.3 × 4 (Ⅰ) ه | 100 | 25 | 16.5 | 200 | 5 | XP550 | 11.5 | 2.1 | 6.4 × 6.5 × 1.6 | |||
| JKM-1.6 × 4 (Ⅰ) ه | 150 | 40 | 19.5 | 8 | XP560 | 7.35 10.5 11.5 |
4 | 6.4 × 7 × 1.75 | ||||
| JKM-1.85 × 4 (Ⅰ) ه | 210 | 60 | 23 | 10 | XP800 | 5.8 | 7 × 7.5 × 2.02 | |||||
| JKM-2 × 4 (Ⅰ) ه | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5.7 | 7 × 8 × 2.2 | |||
| JKM-2.25 × 4 (Ⅰ) ه | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6.5 | 1.39 | 7.4 × 8 × 2.3 | ||
| JKM-2.8 × 4 (Ⅰ) ه | 2.5 | 335 | 100 | 28 | 250 | 14 | XP1000 | 9.1 | 2.48 | 8.5 × 10 × 2.65 | ||
| JKM-2.8 × 4 (Ⅱ) ه | ص2H630 | 10 | 2.48 | 7.5 × 8.5 × 2.65 | ||||||||
| JKM-2.8 × 6 (Ⅰ) ه | 2.5 | 500 | 140 | 28 | 14 | XP1120 | 15.8 | 3.69 | 8 × 8.5 × 2.68 | |||
| JKM-2.8 × 6 (Ⅱ) ه | ص2H800 | 17.8 | 3.69 | 7.5 × 8.5 × 2.68 | ||||||||
| JKM-2.8 × 6 (Ⅲ) ه | 14 | 3.7 | 7.5 × 8 × 2.7 | |||||||||
| JKM-3.25 × 4 (Ⅰ) ه | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7.35 10.5 11.5 |
13.36 | 2.72 | 8.9 × 8.9 × 2.98 | |
| JKM-3.25 × 4 (Ⅱ) ه | ص2H800 | 15.74 | 2.72 | 8.5 × 8.7 × 2.98 | ||||||||
| JKM-3.5 × 6 (Ⅰ) ه | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22.85 | 4.06 | 11.5 × 9.2 × 3.15 | ||
| JKM-3.5 × 6 (Ⅱ) ه | ص2H900 | 25.6 | 4.06 | 10.5 × 9.2 × 3.15 | ||||||||
| JKM-3.5 × 6 (Ⅲ) ه | 21 | 4.06 | 8 × 9 × 3.2 | |||||||||
| JKM-4 × 4 (Ⅰ) ه | 3.2 | 690 | 180 | 39.5 | 300 | 14 | XP1250 | 7.35 10.5 11.5 |
18.5 | 4.1 | 9 × 10 × 3.63 | |
| JKM-4 × 4 (Ⅱ) ه | ص2H900 | 24.7 | 4.1 | 9 × 10 × 3.63 | ||||||||
| JKM-4 × 4 (Ⅲ) ه | 16 | 4.1 | 7.5 × 9 × 3.63 | |||||||||
| JKM-4 × 6 (Ⅲ) ه | 3.2 | 1030 | 270 | 39.5 | 300 | 22 | 6.5 | 9 × 9 × 3.63 | ||||
| JKM-4.5 × 6 (Ⅲ) ه | 3.6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12 × 9.5 × 3.9 | |||
| JKM-5 × 6 (Ⅲ) ه | 4 | 1600 | 420 | 50 | 300 | |||||||
3. مزايا رافعة المناجم متعددة الاحتكاك
(1) يتم تحميل الحمل بواسطة عدة حبال سلكية ، وقطر حبل السلك صغير ، وحجم الجهاز صغير.بمعنى ، تحت نفس مواصفات القطر ، تكون قدرة الرفع كبيرة ؛
(2) يوضع الحبل السلكي على البكرة التي لا تتأثر بقدرة الحبل ومناسبة للآبار العميقة ؛
(3) خمول صغير ، استهلاك منخفض للطاقة تحت نفس الناتج ؛
(4) عندما يكون الخزان عالقًا أو ملفوفًا بشكل مفرط ، يمكن أن ينزلق لتجنب كسر حبل السلك ؛
(5) احتمال كسر حبل السلك في نفس الوقت ضئيل ، وقد لا يتم توفير مانع السقوط ؛
(6) يمكن استخدام نفس العدد من حبال الأسلاك الملتوية إلى اليسار واليمين لتعويض ميل الالتواء السائب وتجنب ضغط أذن الحاوية على الخزان.

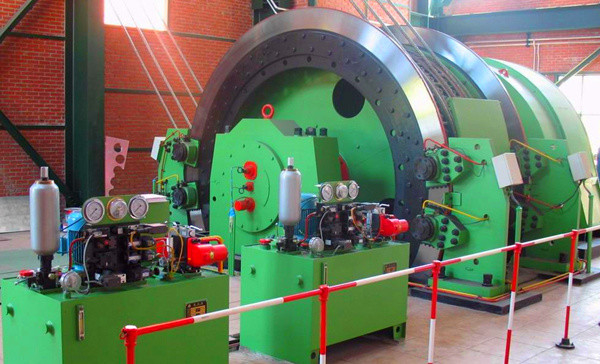

4. شرح صورة آلة الرفع
