1. مقدمة منالمصبوبات والمطروقات نهاية مطحنة الكرة

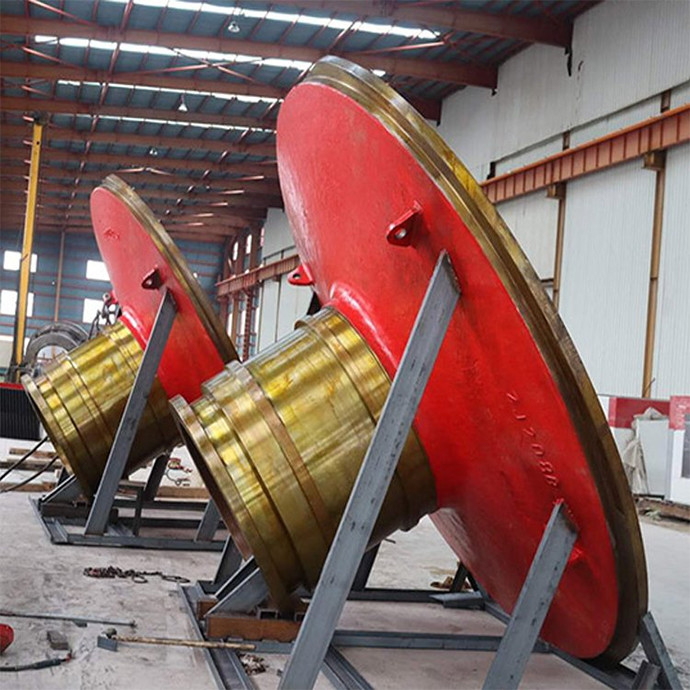

يعتبر الغطاء النهائي للمطحنة الكروية أحد الأجزاء الرئيسية للمطحنة الكروية التي ينتجها مصنعنا.مادة الغطاء النهائي هي ZG270-500.

تعتبر قوة الجزء الخطير من الغطاء الطرفي لمطحنة الكرة هي المشكلة الأولى التي يجب مراعاتها في تصميم الغطاء النهائي ، لأن برميل مطحنة الكرة الثقيلة مدعوم على المحمل الرئيسي بواسطة الغطاء النهائي.

غطاء نهاية مطحنة الكرة بشكل عام مخروطي قليلاً ، وهو مصمم لمراعاة تكوين المحمل الرئيسي ، ومقاومة الانحناء للمجلة ومشكلة تجنب ملامسة التروس الكبيرة لأساس المحمل الرئيسي.الغطاء النهائي لمطحنة الكرة الكبيرة والمتوسطة الحجم مصنوع في الغالب من الفولاذ المصبوب ، بينما المطحنة الكروية الصغيرة مصنوعة من حديد الدكتايل.من أجل ضمان تركيز محور الغطاء النهائي والأسطوانة ، عادةً ما يتم صب الغطاء النهائي والمجلة في واحد.ولكن في حالة قدرة معدات الصهر والصب غير كافية ، يمكن أيضًا صبها بشكل منفصل ، بعد المعالجة ، يتم تثبيتها معًا ، وأخيراً المعالجة الميكانيكية.

عند تحديد جزء الدورية من الغطاء النهائي ، يجب أن يؤخذ في الاعتبار مسبقًا أن مطحنة الكرة يتم تشغيلها بواسطة التروس (أسنان مستقيمة أو أسنان حلزونية أو أسنان ميتري).بسبب الخطأ الأفقي للمحور أثناء التثبيت ، قد تنتج مطحنة الكرة بعض القوى المحورية أثناء التشغيل.لذلك ، من أجل منع الأسطوانة من التحرك في الاتجاه المحوري تحت تأثير القوى المحورية والتأثير على التشغيل العادي للعتاد ، يلزم إصلاح المجلة.ومع ذلك ، في هذه الحالة ، يجب أن تكون إمكانية التمدد ممكنة ، حيث يتمدد البرميل نتيجة للحرارة ، ويصبح الحمل صعبًا.وبالتالي ، بالطبع ، لا يمكن إصلاح مجلتي الأسطوانة في نفس الوقت ، ولكن يمكن إصلاح واحدة فقط والأخرى تسمى النهاية الحرة المتحركة.

لتحقيق هذا الغرض ، يتم تصميم المجلة عادةً بأكتاف تساوي تمامًا طول شجيرة التحميل ؛المجلة الأخرى ليست على أكتاف وتصنع أطول بـ 5-25 مم من طول شجيرة المحمل.بالنسبة للمطحنة الأسطوانية القصيرة ، يمكن اختيار أي مجلة كنهاية ثابتة لأن الأسطوانة ليست طويلة.ومع ذلك ، بالنسبة لمطحنة الكرة الأسطوانية الطويلة ، يجب تحديد المجلة القريبة من حلقة التروس كنهاية ثابتة.بهذه الطريقة ، لن يتسبب تشوه الأسطوانة في إحداث خلع محوري في الترس.

يجب الإشارة إلى أن الغلافين النهائيين لمطحنة الكرة مختلفان ، أحدهما للغطاء الطرفي للمنجم ، والآخر هو تفريغ غطاء نهاية المنجم.

2. معالجة تدابير تكنولوجياالمصبوبات والمطروقات نهاية مطحنة الكرة
