الغطاء النهائي للطاحونة الصلبة الصلبة مع الزوايا المستديرة R الكبيرة CITIC HIC قطع الغيار

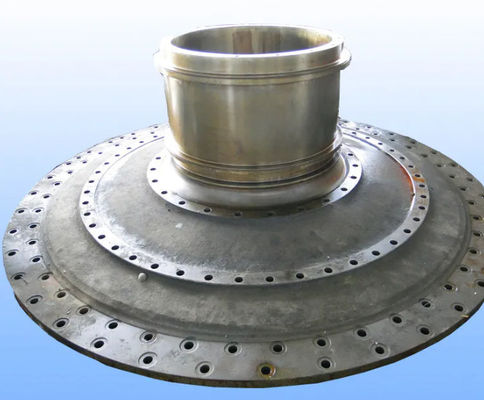

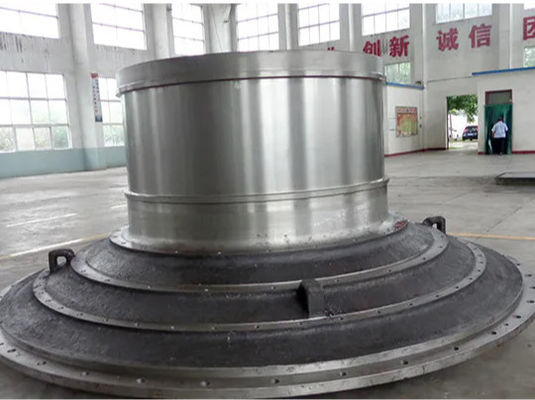

غطاء نهاية مطحنة الكرة الفولاذي المصبوب عالي الجودة مع زوايا دائرية كبيرة

مقدمة المنتج لأجزاء آلات CITIC HIC

غطاء نهاية مطحنة الكرة هو مكون مهم من مطحنة الكرة، ويقع في كلا طرفي الأسطوانة. وتتمثل وظيفته الرئيسية في دعم المواد والأسطوانة والوسط، وتحمل القوة والعزم المتولدين أثناء تشغيل مطحنة الكرة. تؤثر جودة تصميم وتصنيع غطاء النهاية بشكل مباشر على الأداء العام واستقرار مطحنة الكرة.

أغطية نهاية المدخل والمخرج لمطحنة الكرة هي أحد المكونات الرئيسية لمطحنة الكرة التي تنتجها مصنعنا. مادة غطاء النهاية هي ZG270-500.

تعتبر قوة القسم الخطير من غطاء نهاية مطحنة الكرة هي القضية الأولى التي يجب أخذها في الاعتبار في تصميم واختيار غطاء النهاية، لأن أسطوانة مطحنة الكرة الثقيلة إلى حد ما مدعومة بغطاء النهاية على المحمل الرئيسي.

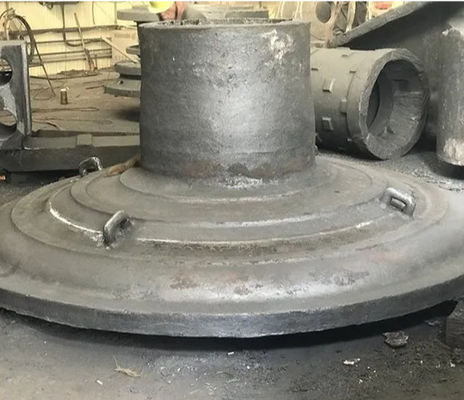

يكون غطاء نهاية مطحنة الكرة بشكل عام مخروطيًا قليلاً. يأخذ هذا التصميم في الاعتبار تكوين المحمل الرئيسي، ومقاومة الانحناء للمجلة، ومنع الترس الكبير من الاصطدام بأساس المحمل الرئيسي. تصنع أغطية نهاية مطاحن الكرات الكبيرة والمتوسطة الحجم في الغالب من الفولاذ المصبوب، بينما تصنع أغطية مطاحن الكرات الصغيرة من الحديد المطيل. لضمان تمركز محور غطاء النهاية ومحور الأسطوانة، يتم صب غطاء النهاية والمجلة عادة كقطعة واحدة. ومع ذلك، عندما تكون سعة معدات الصهر والصب غير كافية، يمكن أيضًا صبها بشكل منفصل ومعالجتها ثم تثبيتها معًا، وأخيراً تخضع للمعالجة الميكانيكية.

عند تحديد قسم مجلة غطاء النهاية، من الضروري أن تأخذ في الاعتبار مسبقًا ما إذا كانت مطحنة الكرة مدفوعة بتروس (أسنان مستقيمة أو أسنان حلزونية أو أسنان متعرجة). نظرًا للخطأ الأفقي للمحور أثناء التثبيت، قد تولد مطحنة الكرة قوى محورية معينة أثناء التشغيل. لذلك، من أجل منع الأسطوانة من التحرك محوريًا تحت تأثير القوى المحورية والتأثير على التشغيل العادي للتروس، من الضروري تثبيت المجلة. ومع ذلك، نظرًا لأن الأسطوانة ستستطيل بسبب الحرارة وتصبح صعبة تحت تأثير الحمل، في هذه الحالة، من الضروري جعل الأسطوانة قادرة على التمدد والانكماش. بهذه الطريقة، بالطبع، لا يمكن تثبيت عمودي المجلة للأسطوانة في وقت واحد. يمكن تثبيت واحد فقط منها، والآخر يسمى النهاية الحرة المتحركة.

لتحقيق هذا الغرض، في التصميم، عادة ما يتم تجهيز إحدى المجلات بأكتاف بارزة، والمسافة بين الكتفين البارزين متساوية تمامًا لطول جلبة المحمل. المجلة الأخرى ليس لديها أكتاف بارزة وطولها 5-25 ملم أطول من جلبة المحمل. بالنسبة للمطاحن الأسطوانية القصيرة، نظرًا لأن الأسطوانة ليست طويلة، يمكن تحديد أي مجلة كنهاية ثابتة. ومع ذلك، بالنسبة لمطاحن الكرات الأسطوانية الطويلة، يجب تحديد المجلة القريبة من حلقة التروس كنهاية ثابتة. بهذه الطريقة، لن يتسبب عدم محاذاة التروس المحورية في تشوه الأسطوانة.

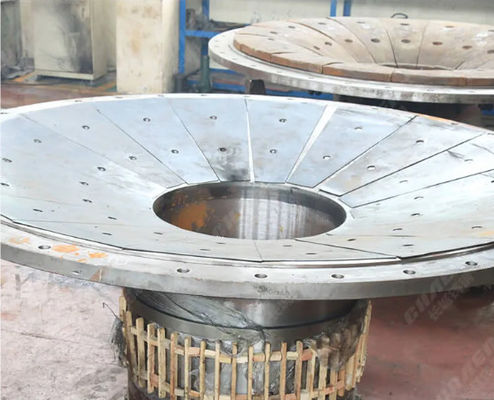

تجدر الإشارة إلى أن غطاءي نهاية مطحنة الكرة لهما استخدامات مختلفة: أحدهما هو غطاء نهاية التغذية والآخر هو غطاء نهاية التفريغ.

معلمات المنتج لأجزاء آلات CITIC HIC
