تفاصيل المنتج:
شروط الدفع والشحن:
|
| Conveying Hoisting Machine: | Bucket Elevator | Application: | metallurgy, chemical industry |
|---|---|---|---|
| Usage: | conveye materials in vertical state | Feature: | Efficient stable |
| model: | NE/TH/TGH/HL | Key Word: | Conveying Hoisting Machine |
| Lifting capacity: | 15m3/h | Bucket Volume: | 2.5L |
| Bucket Bucket gap: | 203.2mm | Bucket Bucket speed: | 29.8m/min |

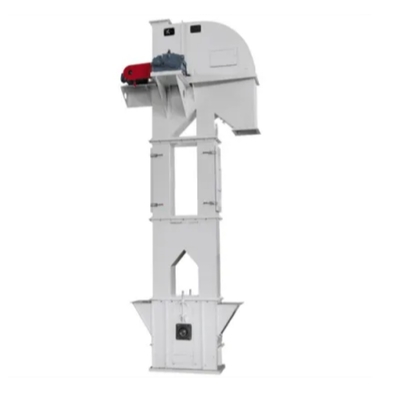

الناقلات ذات الدلو ذات الإنتاجية العالية والقدرة على الرفع العالية
الناقلة ذات الدلو هي آلة نقل مستمرة تستخدم سلسلة من الدلاء المثبتة بشكل موحد على عنصر جر لا نهاية له لنقل المواد السائبة صعودًا في اتجاه رأسي أو شبه رأسي.
مبدأ عمل الناقلات ذات الدلو
تغرف القادوس المواد من التخزين الموجود أسفلها وترفعها إلى الأعلى على طول الحزام الناقل أو السلسلة. بعد الدوران حول العجلة العلوية، تنقلب لأسفل وتسكب الناقلة ذات الدلو المواد في الحوض المتلقي. يتكون حزام القيادة للناقلة ذات الدلو التي تعمل بالحزام بشكل عام من المطاط ويتم تركيبه على بكرات القيادة السفلية أو العلوية وبكرات إعادة التوجيه العلوية والسفلية. عادة ما تكون الناقلات ذات الدلو التي تعمل بالسلسلة مجهزة بسلسلتين نقل متوازيتين. توجد مجموعة من التروس المسننة في الأعلى أو الأسفل ومجموعة من التروس المسننة لإعادة التوجيه في الأسفل أو الأعلى. عادة ما تكون الناقلات ذات الدلو مجهزة بأغلفة لمنع الغبار من الانتشار في جميع أنحاء الناقلة ذات الدلو.
الناقلة ذات الدلو
إنها مناسبة لرفع المواد من الأماكن المنخفضة إلى الأماكن المرتفعة. بعد تغذية المواد الموردة في الدلاء من خلال الطاولة الاهتزازية، تعمل الآلة تلقائيًا وباستمرار لنقلها إلى الأعلى.
المكونات الرئيسية للناقلات ذات الدلو.
تتكون الناقلات ذات الدلو من دلاء ووحدات قيادة وبكرات علوية وسفلية (أو تروس مسننة) وأحزمة (أو سلاسل جر) وأجهزة شد وأغلفة، إلخ.
المعايير الفنية للناقلة ذات الدلو من سلسلة NE
| الموديل | قدرة الرفع | الدلو | وزن أجزاء التشغيل | الحد الأقصى لحجم المواد | ||||||
| (م3/ساعة) | الحجم (لتر) |
فجوة الدلو (مم) | سرعة الدلو (م/دقيقة) |
النسبة المئوية (%) | ||||||
| 10 | 25 | 50 | 75 | 100 | ||||||
| NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 52.5 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
المعايير الفنية للناقلة ذات الدلو من سلسلة TH/TGH
| الموديل | شكل الدلو | قدرة النقل (م3/ساعة) |
الدلو | السلسلة | قطر الملعب المسنن (مم) | سرعة تشغيل الدلو (م/ث) |
الحد الأقصى لحجم المواد (مم) |
|||
| العرض (مم) | الحجم (لتر) |
المسافة (مم) |
الملعب (مم) |
حمولة الكسر (كيلو نيوتن) |
||||||
| TH315 | zh | 36.6 | 315 | 3.75 | 500 | 50 | ≥320 | φ630 | 1.4 | 35 |
| sh | 58.6 | 6 | ||||||||
| TGH315 | zh | 46 | 3.75 | 400 | ||||||
| sh | 80 | 6 | ||||||||
| TH400 | zh | 57.7 | 400 | 5.9 | 500 | 40 | ||||
| sh | 92.8 | 9.5 | ||||||||
| TGH400 | zh | 80 | 5.9 | 400 | ||||||
| sh | 125 | 9.5 | ||||||||
| TH500 | zh | 73 | 500 | 9.3 | 688 | 86 | ≥480 | φ800 | 1.5 | 50 |
| sh | 118 | 15 | ||||||||
| TGH500 | zh | 100 | 9.3 | 516 | ||||||
| sh | 157 | 15 | ||||||||
| TH630 | zh | 114 | 630 | 14.6 | 688 | 60 | ||||
| sh | 185 | 23.6 | ||||||||
| TGH630 | zh | 152 | 14.6 | 516 | ||||||
| sh | 246 | 23.6 | ||||||||
| TH800 | zh | 146 | 800 | 23.3 | 920 | 92 | ≥570 | φ1000 | 1.4 | 75 |
| sh | 235 | 37.5 | ||||||||
| sh | 365 | 58 | ||||||||
آلة الرفع والنقل

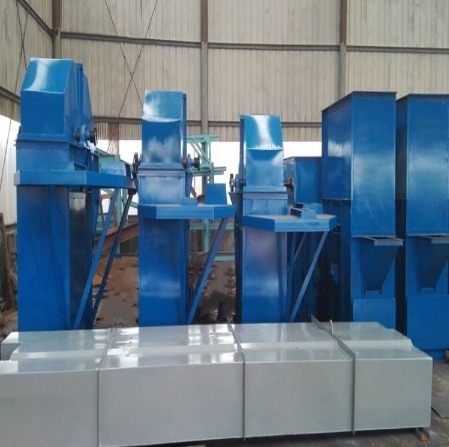

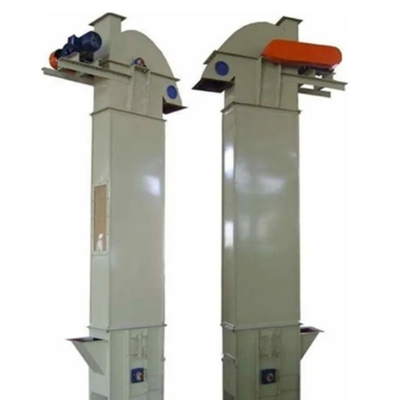

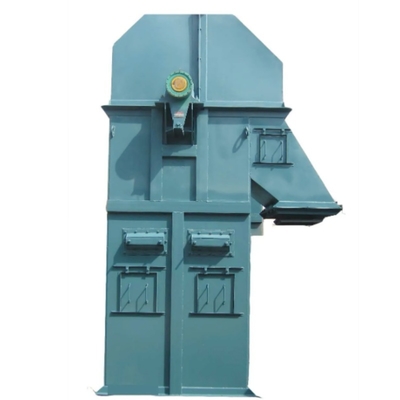

عرض المنتج لآلة الرفع والنقل
آلة الرفع والنقل
سؤال وجواب
س: لماذا نؤمن بشركة لويانغ تشونغتاي للصناعات المحدودة:
ج: 1. أكثر من 30 عامًا من الخبرة.
2. نحن المورد المهني الرائد لآلات التعدين وآلات البناء وصب الآلات والأجزاء المزورة.
3. حققت جميع المنتجات شهادة إدارة الجودة ISO9901:2000 وشهادات CE و ROHS.
س: وقت التسليم؟
ج: المهلة الزمنية للأجزاء 1-2 أشهر، والآلات 2-3 أشهر.
س: شروط الدفع؟
ج: قبول نوع الدفع: T/T، L/C، Western union، Cash.
30% إيداع عند توقيع العقد. يتم دفع المبلغ بالكامل قبل الشحن
س: ضمان الجودة؟
ج: وقت الضمان: سنة واحدة للآلات الرئيسية. إذا حدث خطأ ما، فسوف نقدم المشورة الفنية ونجد الحل على الفور. بالنسبة لأجزاء التآكل، نضمن أجزاء عالية الجودة للإمداد على المدى الطويل.
