تفاصيل المنتج:
شروط الدفع والشحن:
|
| تصنيف: | طحن طحن خام | حالة: | جديد |
|---|---|---|---|
| نوع المحرك: | محرك التيار المتردد | حجم الجسيمات من العلف: | ≤30 ملم |
| تحويل الإخراج في درجة غرامة المواد المختلفة: | 16-120 طن | ضمان: | 12 شهر |
| تصنيف الآلات: | آلة طحن مطحنة | ميناء: | تشينغداو |

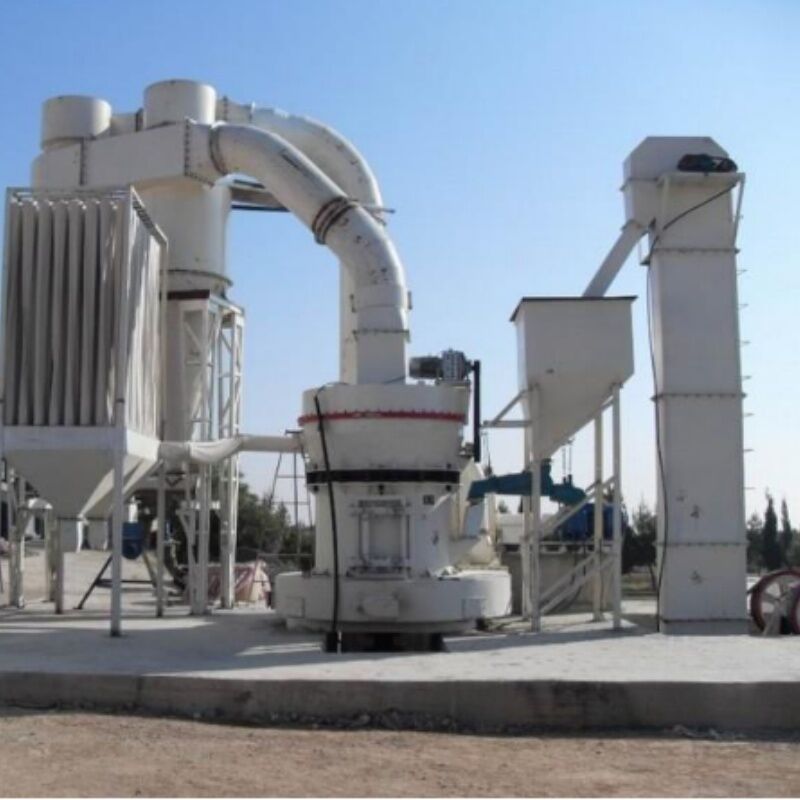

طاحونة رايموند عالية الكفاءة مع انتقال مستقر وقدرات طحن فعالة
الهيكل الأساسي
هذه الطاحونة ريموند يحتوي على تصميم وحدات. مكوناتها الأساسية تشمل الوحدة الرئيسية، تصنيف، منفخ، منفصل إعصار المنتج النهائي، منفصل إعصار مسحوق دقيق،ونظام القنوات المرتبطة بهاالوحدة الرئيسية، بوصفها جوهر المعدات، تتضمن مكونات رئيسية مثل الإطار، والفولوتات المدخلة للهواء، والشفرات، وأطواق الطحن، وحلقة الطحن، والغلاف.هيكله المدمج وتجميعه العقلاني يضمن عمليات طحن مستقرة وفعالة.
مبدأ العمل
مرحلة الطحن والكسر
أثناء التشغيل ، يتم إدخال المواد التي سيتم طحنها بشكل متساوٍ إلى الآلة من خلال حمولة التغذية الموجودة على جانب الغلاف.معلقة من إطار زهرة الخوخ في الوحدة الرئيسية، تدور حول محور عمودي مع دورانها في نفس الوقت بسرعة عالية. تحت تأثير القوة الطائرة المركزية ، تتأرجح أدوات الطحن إلى الخارج وتتلامس بشكل وثيق مع حلقة الطحن.الكرافات في نفس الوقت يلتقط المواد وإطعامه بين أدوات الطحن وحلقة الطحن، لتحقيق كسارة فعالة للمادة من خلال عمل التدحرج والكسر من أدوات الطحن.
مرحلة فصل الهواء وتصنيفها
بعد الطحن ، يرسل المنفخ تدفق الهواء إلى غلاف الوحدة الرئيسية ، مما ينفخ مسحوق الطحن. ثم يدخل المسحوق إلى المصنف فوق غرفة الطحن للفصل الدقيق.المواد الخام التي لا تستوفي متطلبات الدقة تعود إلى غرفة الطحن للطحن الثانوي، بينما يتم نقل المسحوق الدقيق الذي يستوفي المتطلبات بواسطة تدفق الهواء إلى منفصل الـ cyclone المنتج النهائي.يتم تفريغها من منفذ المسحوق كالمنتج النهائي.
المعدات تعتمد تصميم دائرة الهواء المتداول تحت ضغط سلبي.أنبوب الهواء العودة في الطرف العلوي من منفصل الإعصار المنتج النهائي توجيه تدفق الهواء مرة أخرى إلى المنفخ لتشكيل الدورةيتم تفريغ تدفق الهواء الزائد في دائرة الهواء الدائرة من خلال أنبوب العادم بين المنفخة والوحدة الرئيسية ، ودخول منفصل السيكلون مسحوق دقيق لمعالجة التنقية ،ضمان بيئة عمل نظيفة وتحقيق تحكم معقول في تدفق الهواء.
معايير البيانات لمصنع طحن الخام
| النموذج | 6R4525 | 5R4119 | 4R3216 | 3R90 | 3R85 | 3R75 | 3R65 | 3R60 |
| 4R90 | 4R85 | |||||||
| حجم الجزيئات في العلف (ملم) | ≤30 | ≤25 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 |
| جزيئات المنتج النهائي ((ملم) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| إنتاج التحول في درجة مختلفة من مادة الدقة ((t) | 16-120 | 8-60 | 4-45 | 3-35 | 2 - 28 | 1.5-20 | 1-18 | 0.5-8 |
| سرعة الدوران للعمود المركزي (r/min) | 82 | 105 | 130 | 160 | 160 | 160 | 180 | 280 |
| القطر الداخلي للخاتم (ملم) | 1770 | 1400 | 1073 | 973 | 885 | 865 | 725 | 495 |
| قطر عجلة التحفيز ((ملم) | 450 | 410 | 320 | 300 | 270 | 260 | 210 | 140 |
| ارتفاع حلقة التكسير ((ملم) | 250 | 190 | 160 | 160 | 150 | 150 | 150 | 100 |
| المحرك الرئيسي | و315m- 4-132 |
ي280s- 4-75 |
y225s- 4-37 |
و225م 8-30 |
و225م 8-22 |
y225s- ثمانية عشر5 |
و200 لتر 8-15 |
و160م ستة سبعة5 |
| محرك المروحة | و315m- 4-132 |
250م 4-75 |
و200 لتر 4-37 |
و180م- 4-22 |
y160L- 4-15 |
y160L- 4-15 |
و160م 4-11 |
و132s 2-5.5 |
| محرك المحلل | و160م 4-11 |
yc200- 4B-75 |
yc120- 4أ55 |
112م 6-22 |
112م 6-22 |
112م 6-202 |
112م 6-22 |
y90L- ستة إلى واحد1 |

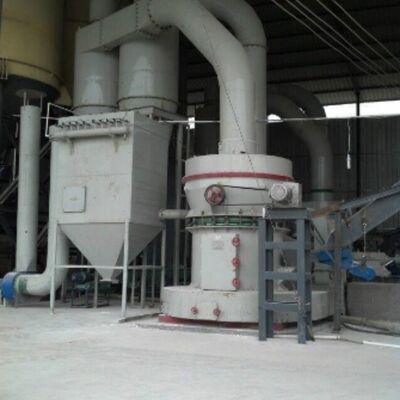

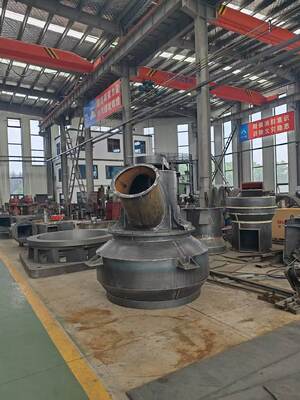

عرض المنتجات لمصنع طحن الخام
مصنع طحن الخام
خدمة ما بعد البيع
صناعات "لويانغ تشونغتاي" قادرة على توفير:
1قطع الغيار الهندسية - التصميم والتصنيع
2مصانع الصلب والحديد ذات الحجم الكبير
3إمكانيات كبيرة لمحلات التصنيع
4برامج التدريب
5برامج الصيانة الوقائية
6خدمات الصيانة الوقائية
7برامج صيانة شاملة
إن مهندسي خدمة الميدان للويانغ تشونغتاى للصناعات مدربون على وجه التحديد في منتجات مجموعة علامة ماركة للويانغ تشونغتاى للصناعات ولكنهم قادرون على القيام بخدمة العلامات التجارية الأخرى.
فنيونا مجهزون بأحدث معدات التشخيص التكنولوجية المتاحة لإصابة المشاكل اطلق النار على معداتك لتحسين الأداء وتقليل وقت التوقف
لويانغ تشونغتاي الصناعات لديها أيضا قدرة واسعة في توفير كل ما تحتاجه من المستهلكات والقطع الغيار الكهربائية / الميكانيكية.
س: لماذا نؤمن بـ (لويانغ جونغتاي) للصناعات المحدودة؟
ج: 1. أكثر من 30 عاما من الخبرة.
2نحن المورد المهنية الرائدة للآلات التعدينية، والآلات البناء، والآلات الصب والقطع المقلدة
3جميع المنتجات حصلت على شهادة إدارة الجودة ISO9901:2000 وشهادات CE و ROHS.
س:وقت التسليم
الجواب: وقت التسليم للقطع 1-2 أشهر، الآلات 2-3 أشهر.
س: شروط الدفع
ج: اقبل نوع الدفع: T/T، L/C، Western union، النقدية.
إيداع بنسبة 30% عند توقيع العقد، الدفع الكامل قبل الشحن
س: ضمان الجودة؟
ج: فترة الضمان: سنة واحدة للآلات الرئيسية. إذا كان هناك شيء خاطئ سوف نقدم المشورة التقنية ونجد الحل على الفور.بالنسبة لأولئك الذين يرتدون قطع الغيار نحن نضمن قطع الغيار عالية الجودة لتزويد طويل الأجل.
س: خدمة ما بعد البيع؟
ج: يمكننا توفير دليل تقني للآلات التي تجري الاختبار وصيانة الأجزاء إذا احتاج المستخدم النهائي.
