| حالة: | جديد | اسم: | رافعة منجم الاحتكاك متعدد الحبل |
|---|---|---|---|
| تطبيق: | التعدين ، المعادن ، مواد البناء | ماركة: | ZTIC |
| يكتب: | نقل آلة رفع | ضمان: | 12 شهرا |
| قطر عجلة التوجيه: | 2 م | سرعة الرفع القصوى: | 5m/s |

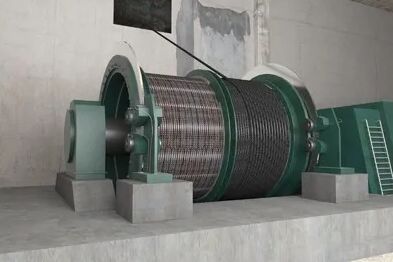

رافعة منجم احتكاك متعددة الحبال - رافعة منجم احتكاك متعددة الحبال من برج JKM، رافعة منجم احتكاك متعددة الحبال من نوع JKMD
تم تصميم هذه الرافعة بمجموعة من الميزات الفنية المتقدمة التي تضمن أداءً فائقًا وسلامة وقدرة على التكيف مع التطبيقات الصناعية المتنوعة:
تكوينات أسطوانة مرنة
متوفرة بتصميمات أسطوانة متكاملة ومن قطعتين وأربع قطع، يمكن تصميم المعدات لتلبية متطلبات الرفع المحددة لسيناريوهات العمل المختلفة، مما يوفر توافقًا قويًا وتنوعًا.
تصميم أخدود الحبل الأمثل
تتوفر أخاديد حبل الأسطوانة بخيارات متعددة: أخاديد حلزونية مشغولة بدقة، وأخاديد خطية مكسورة، أو أخاديد حلزونية مضغوطة على بطانات خشبية/بلاستيكية. مزودة بأجهزة انتقال حبل فولاذي بين الأخاديد، فهي تقلل بشكل فعال من تآكل الحبل وتطيل عمر خدمة الكابلات الفولاذية.
نظام فرملة عالي الكفاءة وموثوق به
اعتماد مكابح قرصية أسطوانية مثبتة في الخلف مع تحكم مشترك كهرومائي، يتم إقران الرافعة بنوعين من المحطات الهيدروليكية: الضغط المتوسط والمنخفض والضغط المتوسط والمرتفع.
تدعم المحطات الهيدروليكية ذات الضغط المتوسط والمنخفض أوضاع الفرملة على مرحلتين: قوة فرملة ثابتة بتأخير كهربائي وقوة فرملة ثابتة بتأخير هيدروليكي.
تتميز المحطات الهيدروليكية ذات الضغط المتوسط والمرتفع بخيارات فرملة على مرحلتين: تباطؤ ثابت وعزم فرملة ثابت.
يمكن تجهيز كلا النوعين من المحطات الهيدروليكية اختياريًا بأجهزة استشعار ضغط ومرحلات ضغط لمراقبة الضغط في الوقت الفعلي والتحكم الذكي.
اتصال ثابت بين المغزل والأسطوانة
يتم توصيل المغزل والأسطوانة عبر هيكل احتكاك مستوٍ بعزم دوران كبير، مما يضمن كفاءة عالية في نقل عزم الدوران، وتشغيلًا مستقرًا، وسهولة الصيانة، وتجنب مخاطر التشوه والارتخاء في ظل ظروف التحميل الثقيل.
مراقبة وحماية السلامة الشاملة
يتكون جهاز مراقبة الإشارات من مشفرات كهروضوئية ومتزامنات ومولدات سرعة منخفضة. يوفر وظائف حماية كاملة النطاق بما في ذلك إنذار السرعة الزائدة، ومنع الإفراط في اللف، واكتشاف فشل مؤشر العمق، وتحذير تآكل حذاء الفرامل ومراقبة إجهاد الزنبرك، مما يضمن التشغيل الآمن للمعدات في جميع الأوقات.
تصميم وحدة التحكم الإنساني
تأتي وحدة التحكم في طرازات متكاملة ومقسمة، وكلاهما مجهز بأضواء إشارة متكاملة، وأجهزة كهربائية عالية الموثوقية ومقابض تحكم متكاملة من النوع الجديد. تتميز بمؤشر عمق رقمي ونظام إشارة عمق مزدوج الوضع يجمع بين شاشات العرض الرقمية واللولبية. يتم تخصيص منصات مخصصة للتلفزيون الصناعي والكمبيوتر والطابعة لتلبية احتياجات الإدارة الذكية.
جهاز بكرة رأس متين
تعتمد بكرة الرأس هيكلًا ملحومًا متكاملًا أو من قطعتين، مدعومًا بمحامل دوارة لتدوير سلس. تم تجهيز حافة العجلة ببطانات احتكاك من مادة PVC أو النايلون، مما يقلل من مقاومة الاحتكاك والضوضاء، مع تعزيز مقاومة التآكل والاستقرار التشغيلي.
نظام تحكم ذكي اختياري
يمكن تجهيز الرافعة اختياريًا بنظام تشخيص وتحكم شبكة رافعة المنجم، مما يتيح المراقبة عن بعد وتشخيص الأعطال وتحليل البيانات. يساعد هذا في تحقيق الصيانة التنبؤية وتقليل وقت التوقف عن العمل وتحسين الكفاءة التشغيلية الإجمالية.
معلمات المنتج لآلة الرفع والنقل
رافعة منجم احتكاك متعددة الحبال من برج JKM
| الموديل | قطر العجلة الدليلية | حبل سلكي | أقصى سرعة رفع | مخفض السرعة | وزن إزاحة الأجزاء الدوارة (باستثناء المحرك والعجلة الدليلية) |
وزن إزاحة العجلة الدليلية |
الأبعاد (الطول×العرض×الارتفاع) |
ملاحظة | |||||
| أقصى شد ثابت | أقصى فرق شد ثابت بين حبلي سلك |
القطر الأقصى مع العجلات الدليلية |
القطر الأقصى بدون عجلة دليلية |
الفاصل الزمني | |||||||||
| م | كيلو نيوتن | مم | م/ث | الموديل | نسبة السرعة | طن | طن | م | |||||
| JKM-1.3×4(Ⅰ)E | 100 | 25 | 16.5 | 200 | 5 | XP550 | 11.5 | 2.1 | 6.4×6.5×1.6 | ||||
| JKM-1.6×4(Ⅰ)E | 150 | 40 | 19.5 | 8 | XP560 | 7.35 10.5 11.5 |
4 | 6.4×7×1.75 | |||||
| JKM-1.85×4(Ⅰ)E | 210 | 60 | 23 | 10 | XP800 | 5.8 | 7×7.5×2.02 | ||||||
| JKM-2×4(Ⅰ)E | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5.7 | 7×8×2.2 | في هذا الجدول، لا تشمل الأوزان والأبعاد أجهزة السحب الصغيرة | |||
| JKM-2.25×4(Ⅰ)E | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6.5 | 1.39 | 7.4×8×2.3 | |||
| JKM-2.8×4(Ⅰ)E | 2.5 | 335 | 100 | 28 | 250 | 14 |
XP1
000 |
9.1 | 2.48 | 8.5×10×2.65 | |||
| JKM-2.8×4(Ⅱ)E | P2H630 | 10 | 2.48 | 7.5×8.5×2.65 | |||||||||
| JKM-2.8×6(Ⅰ)E | 2.5 | 500 | 140 | 28 | 14 | XP1120 | 15.8 | 3.69 | 8×8.5×2.68 | ||||
| JKM-2.8×6(Ⅱ)E | P2H800 | 17.8 | 3.69 | 7.5×8.5×2.68 | |||||||||
| JKM-2.8×6(Ⅲ)E | 14 | 3.7 | 7.5×8×2.7 | ||||||||||
| JKM-3.25×4(Ⅰ)E | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7.35 10.5 11.5 |
13.36 | 2.72 | 8.9×8.9×2.98 | ||
| JKM-3.25×4(Ⅱ)E | P2H800 | 15.74 | 2.72 | 8.5×8.7×2.98 | |||||||||
| JKM-3.5×6(Ⅰ)E | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22.85 | 4.06 | 11.5×9.2×3.15 | |||
| JKM-3.5×6(Ⅱ)E | P2H900 | 25.6 | 4.06 | 10.5×9.2×3.15 | |||||||||
| JKM-3.5×6(Ⅲ)E | 21 | 4.06 | 8×9×3.2 | ||||||||||
| JKM-4×4(Ⅰ)E | 3.2 | 690 | 180 | 39.5 | 300 | 14 | XP1250 | 7.35 10.5 11.5 |
18.5 | 4.1 | 9×10×3.63 | ||
| JKM-4×4(Ⅱ)E | P2H900 | 24.7 | 4.1 | 9×10×3.63 | |||||||||
| JKM-4×4(Ⅲ)E | 16 | 4.1 | 7.5×9×3.63 | ||||||||||
| JKM-4×6(Ⅲ)E | 3.2 | 1030 | 270 | 39.5 | 300 | 22 | 6.5 | 9×9×3.63 | |||||
| JKM-4.5×6(Ⅲ)E | 3.6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12×9.5×3.9 | ||||
| JKM-5×6(Ⅲ)E | 4 | 1600 | 420 | 50 | 300 | ||||||||

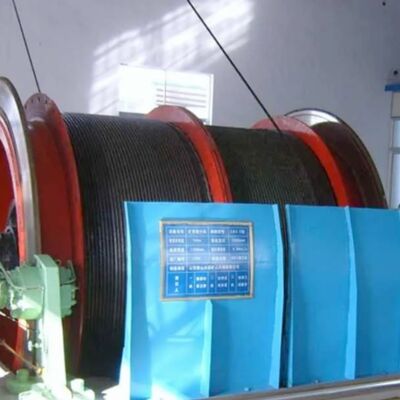

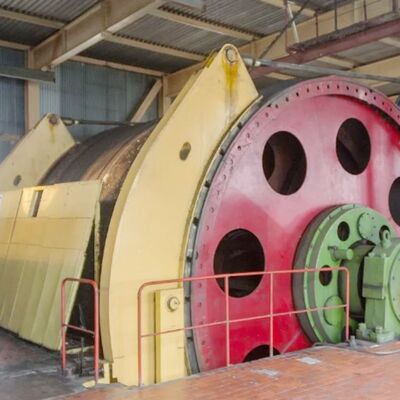

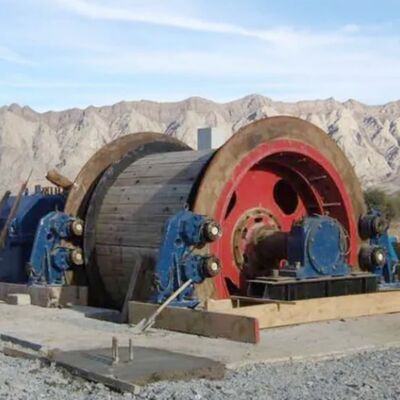

عرض المنتج لـآلة الرفع والنقل
آلة الرفع والنقل
