الفرن الدوار لأسمنت الجير النشط وسعر المصنع للفرن الدوار للأسمنت

كانت أفران الأسمنت الدوارة الأصلية تسمى أفران "العملية الرطبة".كانت في شكلها الأساسي بسيطة نسبيًا مقارنة بالتطورات الحديثة.تم توفير الوجبة الخام في درجة حرارة محيطة على شكل ملاط.

قد يصل طول فرن المعالجة الرطبة إلى 200 متر وقطره 6 أمتار.يجب أن تكون طويلة لأن الكثير من الماء يجب أن يتبخر وأن عملية نقل الحرارة ليست فعالة للغاية.

قد يحتوي الملاط على حوالي 40٪ ماء.هذا يتطلب الكثير من الطاقة ليتبخر ، وتهدف التطورات المختلفة للعملية الرطبة إلى تقليل محتوى الماء في الوجبة الخام.مثال على ذلك هو "مكبس الترشيح" (تخيل آلة موسيقية بطول 10-20 مترًا وعرضها عدة أمتار) - وُصفت هذه التعديلات بأنها عمليات "شبه رطبة".

استمرت العملية الرطبة لأكثر من قرن لأن العديد من المواد الخام مناسبة للمزج كملاط.أيضًا ، لسنوات عديدة ، كان من الصعب تقنيًا الحصول على مساحيق جافة تمتزج بشكل مناسب.
الأفران الدوارة للإسمنت بالطريقة الجافةالفرن الدوار للأسمنت الرطب والجاف

في الأعمال الحديثة ، تدخل المواد الخام المخلوطة إلى الفرن عبر برج التسخين المسبق.هنا ، يتم استخدام الغازات الساخنة من الفرن ، وربما الكلنكر المبرد في الطرف البعيد من الفرن ، لتسخين الوجبة الخام.ونتيجة لذلك ، تصبح الوجبة النيئة ساخنة بالفعل قبل أن تدخل الفرن.

تعتبر العملية الجافة أكثر كفاءة من الناحية الحرارية من العملية الرطبة.

مواصفات المنتج (م)	أبعاد الفرن			السعة (t / d)	سرعة الدوران (ص / دقيقة)	قوة المحرك (kw)	الوزن الإجمالي (ر)
	القطر (م)	الطول (م)	الانحراف (٪)
Φ2.5 × 40	2.5	40	3.5	180	0.44 - 2.44	55	149.61
Φ2.5 × 50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5 × 54	2.5	54	3.5	204	0.48-1.45	55	196.29
Φ2.7 × 42	2.7	42	3.5	320	0.10-1.52	55	198.5
Φ2.8 × 44	2.8	44	3.5	400	0.437-2.18	55	201.58
Φ3.0 × 45	3	45	3.5	500	0.5-2.47	75	210.94
Φ3.0 × 48	3	48	3.5	700	0.6-3.48	100	237
Φ3.0 × 60	3	60	3.5	800	0.3-2	100	310
Φ3.2 × 50	3.2	50	4	1000	0.6-3	125	278
Φ3.3 × 52	3.3	52	3.5	1300	0.266 - 2.66	125	283
Φ3.5 × 54	3.5	54	3.5	1500	0.55 - 3.4	220	363
Φ3.6 × 70	3.6	70	3.5	1800	0.25-1.25	125	419
Φ4.0 × 56	4	56	4	2300	0.41-4.07	315	456
Φ4.0 × 60	4	60	3.5	2500	0.396-3.96	315	510
Φ4.2 × 60	4.2	60	4	2750	0.4-3.98	375	633
Φ4.3 × 60	4.3	60	3.5	3200	0.396-3.96	375	583
Φ4.5 × 66	4.5	66	3.5	4000	0.41-4.1	560	710.4
Φ4.7 × 74	4.7	74	4	4500	0.35-4	630	849
Φ4.8 × 74	4.8	74	4	5000	0.396-3.96	630	899
Φ5.0 × 74	5	74	4	6000	0.35-4	710	944
Φ5.6 × 87	5.6	87	4	8000	ماكس 4.23	800	1265
Φ6.0 × 95	6	95	4	10000	ماكس 5	950 × 2	1659



فرن الجير: 2.5x78-4.9x69.5 م الفرن الدوار للجير

السعة: 70-1000 طن / د

لدى CITICIC فريق تطوير وبحث وتصميم فرن دوار للجير من الدرجة الأولى ، ووسائل اختبار وفحص مثالية ومعدات تصنيع وتكنولوجيات تصنيع للفرن الدوار الكبير الممتاز ، وشكلت تقنية متكاملة ونظام إنتاج متكاملالفرن الدوار للجيرخدمة تصميم وتصنيع وتركيب وتصحيح الأخطاء.





نشط الجيرفرن:الفرن الدوار للجير

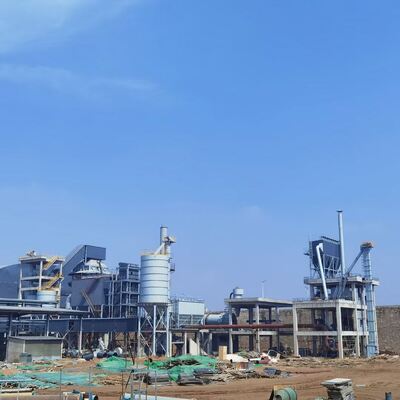

1991 - توريد المعدات الكاملة - خط إنتاج الجير النشط 600tpd
2005 - توريد المعدات الكاملة - خط إنتاج الجير النشط 800tpd (الأكبر في الصين)
2006 - بالتعاون مع شركة Minerals - مشروع الجير النشط 1000tpd



سيتيكالخصائص التقنية للفرن الدوار للجير:
  * يتكون جسم الفرن من جودة عالية مكون من الفولاذ الكربوني أو لوح من سبائك الصلب ولحام أوتوماتيكي ؛
* الاطارات ، الأسطوانة الدعم ،العتاد المفتوح يعتمد سبائك الصلب المصبوب.
*انزلاق محمل مع فجوة كبيرة لا تجريف تحمل البلاط ؛
* جهاز النقل يعتمد مخفض سطح الأسنان الصلب ، اقتران غشاء مرن ، محرك تيار مستمر ؛
* يعتمد عجلة تروس هيدروليكية ؛
*تم استخدام موازين التسخين المسبق على التوالي لعرض رأس الفرن ، وختم محكم لضغط الأسطوانة ؛
*جهاز محرك بطيء.



وصف الفرن الدوار للجير (معدات تكليس الجير النشط):
يمكن استخدام الجير النشط على نطاق واسع في مجموعة واسعة من الصناعات ، مثل الفولاذ والألومينا والمغنيسيوم وكربيد الكالسيوم ومجال صناعة الورق وما إلى ذلك. ولكن أيضًا تقلل من الاستهلاك والتكاليف وكذلك ضمان التشغيل المستقر لصناعة الصلب.بالنظر إلى الفوائد الاقتصادية المحتملة للجير النشط في مختلف المجالات ، قامت شركة CITIC HMC Co.، Ltd بتطوير الفرن الدوار للجير 1000 طن في اليوم للعملاء في جميع أنحاء العالم.والآن تم استقبال هذه الآلة بشكل جيد من قبل العملاء من فيتنام وروسيا وأفريقيا الوسطى وغيرها.



 مزايا الفرن الدوار للجير (معدات تكليس الجير النشط):
1. الإنتاجية العالية تجعل من الممكن استخدام الفرن الدوار للجير في خط إنتاج الجير النشط الكبير.
2. الفرن الدوراني للتكليس من النوع المفتوح له هيكل بسيط ، ويمكنه تفريغ غازات الكبريت في الوقت المناسب ، مما يجعله مناسبًا تمامًا لصناعة الفولاذ.
3. إنها قادرة على تكليس الحجر الجيري الناعم من 10 إلى 50mm مباشرة.

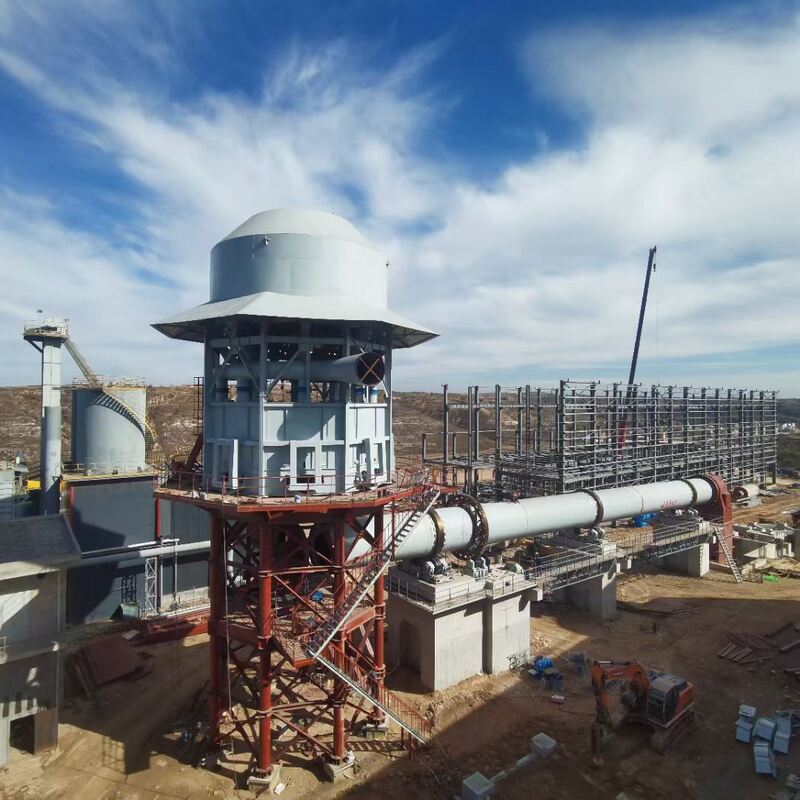

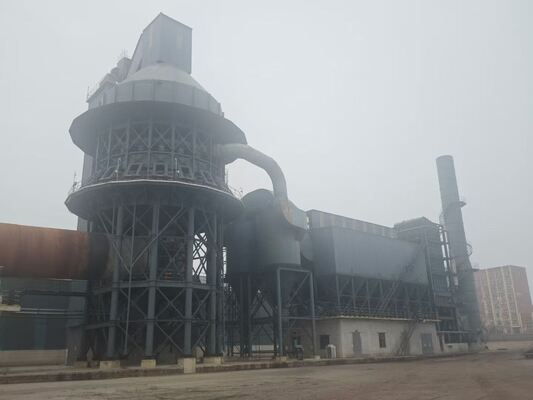

4. تم تجهيز التسخين العمودي في نهاية الفرن للاستفادة الكاملة من الغازات ذات درجة الحرارة العالية المتولدة أثناء التكليس.يمكن أن يسخن الحجر الجيري لظروف التحلل.بهذه الطريقة ، لا يساعد فقط على زيادة الإنتاج ، ولكن أيضًا في تقليل استهلاك الحرارة.
5. المبرد العمودي المجهز في رأس الفرن يمكن أن يساعد في تبريد الحجر الجيري ذو درجة الحرارة العالية ، وكذلك يجعله مريح للنقل والتخزين.إلى جانب ذلك ، يمكنها زيادة درجة الحرارة بشكل فعال داخل الفرن ، وبالتالي تقليل استهلاك الوقود.
6. غازات النفايات التي يتم تفريغها من جهاز التسخين العمودي ، تتراوح درجة حرارتها من 280 ° C إلى 350 ° C ، ومحتوى الغبار حوالي 20g / Nm3.لذلك من السهل التعامل مع هذه الغازات حسب متطلبات حماية البيئة.
7. مع الأداء المستقر ، فإن منتجنا من معدات تكليس الجير النشط مناسبة أيضًا لاستغلال المناجم



تخصيصالفرن الدوار للجير

رقم	المواصفات (م)	رسم لا.	المعلمات الأساسية			المخفض الرئيسي		المحرك الرئيسي			الوزن (ر)
			سرعة ص / دقيقة	ميل ٪	السعة t / d	نموذج	نسبة السرعة أنا	نموذج	قوة KW	سرعة ص / دقيقة
1	Φ2.5 × 78	J919	0.49 ~ 1.47	3.5	70 ~ 96	PT800 (3)	61.88		100		327.5
2	Φ3.2 / 3.4 × 60	J935	0.67 ~ 2.0	3	400	PT800 (3)	55.09		100		340.31
3	Φ3.5 × 115	928	0.46 ~ 1.38	3.5	450	PT800 (3)	61.88		75 × 2		776.81
4	Φ3.6 / 3.8 × 70	J939	0.4 ~ 2.0	3	600 ~ 660	BST-1790	46.146		160		480.4
5	Φ4.2 × 50	J940A	0.33 ~ 1.8	3	600 ~ 660	PT900 (3)	56.43		160		521.3
6	Φ4.2 × 50	J944	0.2 ~ 1.8	3	600 ~ 660	PT900 (3)	56.43		160		579
7	Φ3 × 46	J922A	0.45 ~ 1.8	3	200 ~ 220	ZSY450-63	63	SZN4-225-21	55	1000	201.8
8	Φ3.5 × 54	J969A	0.6 ~ 1.8	3.5	300 ~ 350	ZSY560-56	56	YP355S-8	132	750	340.7
9	Φ4.3 × 64		0.194 ~ 1.94	3.5	800	ZSY630-71	71	YZP355L-6	250	980	557.5
10	Φ4.9 × 69.5		0.179 ~ 1.79	3.5	1000	ZSY710-63	63	ZSN4-355-092	315	1000	750
