تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | سلسلة H. | اسم المنتج: | مجفف دوار |
|---|---|---|---|
| خاصية: | تجفيف بدرجة حرارة منخفضة | مميزات: | قدرة كبيرة منخفضة التكلفة |
| السعة (T / h): | 1.9-76 | شل كباج (م 3): | 9-285 |
| انحراف التثبيت (٪): | 3 ~ 5 | أعلى درجة حرارة للهواء الداخل (℃): | 700-800 |
| المحرك الرئيسي (kw): | 7.5-160 | الوزن (T): | 9-135 |
| تسليط الضوء: | مجفف هواء دوار 76T / H,مجفف هواء دوار 1.9T / H,مجفف دوار أسمنت 76T / H |
||
سعة كبيرة منخفضة الاستهلاك منخفضة التكلفة مجفف دوار تجفيف درجة حرارة منخفضة

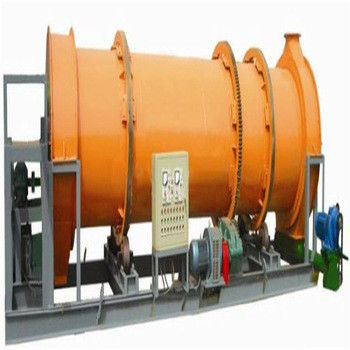

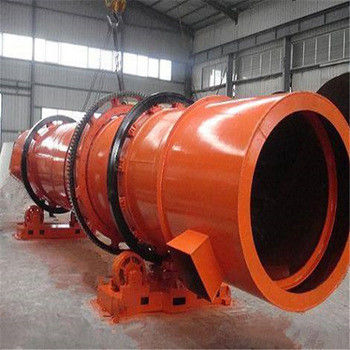

مجفف دوار
يستخدم المجفف الدوار لحرق مسحوق الفريت المغناطيسي الصلب ؛يمكن استخدامه أيضًا في صناعة الأسمنت والمعادن والصناعات الكيماوية.تتكون المعدات من الفرن الرئيسي وناقل الحركة الداعم وأنبوب التبريد ونظام الوقود والتحكم الكهربائي وأجهزة الرياح الثانية وجهاز إزالة غبار العادم وجسم الفرن المسبق.إنه يحتوي على إنذار درجة الحرارة الزائدة ، إنذار الحمل الزائد ، التحكم الأوتوماتيكي في درجة حرارة العمل ، وظائف ضبط أكسجين الفرن
مبدأ عمل مجفف الروتاري:
يتم إدخال المواد الرطبة من أحد طرفي المجفف ، أسفل لوحة النسخ ، قم بقلب قطعة قماش الأسطوانة الداخلية ، ويتم توزيع المواد بشكل موحد ومشتت في المجفف ، وملامسات كاملة لتيار الهواء الساخن (التيار المعاكس) لتسريع نقل حرارة التجفيف ، والقوة الدافعة للنقل الجماعي.أثناء عملية التجفيف ، والمواد الموجودة في لوحة النسخ وتيار الغاز الساخن مع ميل الدور ، يمكنها تنظيم الحركة إلى قسم آخر يشبه صمام التفريغ الشبيه بالنجوم لتفريغ المنتجات النهائية.
تطبيقات المجفف الدوار:
1. يتم تطبيقه على المواد الكيميائية الجافة والتعدين والمعادن والجزيئات الكبيرة للصناعات الأخرى أكثر من المواد المهمة.
مثل: الخام ، خبث الأفران العالية ، الفحم ، مسحوق المعادن ، الفوسفات ، كبريتات الأمونيوم.
2. للمسحوق المتطلبات الخاصة مثل: عامل الرغوة ، بقايا القش ، كربونات الكالسيوم المترسبة ، الطين المنشط ، المسحوق المغناطيسي ، الجرافيت ، الثمالة.
خاصية:
تتطلب التجفيف بدرجة حرارة منخفضة ، وتتطلب كميات كبيرة من مادة جافة مستمرة.
يتميز المجفف الدوار بدرجة عالية من الميكنة ، وقدرة إنتاجية كبيرة.
السائل من خلال الاسطوانة المقاومة صغيرة ، وظيفة الاستهلاك منخفضة.
القدرة القوية على التكيف مع خصائص المواد.
عملية مستقرة وتكاليف تشغيل منخفضة وتوحيد جيد للمنتج المجفف.
مجفف دوار سلسلة H
| المواصفات / م (ضياء. × طول) |
شل كباج (م 3) |
سعة (العاشر) |
التركيب الانحراف (٪) |
أعلى مدخل درجة حرارة الهواء (℃) |
المحرك الرئيسي (كيلوواط) |
وزن (ر) |
| Φ1.2 × 8.0 | 9.0 | 1.9 ～ 2.4 | 3 ～ 5 | 700 800 | 7.5 | 9 |
| Φ1.2 × 10 | 11.3 | 2.4 ～ 3.0 | 3 ～ 5 | 700 800 | 7.5 | 11 |
| Φ1.5 × 12 | 21.2 | 4.5 ～ 5.7 | 3 ～ 5 | 700 800 | 15 | 18.5 |
| Φ1.5 × 14 | 24.7 | 5.3 ～ 6.6 | 3 ～ 5 | 700 800 | 15 | 19.7 |
| Φ1.5 × 15 | 26.5 | 5.7 ～ 7.1 | 3 ～ 5 | 700 800 | 15 | 20.5 |
| Φ1.8 × 12 | 30.5 | 6.5 8.1 | 3 ～ 5 | 700 800 | 18.5 | 21.5 |
| Φ1.8 × 14 | 35.6 | 7.6 9.5 | 3 ～ 5 | 700 800 | 18.5 | 23 |
| Φ2.2 × 12 | 45.6 | 9.7 ～ 12.2 | 3 ～ 5 | 700 800 | 22 | 33.5 |
| Φ2.2 × 14 | 53.2 | 11.4 ～ 14.2 | 3 ～ 5 | 700 800 | 22 | 36 |
| Φ2.2 × 16 | 60.8 | 13.0 ～ 16.2 | 3 ～ 5 | 700 800 | 22 | 38 |
| Φ2.4 × 14 | 63.3 | 13.5 ～ 16.9 | 3 ～ 5 | 700 800 | 37 | 45 |
| Φ2.4 × 18 | 81.4 | 17.4 ～ 21.7 | 3 ～ 5 | 700 800 | 37 | 49 |
| Φ2.4 × 20 | 90.4 | 19.3 ～ 24.1 | 3 ～ 5 | 700 800 | 45 | 54 |
| Φ2.4 × 22 | 99.5 | 21.2 ～ 26.5 | 3 ～ 5 | 700 800 | 45 | 58 |
| Φ2.6 × 24 | 127.4 | 27.2 ～ 34.0 | 3 ～ 5 | 700 800 | 55 | 73 |
| Φ3.0 × 20 | 141.3 | 30.1 ～ 37.7 | 3 ～ 5 | 700 800 | 75 | 85 |
| Φ3.0 × 25 | 176.6 | 37.7 ～ 47.1 | 3 ～ 5 | 700 800 | 75 | 95 |
| Φ3.2 × 25 | 201 | 42.9 ～ 53.6 | 3 ～ 5 | 700 800 | 90 | 110 |
| Φ3.6 × 28 | 285 | 60.8 76.0 | 3 ～ 5 | 700 800 | 160 | 135 |
مجفف دوار الحرارة غير المباشرة
| بند قطر الاسطوانة × طول الاسطوانة |
ضياء الداخلية.من الاسطوانة الخارجية (مم) |
ضياء الداخلية.من الاسطوانة الداخلية (مم) |
طول الاسطوانة (م) |
حجم الاسطوانة (م 3) |
ميل الاسطوانة | نوع لوحة الرفع | أعلى درجة حرارة للهواء الداخل (℃) |
الأبعاد (م) |
| Φ1.5 × 15 م Φ1.5 × 17 م Φ1.5 × 19 م |
1500 | 500 | 15 17 19 |
20.27 22.97 25.68 |
3-5٪ | نوع الرفع | 850 | 16.2 × 2.7 × 2.7 18.2 × 2.7 × 2.7 20.0 × 2.9 × 2.9 |
| Φ1.8 × 21 م Φ1.8 × 23 م Φ1.8 × 25 م |
1800 | 650 | 21 23 25 |
35.91 39.33 42.75 |
3-5٪ | نوع الرفع | 850 | 22.5 × 2.7 × 2.7 24.5 × 2.9 × 2.9 26.5 × 2.9 × 2.9 |
| Φ2.2 × 21 م Φ2.2 × 23 م Φ2.2 × 25 م |
2200 | 800 | 21 23 25 |
58.10 63.61 69.15 |
3-5٪ | نوع الرفع | 850 | ——— |
