تفاصيل المنتج:
شروط الدفع والشحن:
|
| مقاس جير: | فرن دوار مقاس والعتاد ومطحنة الكرة | قطر الدائرة: | 100 ملم إلى 16000 ملم مقاس كحد أدنى |
|---|---|---|---|
| وزن: | ماكس 120 طن متري قطعة واحدة | نطاق الوحدة: | 10 وحدة إلى 70 وحدة |
| المعايير / الشهادات: | UNI EN ISO ، AWS ، ASTM ، ASME ، DIN | الوحدة القصوى: | 45 بواسطة hob |
| التطبيقات: | يتم تطبيق تروس الأحجام الخاصة بنا في صناعات الأسمنت والمعادن | فرن التروس: | نحن المورد الرئيسي "تروس الفرن" للمصانع المختلفة |
| مطحنة الكرة مقاس جير: | المطبقة في صناعات الأسمنت والمعادن | آلات قطع التروس: | 16 م CNC Hobbing آلة |
| ميناء: | تشينغداو وشانغهاي وتيانجين | ||
| تسليط الضوء: | ترس حلزوني متعرج مزدوج,ترس حلزوني متعرج مفرد,ترس دودي حلزوني متعرج مفرد |
||
|
|
نحن نقدم تروس مقاسات بثلاثة تصميمات مختلفة
1. الفولاذ الملفق
- حلقة مزورة
- لوحة ملفوفة
فولاذ صلب
حديد الزهر المطيل (عقدي)
أصبحت التروس المصنعة أكثر شيوعًا في الماضي وهي مبنية بمواد حواف تروس فولاذية مطروقة وهيكل هيكل ملحوم كهربائيًا.الحلقات مصنوعة من كتلة كاملة من سبائك الصلب عالية المقاومة.بعد المعالجة الخشنة للحلقة ، نجري معالجة حرارية تصلب وتلطيف من أجل تحسين الخصائص الميكانيكية وبالتالي أداءها ذي الصلة.
طرق التروس المصطنعة
1. هيكل المواد المزورة يستبعد مخاطر الادراج
2. يتم تجنب عيوب الهيكل مثل ثقوب الغاز ، الانكماش الصغير ، ثقوب المسامير ، التمزق الساخن ، شوائب الرمل والخبث
3. ومن ثم ، فإن عملية اللحام لإصلاح هيكل الجسم وعلى سبيل المثال طحن المناطق المسننة غير مطلوبة.
4. إجراء التصنيع الملفق يستبعد الحاجة إلى الأنماط والناهضات
5. مادة الحافة لديها صلابة أعلى وقوة أعلى من المواد المستخدمة في الهيكل الأساسي (على سبيل المثال ، الويب ، ألواح التقوية)
سمات
1. الأسنان الخارجية
أقصى قطر: 16000 مم
عرض الوجه المسنن: 1700 مم
الحد الأقصى للوحدة: 45 بالموقد
الحد الأقصى للوحدة: 65 قاطع تشطيب تروس
2. الأسنان الداخلية
أقصى قطر للقطر: 6500 مم
الحد الأقصى للوحدة: 25.4
عرض الوجه المسنن: 400 مم
عملية تزوير المواد
صقل
المتداول النهائي
تبريد الفرن
السيطرة على الإنتاج
تبريد المياه
اختبار الصلابة
خشن بالقطع
الاختبار بالموجات فوق الصوتية وفحص الأبعاد
شهادة الفحص النهائي
المعايير / الشهادات
UNI EN ISO
AWS
ASTM
ASME
DIN
التطبيقات
يتم تطبيق التروس الخاصة بنا في صناعات الأسمنت والمعادن:
أنواع مختلفة من المطاحن الأفقية
مجففات دوارة
الأفران الدوارة
أي تطبيق حلقة تروس كبيرة أخرى
مواصفات المسبوكات الفولاذية لمطاحن الطحن
د.تقرير الفحص بالموجات فوق الصوتية (قبل وبعد الإصلاحات)
ه.تقرير فحص الجسيمات المغناطيسية (قبل وبعد الإصلاحات)
F.تقرير الأبعاد
ز.خرائط إصلاح اللحام
ح.سجل إجراءات اللحام والتأهيل الإجرائي
أنا.مؤهل لحام
ي.مؤهل مفتش اختبار غير تدميري
|
غرض |
السمات الهيكلية |
قياس المعالجة |
محتوى الاختبار |
|
مقاس جير |
(1) GS42CrMo4Alloy Steel (معايير ملكية الشركات) HB 220 ~ 240 (2) شبه منظم ، Y- تكلم |
(1) تكرير الصلب الخارجي (الأرجون RH ومعالجة الفراغ) (4) hobbing الخشنة ، وقت التحرير ، إصلاح سطح المفصل ، ثم لفة دقيقة |
(1) الخواص الميكانيكية للمسبوكات والتركيب الكيميائي (المعيار الداخلي) |
المتطلبات الفنية لحلقة CITICIC Gear الكبيرة:
1) قبل تطبيع معالجة تصلب السطح ، يجب أن تكون الصلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة المطلقة Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، استطالة D5 11٪ ، تقليل المنطقة W 25٪ ، صلابة التأثير Ak 30J ؛تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعال 3 ~ 5 مم.
2) الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تلبي الجودة متطلبين معايير GB / T9444-88.
3) لاحظ أن الصب لا يتم تقريبه من R5 إلى R10.
4) شطب الأسنان في كلا الطرفين و 1 45 ب. .

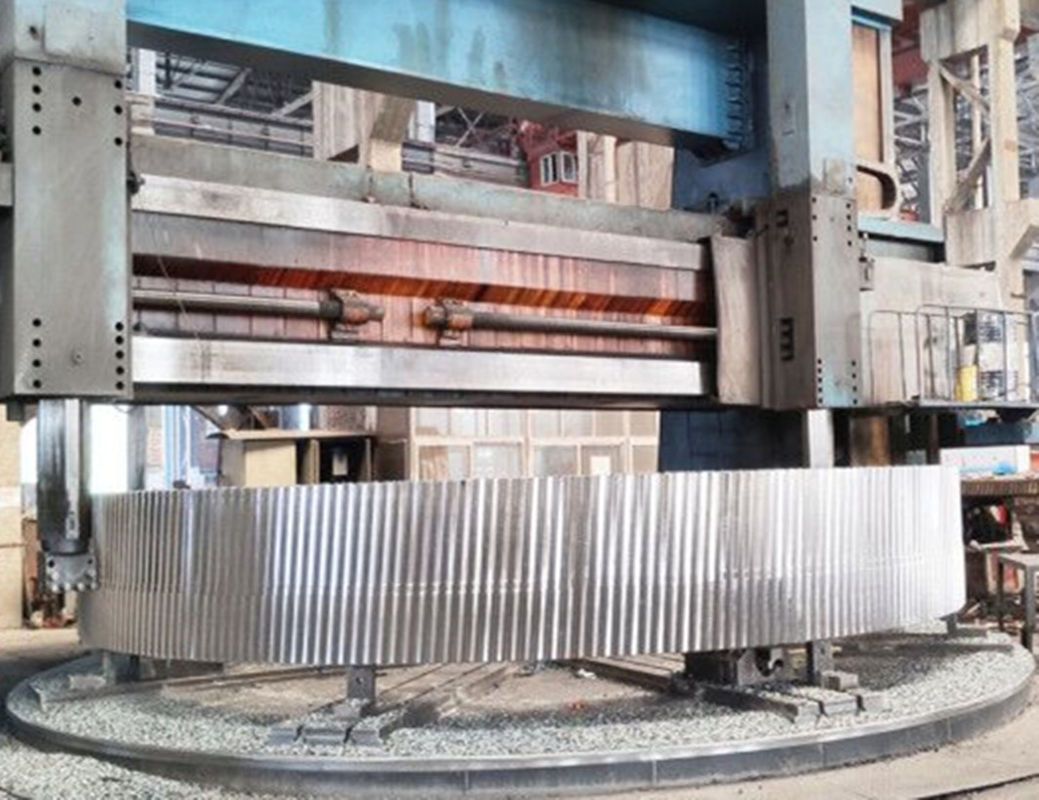

2 عملية تصنيع العتاد الدائري الكبير
2.1 من الخام
يتم توفير صب الصلب الفارغ من قبل شركة CITIC Heavy Machinery Co.، Ltd. مصنع الحدادة الثقيل ، الذي يتم تشغيله وفقًا لمعيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وتجهيز المسبوكات ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للصلب الفارغ
الشيكات ، وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء أسفل.
2.2 التخشين
عبرت عن طريق الرسم والبقاء خارج البدل ، والمحاذاة ، والاتصال ، والمعالجة داخل وخارج الدائرة ، والجمع بين طحن الوجه ، والحفر والعمليات الأخرى.
2.3 إصابة الاستكشاف
الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تفي الجودة الداخلية بمتطلبات معايير GB7233-87.
2.4 تطبيع المعالجة
أزواج شبه حلقة تطبيع ومعالجة التقسية ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛تشوه الرسومات الصحفية لفحص العتاد نصف الدائري بعد المعالجة الحرارية.
2.5 بالقطع
أول حلقة ونصف مصنوعة من براغي عالية القوة تربط الحلقة ككل ، العملية الشاملة عن طريق رسم دائرة أسنان Quannei Wai والنهاية العلوية والسفلية ، ثم رسم متطلبات عملية الطحن وآلاتها.
2.6 القضاء على إجهاد المعالجة
الحلقة الكلية ملدنة للقضاء على الإجهاد.
2.7 تصلب سطح الحلقة الكلي
إذا كان على طول سطح الأسنان السنخية تصلب الحث ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب فعالة 3 ~ 5 مم.
2.8 الفحص النهائي
أولاً ، إخماد تردد الكشف ، الصلابة بعد تقسية تروس حلقة التروس تفي بمتطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجم D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى يتم التأهيل ؛ثالثًا ، فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات معيار GB / T9444-88 ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.

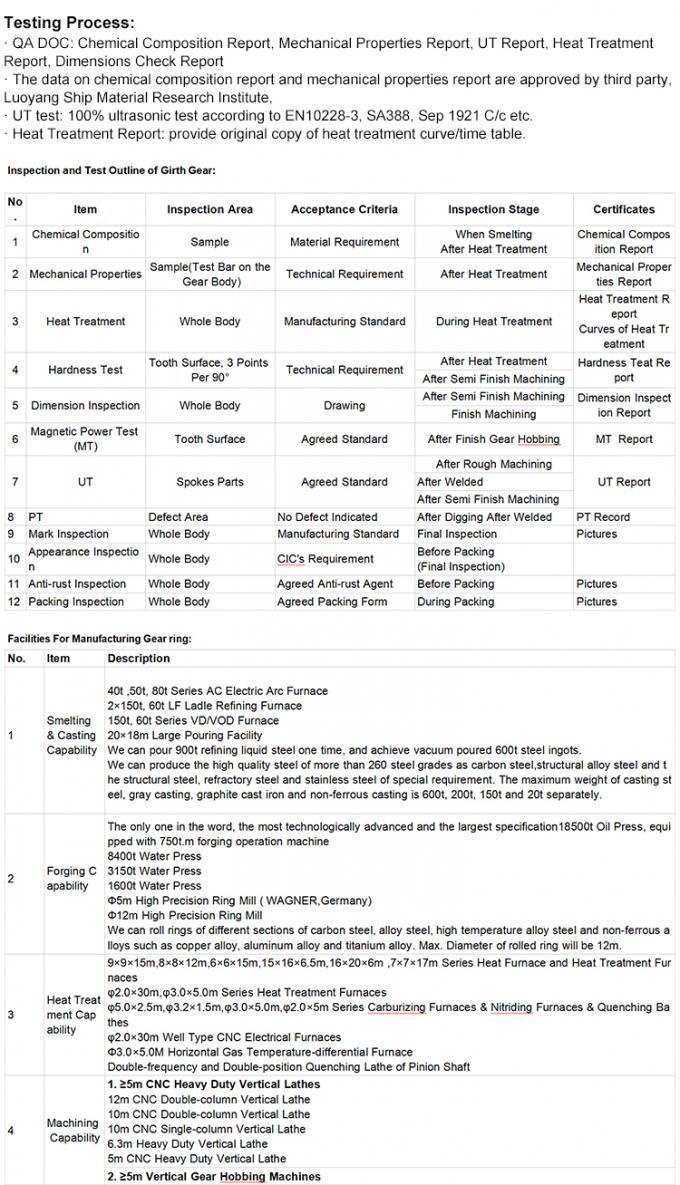

| لا. | عملية | برنامج ل الاختبارات | تقتيش معدات | ||
|
1 |
|
1. المواد: جودة عالية من الصلب المصبوب 2. صياغة عملية صب معقولة وضمان جودة الصب عن طريق محاكاة الكمبيوتر للتصلب 3. صياغة عملية صهر معقولة لضمان التركيب الكيميائي للصب 4. صياغة عملية المعالجة الحرارية المعقولة لضمان تحقق من الخواص الميكانيكية للصب
|
|||
|
2 |
|
1. التحكم الصارم في جودة الرمل من النوع (الأساسي) ، وضمان قوة المياه والتحكم فيها 2. تدك الرمال ، تلميع السطح المائل ، فرشاة الطلاء مرتين 3. ضع رافع السكب والحديد البارد حسب متطلبات العملية 4. نظف واخبز كما هو مطلوب تجويف
|
|
تحقق من جودة الرمل من النوع (اللب) والرمل السطحي 2. تحقق من حجم التجويف تحقق من وقت الخبز
|
|
|
3 |
صب الصهر |
1. اختر الحديد الزهر منخفض SP ، واختر خردة الصلب ، والمواد المساعدة وسبائك فرن الخبز وفقًا للعملية 2. طبقاً لعملية الصهر الخاصة ، يصنع الفولاذ العناصر الخطرة ليرة سورية تفي بمعايير الرقابة الداخلية 3. يتم معالجة الفولاذ المصهور النهائي بنفخ الأرجون في المغرفة وإزالة الغازات الدورانية بالفراغ على الجانب الأيمن لجعل تركيبة الفولاذ المصهور موحدة ، وتقليل الأكسجين الضار (H ، O) ، وتوحيد درجة الحرارة ، وزيادة سيولة الفولاذ المصهور ، وذلك لضمان تجديد سائل جيد للصب ومنع الصب من المسامية والعيوب الأخرى تحكم صارم في درجة حرارة الصب وسرعة الصب وفقًا للأحكام |
فرن 50 طن معدات تفريغ الدورة الدموية للفراغ Rh لجهاز نفخ الأرجون
|
1. يجب أن تلبي مواد الفرن المتطلبات التكنولوجية 2. التحكم في درجة حرارة التغذية وكمية التغذية ووقت الغليان النقي ودرجة حرارة الصلب 3. يستخدم مطياف القراءة المباشرة للكشف السريع عن التركيب الكيميائي أمام الفرن لضمان أن الجهاز في أفضل حالة أثناء الصهر وأن التركيب الكيميائي للمنتج النهائي يلبي المتطلبات أثناء الصب 4. تحقق من معلمات نفخ الأرجون ومعالجة الفراغ RH 5. تحقق من درجة حرارة البداية و وقت الصب
|
مطياف القراءة المباشرة المعدات الفيزيائية والكيميائية
|
|
4 |
التنظيف والمعالجة الحرارية |
1. يجب ألا يكون وقت الحفاظ على الحرارة الداخلية لقالب الصب أقل من متطلبات العملية 2. مواسير الرمل ، السفع بالخردق ، القطع والصب تلبي المتطلبات التكنولوجية 3. إجراء المعالجة الحرارية الفارغة بصرامة لضمان توحيد درجة حرارة الفرن وصقل الهيكل الأصلي للصب
|
50 ت آلة الرمل المتساقطة الخاملة و 8.5 × 12 م فرن المعالجة الحرارية
|
1. تحقق من سجل درجة حرارة الفرن 2. يتم معالجة العينة بالحرارة بالصب في نفس الفرن ، ويتم إرسال الخواص الميكانيكية لفحصها على الفور 3. تحقق من جودة سطح الفراغ الكمية والبعد الهندسي وبدل التشغيل الآلي
|
المعدات الفيزيائية والكيميائية |
|
5 |
خشن بالقطع |
1. بدل احتياطي للمعالجة الخشنة وفقاً للشروط التكنولوجية علاج الشيخوخة الاصطناعية
|
مخرطة عمودية 8.5 × 12 م فرن المعالجة الحرارية
|
تحقق من الحجم الفحص البصري للعيوب الفحص بالموجات فوق الصوتية
|
|
