تفاصيل المنتج:
شروط الدفع والشحن:
|
| مقاس جير: | فرن دوار وطاحونة كروية مقاس جير | مواد: | صلب |
|---|---|---|---|
| قطر الدائرة: | الحد الأدنى من 100 مم إلى 16000 مم مقاس محيط | وزن: | ماكس 120 طن متري قطعة واحدة |
| نطاق الوحدة: | 10 وحدة إلى 70 وحدة | المعايير / الشهادات: | UNI EN ISO ، AWS ، ASTM ، ASME ، DIN |
| الوحدة القصوى: | 45 بواسطة hob | التطبيقات: | الصناعات الاسمنتية والمعدنية |

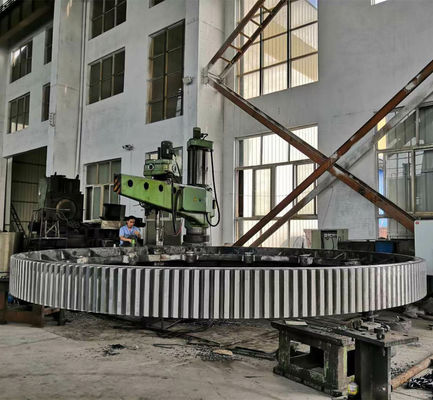

| تسليط الضوء: | 120MT Ball Mill Girth Gear,قطعة واحدة لمطحنة الكرة,ترس مقاس الفرن الدوار 120MT |
||
|
مخطط الفحص والاختبار لمقاس المقاس:
| رقم. | العنصر | منطقة التفتيش | معايير القبول | مرحلة التفتيش | الشهادات |
| 1 | المواد الكيميائية تكوين |
عينة | الشرط المادي | عند الصهر بعد المعالجة الحرارية |
التركيب الكيميائي تقرير |
| 2 | ميكانيكي الخصائص |
عينة (شريط الاختبار على جسم الترس) | المتطلبات التقنية | بعد المعالجة الحرارية | الخصائص الميكانيكية تقرير |
| 3 | الحرارة علاج او معاملة |
كل الجسم | معيار التصنيع | أثناء المعالجة الحرارية | تقرير المعالجة الحرارية منحنيات الحرارة علاج او معاملة |
| 4 | صلابة اختبار |
سطح الأسنان ، 3 نقاط لكل 90 درجة | المتطلبات التقنية | بعد المعالجة الحرارية | تقرير صلابة الحلمة |
| بعد نصف تشطيب بالقطع |
|||||
| 5 | البعد تكمن |
كل الجسم | رسم | بعد نصف تشطيب بالقطع |
فحص الأبعاد تقرير |
| الانتهاء من الآلات | |||||
| 6 | اختبار القدرة المغناطيسية (MT) | سطح الأسنان | المعيار المتفق عليه | بعد الانتهاء من العتاد هوبينغ |
تقرير MT |
| 7 | يوتا | أجزاء المتحدث | المعيار المتفق عليه | بعد المعالجة الخشنة | تقرير UT |
| بعد اللحام | |||||
| بعد نصف تشطيب بالقطع |
|||||
| 8 | PT | منطقة العيب | لا يوجد عيب مبين | بعد الحفر بعد اللحام |
سجل PT |
| 9 | علامة التفتيش | كل الجسم | معيار التصنيع | الفحص النهائي | الصور |
| 10 | فحص المظهر | كل الجسم | متطلبات CIC | قبل التعبئة (الفحص النهائي) | |
| 11 | مضاد للصدأ تكمن |
كل الجسم | عامل متفق عليه لمكافحة الصدأ | قبل التعبئة | الصور |
| 12 | التعبئة تكمن |
كل الجسم | نموذج التعبئة المتفق عليه | أثناء التعبئة | الصور |
مرافق تصنيع حلقات التروس:
| رقم | العنصر | وصف |
| 1 | القدرة على الصهر والصب |
فرن القوس الكهربائي سلسلة 40t ، 50t ، 80t يمكننا سكب 900 طن من الفولاذ السائل مرة واحدة ، وتحقيق فراغ سكب 600t سبائك الصلب. يمكننا إنتاج الفولاذ عالي الجودة لأكثر من 260 درجة فولاذية مثل الفولاذ الكربوني والصلب الهيكلي والصلب الهيكلي والفولاذ المقاوم للحرارة والفولاذ المقاوم للصدأ للمتطلبات الخاصة. الحد الأقصى لوزن الفولاذ المصبوب ، المصبوب الرمادي ، الحديد الزهر الجرافيت والمسبوكات غير الحديدية هو 600 طن ، 200 طن ، 150 طن و 20 طن على حدة. |
| 2 | القدرة على تزوير | الوحيد في العالم ، الأكثر تقدمًا من الناحية التكنولوجية والأكبر مكبس زيت 18500 طن ، مزود بآلة عملية تزوير 750 طن 8400t مكبس مياه 3150t مكبس مياه 1600t مكبس مياه مطحنة الحلقة عالية الدقة Φ5m (ألمانيا) حلقة عالية الدقة Φ12 م ميل يمكننا دحرجة حلقات من أقسام مختلفة من الفولاذ الكربوني ، وسبائك الفولاذ ، وسبائك الصلب ذات درجة الحرارة العالية ، والسبائك غير الحديدية مثل سبائك النحاس ، وسبائك الألومنيوم ، وسبائك التيتانيوم. الأعلى.سيكون قطر الحلقة الملفوفة 12 م. |
| 3 | القدرة على المعالجة الحرارية |
9 × 9 × 15 م ، 8 × 8 × 12 م ، 6 × 6 × 15 م ، 15 × 16 × 6.5 م ، 16 × 20 × 6 م ، 7 × 7 × 17 م سلسلة الأفران الحرارية وأفران المعالجة الحرارية أفران المعالجة الحرارية φ2.0 × 30m ، φ3.0 × 5.0m |
| 4 | القدرة بالقطع |
1. ≥ 5m CNC المخارط العمودية الثقيلة مخرطة عمودية مزدوجة العمود CNC 12 م
2. ≥5m آلات Hobbing العمودي
3. آلات طحن العتاد عالية الدقة المستوردة
4. آلات طحن وحفر كبيرة |
التروس الطوقعرضت تجد تطبيقًا واسعًا في قطاعات صناعية مختلفة بما في ذلك مصانع الحديد الإسفنجي وصناعة الصلب والأسمنت وصناعة التعدين وطواحين الرياح وكذلك في قطاعات الصناعة الأخرى.يتم توفيرها في نطاق وحدة من 10 وحدات إلى 70 وحدة وبأقطار لا تقل عن 100 مم إلى 15000 مم.علاوة على ذلك ، فإن هذه تشمل أقصى وزن 70 طن متري قطعة مفردة.هنا ، تشتمل مجموعة صناديق التروس / التروس الصلبة والأرضية على علب التروس الدودية ، والتروس الحلزونية / المزدوجة الحلزونية / علب التروس ، وعلب التروس الحلزونية المخروطية ، وعلب التروس الكوكبية وغيرها.
نقوم ببناء التروس المُلفقة الخاصة بنا باستخدام مواد حواف التروس المطروقة والأجسام المصنوعة في هيكل ملحوم كهربائيًا.بالمقارنة مع التروس ذات الأحجام مع المواد الأساسية المصبوبة ، فإن عملية التصنيع أكثر تعقيدًا ، فضلاً عن كونها أكثر موثوقية.يضمن الهيكل البلوري الموحد والمتجانس للحواف المطروقة خصائص مادة متطابقة في جميع أنحاء الأسنان بالكامل.يتم استبعاد عيوب الصب مثل الدموع الساخنة أو المسامية أو الانكماش - مما ينتج عنه ترس أقوى وأكثر موثوقية.
عند توريد التروس المصنوعة من حديد الزهر المطيل أو الحديد الزهر ، فإننا نصدر المواد الخام من المسابك الرائدة عالميًا - ونعمل عن كثب معهم لضمان أعلى مستويات الجودة.
تضمن طريقة الإنتاج المتطورة لدينا أن تروس محيطنا توفر الطاقة المثلى والتشغيل المستقر للمطحنة أو الفرن الخاص بك ، إلى جانب مقاومة التآكل العالية ووقت التشغيل الطويل.هناك خمس خطوات لعملية التصنيع الخاصة بنا لتروس الأحجام المصنعة ، بما في ذلك فحوصات الجودة الصارمة بعد اللحام النهائي وقطع الأسنان:
نطاق الوحدة: 10 وحدة إلى 70 وحدة.
قطر الدائرة: 100 ملم إلى 16000 ملم كحد أدنى.
وزن: ماكس 120 طن متري قطعة واحدة.
صناديق التروس / التروس الأرضية الصلبة:
التقييمات:
مع أكثر من 1000 مقاس من التروس المباعة في جميع أنحاء العالم ، تعد ZTIC Gear موردًا رائدًا في صناعة الأسمنت والمعادن.وكعضو في AGMA (الرابطة الأمريكية لمصنعي المعدات) ، فإننا نشارك بنشاط في تحديد معيار حسابات تصنيف التروس وعوامل الخدمة.
نحن نقدم تروس مقاسات بثلاثة تصميمات مختلفة
أصبحت التروس المصنعة أكثر شيوعًا في الماضي وهي مبنية بمواد حواف تروس فولاذية مطروقة وهيكل هيكل ملحوم كهربائيًا.الحلقات مصنوعة من كتلة كاملة من سبائك الصلب عالية المقاومة.بعد المعالجة الخشنة للحلقة ، نجري معالجة حرارية تصلب وتلطيف من أجل تحسين الخصائص الميكانيكية وبالتالي أداءها ذي الصلة.
طرق التروس المصطنعة
ستعمل هذه الميزات على تقليل المهلة الزمنية والتكاليف.يضمن التصنيع المُلفق تسليمًا سريعًا.
هذا مفيد بشكل خاص في حالة الطوارئ ، حيث تعاني حافة التروس الحالية من التلف
سمات
عملية تزوير المواد
• صقل
• المتداول النهائية
• تبريد الفرن
• التحكم في الإنتاج
• تبريد المياه
• اختبار الصلابة
• تصنيع الآلات الخام
• اختبار الموجات فوق الصوتية وفحص الأبعاد
• شهادة الفحص النهائي
المعايير / الشهادات
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
التطبيقات
يتم تطبيق التروس الخاصة بنا في صناعات الأسمنت والمعادن:
• أنواع مختلفة من المطاحن الأفقية
• مجففات دوارة
• الأفران الدوارة
• أي تطبيق حلقة تروس كبيرة أخرى
استثمرت ZTIC Gear في موارد كبيرة وحققت العديد من الابتكارات مع التروس.يعد الجمع الصحيح بين المواد والصلابة والتشطيب بين الترس والعتاد أمرًا ضروريًا لإطالة عمر المعدات المثبتة.نقوم بتصميم وتصنيع التروس لتلائم احتياجات كل العملاء ، بغض النظر عن مدى تميز الموقف.
تصميم ترس
التجسيد
صفات
المعايير / الشهادات
مزايا
نحن المورد الرئيسيفرن التروسلمختلف النباتات على النحو المبين أدناه.
قدرة قطع التروس:
تتوفر تروس محيط الفرن بشكل أساسي في جزئين ، أربعة أجزاء ، 8 أجزاء أو قطاعات متعددة حسب المتطلبات والملاءمة مع تطبيق التروس.
في مجال مكونات مطحنة الطحن ، نقوم بتوريد رؤوس المطاحن ، مدخل التغذية ، أسطوانة الطحن ، حلقة ركوب فرن الأسمنت ، تروس الصب ، كتلة عمود الدوران.
وثائق ضمان الجودة
يجب تقديم التقارير التالية إلى قسم ضمان الجودة:
أ.تقرير الكيمياء
ب.تقرير فعلي
ج.مستندات المعالجة الحرارية
سيتيك HMC Q / HM 973.2-2007
مواصفات المسبوكات الفولاذية لمطاحن الطحن
15
د.تقرير الفحص بالموجات فوق الصوتية (قبل وبعد الإصلاحات)
ه.تقرير فحص الجسيمات المغناطيسية (قبل وبعد الإصلاحات)
F.تقرير الأبعاد
ز.خرائط إصلاح اللحام
ح.سجل إجراءات اللحام والتأهيل الإجرائي
أنا.مؤهل لحام
ي.مؤهل مفتش اختبار غير تدميري
|
العنصر |
السمات الهيكلية |
قياس المعالجة |
محتوى الاختبار |
|
مقاس جير |
(1) GS42CrMo4سبائك الصلب (معايير ملكية الشركات) HB 220 ~ 240 (2) شبه منظم ، Y- تكلم(3) حلزوني (4) الختم المعقول وهيكل المحاذاة لسبائك الصلب (معايير ملكية الشركات) |
(1) تكرير الصلب الخارجي (الأرجون RH ومعالجة الفراغ)
(2) تكنولوجيا الرمل المعلقة بالقالب البارد الملكية لضمان الصب والأسنان كثيفة (3) التطبيع (تكنولوجيا الملكية) لضمان صلابة سطح الأسنان بعد، بعدما (4) hobbing الخشنة ، وقت التحرير ، إصلاح سطح المفصل ، ثم لفة دقيقة
(5) المسطح المصنوع منزليًا بشكل جيد |
(1) الخواص الميكانيكية للمسبوكات والتركيب الكيميائي (المعيار الداخلي) (2) التخشين بعد الاختبار الصوتي (3) نصف تشطيب ، والتشطيب بعد الاختبار بالموجات فوق الصوتية وفحص الجسيمات المغناطيسية (4) فحص الجسيمات المغناطيسية على سطح الأسنان ، اختبار الصلابة (5) فحص تحمل الأسنان (6) اختبار تحميل تجميع المصنع للتحقق من دقة حجم الترس |
المتطلبات الفنية لحلقة ZTIC Gear الكبيرة:
1) قبل تطبيع معالجة تصلب السطح ، يجب أن تكون الصلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة المطلقة Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، استطالة D5 11٪ ، تقليل المنطقة W 25٪ ، صلابة التأثير Ak 30J ؛تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعال 3 ~ 5 مم.
2) الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تلبي الجودة متطلبين معايير GB / T9444-88.
3) لاحظ أن الصب لا يتم تقريبه من R5 إلى R10.
4) شطب الأسنان عند كلا الطرفين و 1 45 ب. .
2 عملية تصنيع العتاد الدائري الكبير
2.1 من الخام
يتم توفير صب الصلب الفارغ من قبل شركة CITIC Heavy Machinery Co.، Ltd. مصنع الحدادة الثقيل ، الذي يتم تشغيله وفقًا لمعيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وتجهيز المسبوكات ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للصلب الفارغ
الشيكات ، وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء أسفل.
2.2 التخشين
عبرت عن طريق الرسم والبقاء خارج البدل ، والمحاذاة ، والاتصال ، والمعالجة داخل وخارج الدائرة ، والجمع بين طحن الوجه ، والحفر والعمليات الأخرى.
2.3 إصابة الاستكشاف
الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تفي الجودة الداخلية بمتطلبات معايير GB7233-87.
2.4 تطبيع المعالجة
أزواج شبه حلقة تطبيع ومعالجة التقسية ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛تشوه الرسومات الصحفية لفحص العتاد نصف الدائري بعد المعالجة الحرارية.
2.5 بالقطع
أول حلقة ونصف مصنوعة من براغي عالية القوة تربط الحلقة ككل ، العملية الشاملة عن طريق رسم دائرة أسنان Quannei Wai والنهاية العلوية والسفلية ، ثم رسم متطلبات عملية الطحن وآلاتها.
2.6 القضاء على إجهاد المعالجة
الحلقة الكلية ملدنة للقضاء على الإجهاد.
2.7 تصلب سطح الحلقة الكلي
إذا كان على طول سطح الأسنان السنخية تصلب الحث ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب فعالة 3 ~ 5 مم.
2.8 الفحص النهائي
أولاً ، إخماد تردد الكشف ، الصلابة بعد تسنين حلقة تروس التروس تفي بمتطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجم D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى يتم تأهيله ؛ثالثًا ، فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تلبي الجودة متطلبين GB / T9444-88 القياسيين ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.
