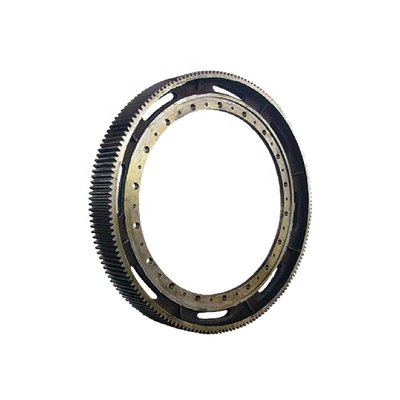

تزوير الصلب الكبير ديا 16000 مم الفرن الدوار والعتاد محيط لمصنع الأسمنت

تجد Girth Gears تطبيقًا واسعًا في قطاعات الصناعة المختلفة بما في ذلك مصانع الحديد الإسفنجي وصناعة الصلب والأسمنت وصناعة التعدين وطواحين الرياح وكذلك في قطاعات الصناعة الأخرى.يتم توفيرها في نطاق وحدة من 10 وحدات إلى 70 وحدة وبأقطار لا تقل عن 100 مم إلى 15000 مم.علاوة على ذلك ، فإن هذه تشمل أقصى وزن 70 طن متري قطعة مفردة.هنا ، تشتمل مجموعة صناديق التروس / التروس الصلبة والأرضية على علب التروس الدودية ، والتروس الحلزونية / المزدوجة الحلزونية / علب التروس ، وعلب التروس الحلزونية المخروطية ، وعلب التروس الكوكبية وغيرها.


القطر: حد أدنى 100 مم إلى 16000 مم.

الوزن: ماكس 120 طن متري قطعة واحدة.

التقييمات:

حد أدنى 3 حصان إلى 1400 حصان كحد أقصى

نوع الرش / التشحيم القسري

نحن المورد الرئيسي "تروس الفرن" لمختلف المصانع كما هو مذكور أدناه.

1. مصانع الحديد الإسفنجي 50TPD 100TPD 300TPD350TPD ، 500TPD ، 1000TPD

2. مصانع الأسمنت حسب متطلبات العميل

3. تروس لمناجم الفوسفات ، مصنع الألومينا ، الكاولين - البنتونيت

قدرة قطع التروس:

1. قطرها 100 مم إلى 16000 مم

2. 10 إلى 70 وحدة

تتوفر تروس محيط الفرن بشكل أساسي في جزئين ، أربعة أجزاء ، 8 أجزاء أو قطاعات متعددة حسب المتطلبات والملاءمة مع تطبيق التروس.في مجال مكونات مطحنة الطحن ، نقوم بتوريد رؤوس المطاحن ، مدخل التغذية ، أسطوانة الطحن ، حلقة ركوب فرن الأسمنت ، تروس الصب ، كتلة عمود الدوران.

وثائق ضمان الجودة
يجب تقديم التقارير التالية إلى قسم ضمان الجودة:
أ.تقرير الكيمياء
ب.تقرير فعلي
ج.مستندات المعالجة الحرارية


مواصفات المسبوكات الفولاذية لمطاحن الطحن
د.تقرير الفحص بالموجات فوق الصوتية (قبل وبعد الإصلاحات)
ه.تقرير فحص الجسيمات المغناطيسية (قبل وبعد الإصلاحات)
F.تقرير الأبعاد
ز.خرائط إصلاح اللحام
ح.سجل إجراءات اللحام والتأهيل الإجرائي
أنا.مؤهل لحام
ي.مؤهل مفتش اختبار غير تدميري

المتطلبات الفنية لحلقة CITICIC Gear الكبيرة:
1) قبل تطبيع معالجة تصلب السطح ، يجب أن تكون الصلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة المطلقة Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، استطالة D5 11٪ ، تقليل المنطقة W 25٪ ، صلابة التأثير Ak 30J ؛تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعال 3 ~ 5 مم.
2) الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تلبي الجودة متطلبين معايير GB / T9444-88.
3) لاحظ أن الصب لا يتم تقريبه من R5 إلى R10.
4) شطب الأسنان في كلا الطرفين و 1 45 ب. .
2 عملية تصنيع العتاد الدائري الكبير
2.1 من الخام
يتم توفير صب الصلب الفارغ من قبل شركة CITIC Heavy Machinery Co.، Ltd. مصنع الحدادة الثقيل ، الذي يتم تشغيله وفقًا لمعيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وتجهيز المسبوكات ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للصلب الفارغ
الشيكات ، وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء أسفل.
2.2 التخشين
عبرت عن طريق الرسم والبقاء خارج البدل ، والمحاذاة ، والاتصال ، والمعالجة داخل وخارج الدائرة ، والجمع بين طحن الوجه ، والحفر والعمليات الأخرى.
2.3 إصابة الاستكشاف
الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تفي الجودة الداخلية بمتطلبات معايير GB7233-87.
2.4 تطبيع المعالجة
أزواج شبه حلقة تطبيع ومعالجة التقسية ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛تشوه الرسومات الصحفية لفحص العتاد نصف الدائري بعد المعالجة الحرارية.
2.5 بالقطع
أول حلقة ونصف مصنوعة من براغي عالية القوة تربط الحلقة ككل ، العملية الشاملة عن طريق رسم دائرة أسنان Quannei Wai والنهاية العلوية والسفلية ، ثم رسم متطلبات عملية الطحن وآلاتها.
2.6 القضاء على إجهاد المعالجة
الحلقة الكلية ملدنة للقضاء على الإجهاد.
2.7 تصلب سطح الحلقة الكلي
إذا كان على طول سطح الأسنان السنخية تصلب الحث ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب فعالة 3 ~ 5 مم.
2.8 الفحص النهائي
أولاً ، إخماد تردد الكشف ، الصلابة بعد تقسية تروس حلقة التروس تفي بمتطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجم D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى يتم تأهيله ؛ثالثًا ، فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات معيار GB / T9444-88 ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.
