مقاس جير: | فرن دوار وطاحونة كروية مقاس جير | مادة: | صلب |
---|---|---|---|
قطر الدائرة: | الحد الأدنى من 100 مم إلى 16000 مم مقاس محيط | وزن: | ماكس 120 طن متري قطعة واحدة |
نطاق الوحدة: | 10 وحدة إلى 70 وحدة | المعايير / الشهادات: | UNI EN ISO ، AWS ، ASTM ، ASME ، DIN |
الوحدة القصوى: | 45 بواسطة hob | التطبيقات: | الصناعات الاسمنتية والمعدنية |
آلات قطع التروس: | 16 م CNC Hobbing آلة | ||
تسليط الضوء: | 16000 مم مقاس محيط مطحنة الكرة,ترس مقاس محيط الفرن الدوار,ترس مقاس الفرن الدوار ISO |
اسم المنتج |

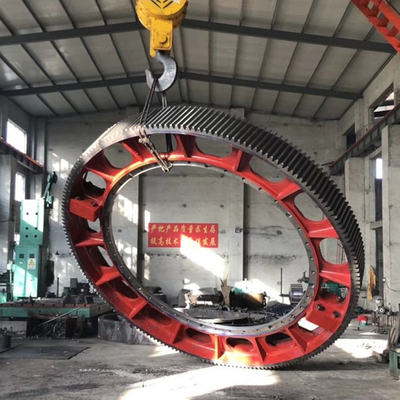

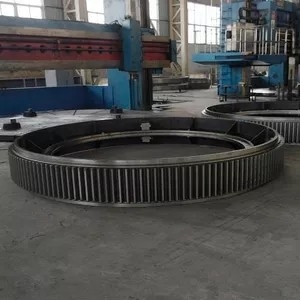

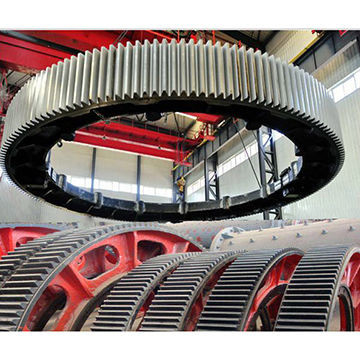

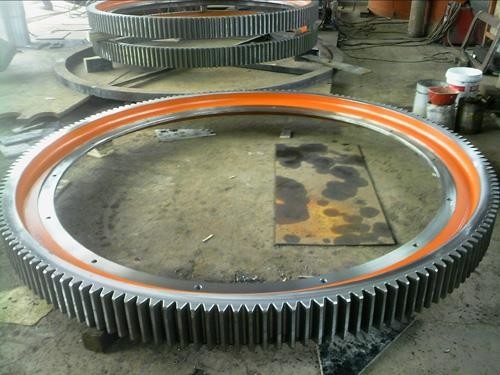

فرن دوار ومحيط طاحونة كروية |
وزن |
ماكس 120 طن متري قطعة واحدة |
التطبيقات |
مطحنة الكرة الأسمنتية الكبيرة والفرن الدوار |
نطاق الوحدة |
10 وحدة إلى 70 وحدة. |
قطر الدائرة |
100 ملم كحد أدنى حتى 16000 ملم. |
وزن |
ماكس 120 طن متري قطعة واحدة. |
قدرة قطع التروس |
قطر 100 مم إلى قطر 16000 مم ، 10 وحدة إلى 70 وحدة |
التروس الطوقعرضت تجد تطبيقات واسعة في قطاعات الصناعة المختلفة بما في ذلك في مصانع الحديد الإسفنج ، وصناعة الصلب والأسمنت ، وصناعة التعدين ، وطواحين الرياح وكذلك في قطاعات الصناعة الأخرى.يتم توفيرها في نطاق وحدة من 10 وحدات إلى 70 وحدة وبأقطار لا تقل عن 100 مم إلى 15000 مم.علاوة على ذلك ، فإن هذه تشمل أقصى وزن 70 طن متري قطعة مفردة.هنا ، تشتمل مجموعة صناديق التروس / التروس الصلبة والأرضية على علب التروس الدودية ، والتروس الحلزونية / المزدوجة الحلزونية / علب التروس ، وعلب التروس الحلزونية المخروطية ، وعلب التروس الكوكبية وغيرها.
نقوم ببناء التروس المُلفقة الخاصة بنا باستخدام مواد حواف التروس المطروقة والأجسام المصنوعة في هيكل ملحوم كهربائيًا.بالمقارنة مع التروس ذات الأحجام مع المواد الأساسية المصبوبة ، فإن عملية التصنيع أكثر تعقيدًا ، فضلاً عن كونها أكثر موثوقية.يضمن الهيكل البلوري المتجانس والموحد للحواف المطروقة خصائص المواد المتطابقة في جميع أنحاء الأسنان بالكامل.يتم استبعاد عيوب الصب مثل الدموع الساخنة أو المسامية أو الانكماش - مما ينتج عنه ترس أقوى وأكثر موثوقية.
عند توريد التروس المصنوعة من حديد الزهر المطيل أو الحديد الزهر ، فإننا نحصل على المواد الخام من المسابك الرائدة عالميًا - ونعمل عن كثب معهم لضمان أعلى مستويات الجودة.
تضمن طريقة الإنتاج المتطورة لدينا أن تروس محيطنا توفر طاقة مثالية وتشغيلًا مستقرًا لمطحنتك أو فرنك ، جنبًا إلى جنب مع مقاومة التآكل العالية ووقت التشغيل الطويل.هناك خمس خطوات لعملية التصنيع الخاصة بنا لتروس الأحجام المصنعة ، بما في ذلك فحوصات الجودة الصارمة بعد اللحام النهائي وقطع الأسنان:
نطاق الوحدة: 10 وحدة إلى 70 وحدة.
قطر الدائرة: 100 ملم إلى 16000 ملم كحد أدنى.
وزن: ماكس 120 طن متري قطعة واحدة.
صناديق التروس / التروس الأرضية الصلبة:
التقييمات:
مع أكثر من 1000 مقاس من التروس المباعة في جميع أنحاء العالم ، تعد ZTIC Gear موردًا رائدًا في صناعة الأسمنت والمعادن.وكعضو في AGMA (الرابطة الأمريكية لمصنعي المعدات) ، فإننا نشارك بنشاط في تحديد معيار حسابات تصنيف التروس وعوامل الخدمة.
نحن نقدم تروس مقاس في ثلاثة تصميمات مختلفة
أصبحت التروس المصنعة أكثر شيوعًا في الماضي وهي مبنية بمواد حواف تروس فولاذية مطروقة وهيكل هيكل ملحوم كهربائيًا.الحلقات مصنوعة من كتلة كاملة من سبائك الصلب عالية المقاومة.بعد المعالجة الخشنة للحلقة ، نجري معالجة حرارية تصلب وتلطيف من أجل تحسين الخصائص الميكانيكية وبالتالي أداءها ذي الصلة.
طرق التروس المصطنعة
ستعمل هذه الميزات على تقليل المهلة الزمنية والتكاليف.يضمن التصنيع المُلفق تسليمًا سريعًا.
هذا مفيد بشكل خاص في حالة الطوارئ ، حيث تعاني حافة التروس الحالية من التلف
سمات
عملية تزوير المواد
• صقل
• المتداول النهائية
• تبريد الفرن
• التحكم في الإنتاج
• تبريد المياه
• اختبار الصلابة
• تصنيع الآلات الخام
• الفحص بالموجات فوق الصوتية وفحص الأبعاد
• شهادة الفحص النهائي
المعايير / الشهادات
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
التطبيقات
يتم استخدام مقاساتنا في صناعات الأسمنت والمعادن:
• أنواع مختلفة من المطاحن الأفقية
• مجففات دوارة

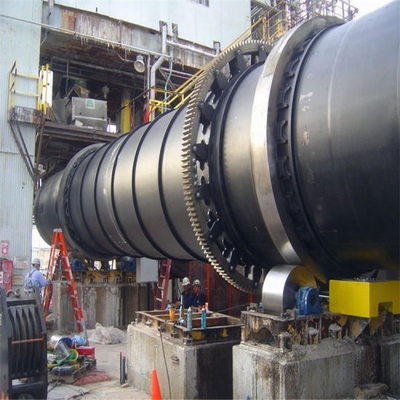

• الأفران الدوارة
• أي تطبيق حلقة تروس كبيرة أخرى
استثمرت شركة ZTIC Gear في موارد كبيرة وحققت العديد من الابتكارات باستخدام التروس الصغيرة.يعتبر المزيج الصحيح من المواد والصلابة والتشطيب بين الترس والعتاد أمرًا ضروريًا لإطالة عمر المعدات المثبتة.نقوم بتصميم وتصنيع التروس لتلائم احتياجات كل العملاء ، بغض النظر عن مدى تميز الموقف.
تصميم ترس
التجسيد
مميزات
المعايير / الشهادات
مزايا
نحن المورد الرئيسيفرن التروسلمختلف المصانع على النحو المبين أدناه.
قدرة قطع التروس:
تتوافر تروس محيط الفرن بشكل أساسي في جزئين ، أو أربعة أجزاء ، أو 8 أجزاء أو قطاعات متعددة وفقًا للمتطلبات ومدى ملاءمتها مع تطبيق التروس.
في مجال مكونات مطحنة الطحن ، نقوم بتوريد رؤوس المطاحن ، ومدخل التغذية ، وأسطوانة الطحن ، وحلقة ركوب فرن الأسمنت ، وتروس الصب ، وكتلة العمود. كما نقوم أيضًا بتوريد هيكل طاحونة لهياكل اللحام والتصنيع.
وثائق ضمان الجودة
يجب تقديم التقارير التالية إلى قسم ضمان الجودة:
أ.تقرير الكيمياء
ب.تقرير فعلي
ج.مستندات المعالجة الحرارية
سيتيك HMC Q / HM 973.2-2007
مواصفات المسبوكات الفولاذية لمطاحن الطحن
15
د.تقرير الفحص بالموجات فوق الصوتية (قبل وبعد الإصلاحات)
ه.تقرير فحص الجسيمات المغناطيسية (قبل وبعد الإصلاحات)
F.تقرير الأبعاد
ز.خرائط إصلاح اللحام
ح.سجل إجراءات اللحام والتأهيل الإجرائي
أنا.مؤهل لحام
ي.تأهيل مفتش اختبارات غير مدمرة
بند |
السمات الهيكلية |
قياس المعالجة |
محتوى الاختبار |
مقاس جير |
(1) GS42CrMo4سبائك الصلب (معايير ملكية الشركات) HB 220 ~ 240 (2) شبه منظم ، Y- تكلم(3) حلزوني (4) الختم المعقول وهيكل المحاذاة لسبائك الصلب (معايير ملكية الشركات) |
(1) تكرير الصلب الخارجي (الأرجون RH ومعالجة الفراغ)
(2) تكنولوجيا الرمل المعلقة العفن البارد الملكية لضمان الصب والأسنان كثيفة (3) التطبيع (تكنولوجيا الملكية) لضمان صلابة سطح الأسنان بعد (4) hobbing الخشنة ، وقت التحرير ، إصلاح سطح المفصل ، ثم لفة جيدة
(5) مسطح الفرن المصنوع منزليًا والممتلئ |
(1) الخواص الميكانيكية للمسبوكات والتركيب الكيميائي (المعيار الداخلي) (2) التخشين بعد الاختبار الصوتي (3) نصف تشطيب ، والتشطيب بعد الاختبار بالموجات فوق الصوتية وفحص الجسيمات المغناطيسية (4) فحص الجسيمات المغناطيسية لسطح الأسنان ، واختبار الصلابة (5) فحص تحمل الأسنان (6) اختبار تحميل تجميع المصنع للتحقق من دقة حجم الترس |
المتطلبات الفنية لحلقة ZTIC Gear الكبيرة:
1) قبل تطبيع معالجة تصلب السطح ، يجب أن تكون الصلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة المطلقة Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، استطالة D5 11٪ ، تقليل المنطقة W 25٪ ، صلابة التأثير Ak 30J ؛تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعال 3 ~ 5 مم.
2) الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات معايير GB / T9444-88.
3) لاحظ أن الصب لا يتم تقريبه من R5 إلى R10.
4) شطب الأسنان عند كلا الطرفين و 1 45 ب. .
2 عملية تصنيع العتاد الدائري الكبير
2.1 من الخام
يتم توفير صب الصلب الفارغ من قبل شركة CITIC Heavy Machinery Co.، Ltd. مصنع الحدادة الثقيل ، الذي يتم تشغيله وفقًا لمعيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وتجهيز المسبوكات ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للفولاذ الفارغ
الشيكات ، وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء أسفل.
2.2 التخشين
يتم عبورها عن طريق الرسم والبقاء خارج البدل والمحاذاة والاتصال والمعالجة داخل وخارج الدائرة على حد سواء ، والجمع بين طحن الوجه والحفر والعمليات الأخرى.
2.3 إصابة الاستكشاف
الكشف عن الخلل بالموجات فوق الصوتية بشكل عام ، يجب أن تفي الجودة الداخلية بمتطلبات معايير GB7233-87.
2.4 تطبيع المعالجة
أزواج شبه حلقة تطبيع وتقسية المعالجة ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛تشوه الرسومات الصحفية لفحص العتاد نصف الدائري بعد المعالجة الحرارية.
2.5 بالقطع
أول حلقة ونصف مصنوعة من براغي عالية القوة تربط الحلقة ككل ، العملية الشاملة عن طريق رسم دائرة لأسنان Quannei Wai والنهاية العلوية والسفلية ، ثم رسم متطلبات عملية الطحن وآلاتها.
2.6 القضاء على إجهاد المعالجة
الحلقة الكلية ملدنة للقضاء على الإجهاد.
2.7 تصلب سطح الحلقة الكلي
إذا كان على طول سطح الأسنان السنخية تصلب الحث ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب فعالة 3 ~ 5 مم.
2.8 الفحص النهائي
أولاً ، إخماد تردد الكشف ، الصلابة بعد تسنين حلقة تروس التروس تفي بمتطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجم D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى يتم تأهيله ؛ثالثًا ، فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات معيار GB / T9444-88 ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.
