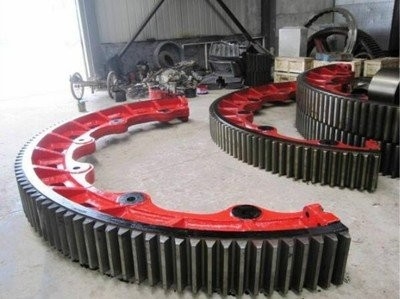

تعدين مطحنة كبيرة محيط العتاد الأسنان من أجزاء معدات التعدين

طاحونة كبيرة الحجم والعتاد الدائري الأسنان من أجزاء معدات التعدين

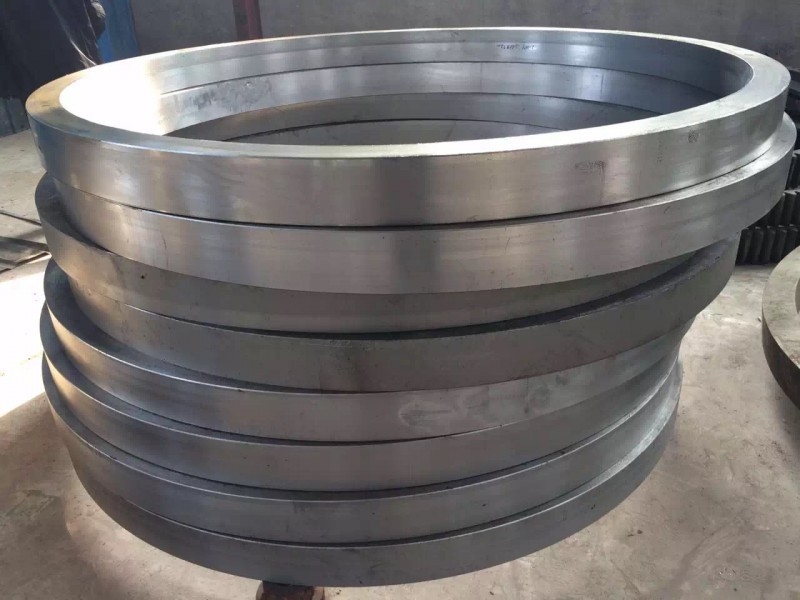

1. عملية تصنيع حلقة الأسنان الكبيرةلمقاس الطاحونة

(1) فارغ

يتم توفير فراغ الصب الفولاذي من خلال مصنع الصب والتزوير الثقيل التابع لشركة CITIC Heavy Industry Machinery Co.، LTD.يتم تنفيذه وفقًا لمعيار gb11352-89.الصب ، والصهر ، والسكب ، والضرب على الصندوق ، وتنظيف وتجهيز المسبوكات وفقًا لمتطلبات عملية الصب ؛أثناء الفحص والقبول ، يجب فحص الفراغ المصبوب وفقًا للرسومات والمتطلبات الفنية ، ويجب إيقاف العملية بعد اجتياز القبول وفقًا لمعيار JB / T6402-92.

(2) الآلات الخام

ارسم خطوطًا وفقًا لمتطلبات الرسومات وقم بتخصيص بدل المعالجة والمحاذاة والتوصيل ومعالجة الدائرة الداخلية والخارجية وطحن سطح الوصلة والحفر والعمليات الأخرى.

(3) إصابة عامل

يجب إجراء الفحص بالموجات فوق الصوتية بشكل عام ، ويجب أن تفي الجودة الداخلية بالمتطلبات الثانوية لمعيار GB7233-87.

(4) تطبيع المعالجة

يتم تطبيع الحلقة النصفية وتلطيفها في أزواج لتوفير بنية مجهرية جيدة للتبريد اللاحق للسطح.ووفقًا لمتطلبات الرسومات للتحقق من تشوه نصف حلقة التروس بعد المعالجة الحرارية.

(5) بالقطع

أول حلقتين نصفيتين مع وصلة برغي عالية القوة في حلقة كاملة ، وفقًا لمتطلبات معالجة الرسومات لدائرة الحلقة بأكملها والنهاية العلوية والسفلية ، ثم وفقًا للرسومات ومتطلبات التشغيل الآلي لأسنان الطحن.

(6) القضاء على إجهاد الآلات

الحلقة المتكاملة ملدنة للتخلص من الإجهاد.

(7) التبريد السطحي لحلقة التروس المتكاملة

إخماد الحث بالتردد المتوسط ​​لسطح الأسنان على طول أخدود السن ، الصلابة HRC50 ~ 55 ، عمق طبقة التصلب الفعال 3 ~ 5 مم.

(8) الفحص النهائي

أولاً ، اختبر ما إذا كانت صلابة كل أخدود في حلقة التروس بعد التبريد والتلطيف بالتردد المتوسط ​​يفي بمتطلبات الرسم ؛ثانيًا ، اكتشف ما إذا كان حجم الحد الأقصى للقطر الخارجي D6944 كبيرًا جدًا ، مثل تشوه 3 مم ، ويحتاج إلى تصحيح ميكانيكي حتى يتم تأهيله ؛ثالثًا ، لفحص الجسيمات المغناطيسية لأسنان التروس وشرائح الانتقال ، يجب أن تفي الجودة بالمتطلبات الثانوية المنصوص عليها في معيار GB / T9444-88 ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.

2. معلمات المنتج من الحلقة الكبيرةلمقاس الطاحونة

3. المتطلبات الفنية لحلقة التروس الكبيرةلمقاس الطاحونة

(1) المعالجة المسبقة للسطح قبل التسقية طبيعية ، والصلابة يجب أن تكون HB210 ~ 250 ؛الخواص الميكانيكية هي حد القوة Rb690MPa ، حد العائد Rs490MPa ، الاستطالة d511٪ ، تقليل المساحة بنسبة 25٪ ، قيمة صلابة التأثير Ak30J.تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق التصلب الفعال 3 ~ 5 مم.

(2) يجب إجراء الفحص بالموجات فوق الصوتية بشكل عام ، ويجب أن تفي الجودة الداخلية بالمتطلبات الثانوية المنصوص عليها في معيار GB7233-87 ؛فحص الجسيمات المغناطيسية لأسنان التروس وشرائح الانتقال ، يجب أن تفي الجودة بالمتطلبات القياسية GB / T9444-88.

(3) زوايا دائرية غير مسبوقة R5 ~ R10.

(4) شطب كلا الطرفين والحواف على طول عرض السن.حلقة تروس كبيرة بحلقة تروس نصفية متصلة بمسامير عالية القوة في حلقة تروس كاملة ، يجب أن يكون سطح المفصل في وسط قاع السن.
