HRC50 ～ 55 كرة مطحنة الحد الأدنى لأقطار 100 مم إلى 15000 مم

HRC50 ～ 55 Mill الحد الأدنى للأقطار 100 مم إلى 15000 مم

1. المتطلبات التقنية لحلقة CITICIC Gear الكبيرة
(1) قبل تطبيع معالجة تصلب السطح ، يجب أن تكون الصلابة HB210 ~ 250 ؛الأداء الميكانيكي هو القوة المطلقة Rb 690MPa ، إجهاد الخضوع Rs 490MPa ، استطالة D5 11٪ ، تقليل المنطقة W 25٪ ، صلابة التأثير Ak 30J ؛تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق طبقة تصلب فعال 3 ~ 5 مم.
(2) الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تلبي الجودة الداخلية متطلبين GB7233-87 المتطلبات القياسية ؛فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تلبي الجودة متطلبين معايير GB / T9444-88.
(3) لاحظ أن الصب لا يتم تقريبه من R5 إلى R10.
(4) شطب الأسنان عند كلا الطرفين و 1 45 ب. المركز.

2.مطحنة مقاس جيرالمعايير الفنية

3. عملية تصنيع العتاد الدائري الكبير

(1) من الخام
يتم توفير صب الصلب الفارغ من قبل شركة CITIC Heavy Machinery Co.، Ltd. مصنع الحدادة الثقيل ، الذي يتم تشغيله وفقًا لمعيار GB11352-89 الذي يحدد متطلبات النمذجة وفقًا لعملية الصب ، والصهر ، والصب ، وصناديق الضرب ، والتنظيف ، وتجهيز المسبوكات ؛.أثناء الفحص والقبول بالرسومات والمتطلبات الفنية للصلب الفارغ
الشيكات ، وفقًا لمعايير JB / T6402-92 الصادرة بعد القبول
إجراء أسفل.
(2) التخشين
عبرت عن طريق الرسم والبقاء خارج البدل ، والمحاذاة ، والاتصال ، والمعالجة داخل وخارج الدائرة ، والجمع بين طحن الوجه ، والحفر والعمليات الأخرى.
(3) إصابة الاستكشاف
الكشف الشامل عن الخلل بالموجات فوق الصوتية ، يجب أن تفي الجودة الداخلية بمتطلبات معايير GB7233-87.
(4) تطبيع المعالجة
أزواج شبه حلقة تطبيع ومعالجة التقسية ، توفر تنظيمًا جيدًا لتصلب السطح اللاحق ؛تشوه الرسومات الصحفية لفحص العتاد نصف الدائري بعد المعالجة الحرارية.
(5) بالقطع
أول حلقة ونصف مصنوعة من براغي عالية القوة تربط الحلقة ككل ، العملية الشاملة عن طريق رسم دائرة أسنان Quannei Wai والنهاية العلوية والسفلية ، ثم رسم متطلبات عملية الطحن وآلاتها.
(6) القضاء على إجهاد المعالجة
الحلقة الكلية ملدنة للقضاء على الإجهاد.
(7) تصلب سطح الحلقة الشاملة
إذا كان على طول سطح الأسنان السنخية تصلب الحث ، صلابة HRC50 ~ 55 ، عمق طبقة تصلب فعالة 3 ~ 5 مم.
(8) الفحص النهائي
أولاً ، إخماد تردد الكشف ، الصلابة بعد تقسية تروس حلقة التروس تفي بمتطلبات الرسومات ؛ثانيًا ، لاكتشاف ما إذا كان الحد الأقصى للقطر الخارجي أكبر حجم D6944 مثل التشوه 3 مم ، فإن التصحيح الميكانيكي مطلوب حتى يتم تأهيله ؛ثالثًا ، فحص الجسيمات المغناطيسية للأسنان والشرائح ، يجب أن تفي الجودة بمتطلبات معيار GB / T9444-88 ؛أخيرًا وفقًا للرسومات والمتطلبات الفنية للفحص النهائي.

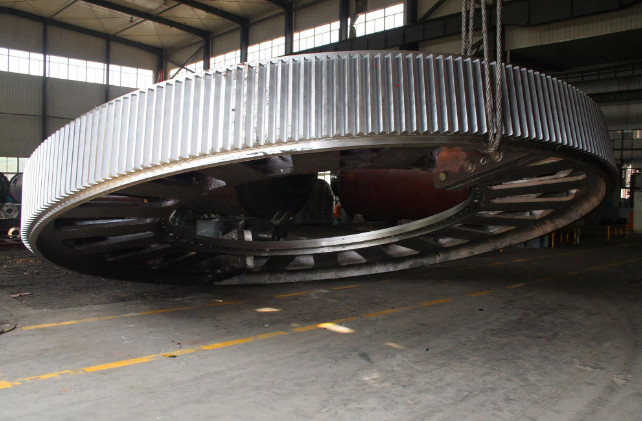

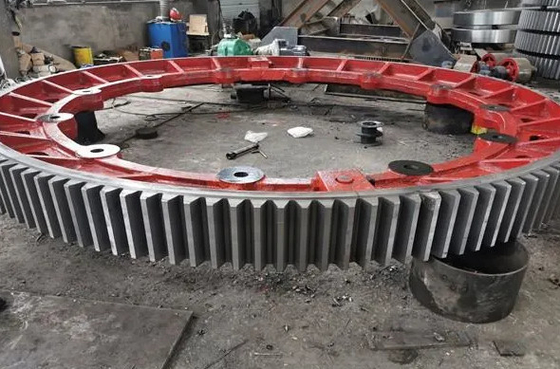

4.مطحنة مقاس جيرشرح الصورة
