تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | HB210 ～ 250 مطحنة مقاس محيط | حالة: | جديد |
|---|---|---|---|
| يكتب: | مطحنة مقاس جير | طلب: | الأحجار والمواد السائبة |
| ضمان: | 12 شهر | Uasge: | مواد بناء كيميائية |
| صناعة التطبيقات: | مصنع الأسمنت ومصنع الصلب ومصنع الكيماويات والمحرقة | ميناء: | تشينغداو وتيانجين وشانغهاي |
| إبراز: | HB210 Mill Girth Gear,HB250 Mill Girth Gear,HB210 حجم الفرن |
||
HB210 ～ 250 Mill Girth Gear قوة عالية صلابة عالية سبائك الصلب المقاومة
1. مقدمة أساسية عن Girth Gears
تجد Girth Gears تطبيقًا واسعًا في قطاعات الصناعة المختلفة بما في ذلك مصانع الحديد الإسفنجي وصناعة الصلب والأسمنت وصناعة التعدين وطواحين الرياح وكذلك في قطاعات الصناعة الأخرى.يتم توفيرها في نطاق وحدة من 10 وحدات إلى 70 وحدة وبأقطار لا تقل عن 100 مم إلى 15000 مم.علاوة على ذلك ، فإن هذه تشمل أقصى وزن 70 طن متري قطعة مفردة.هنا ، تشتمل مجموعة صناديق التروس / التروس الصلبة والأرضية على علب التروس الدودية ، والتروس الحلزونية / المزدوجة الحلزونية / علب التروس ، وعلب التروس الحلزونية المخروطية ، وعلب التروس الكوكبية وغيرها. مع أكثر من 1000 من التروس المباعة في جميع أنحاء العالم. في صناعة الأسمنت والمعادن.
2. آلات قطع التروس ZTIC تشمل
Ø16m CNC Hobbing آلة
آلة قطع التروس Ø12m (سويسرا)
Ø10m Hobbing Machine (ألمانيا)
آلة هوبينج عالية السرعة CNC Ø4m (ألمانيا)
آلة Hobbing الأفقية CHC Ø1.6m (ألمانيا)
آلة تجليخ الملف الشخصي CNC Ø5m (ألمانيا)
آلة تجليخ التروس الشخصية CNC Ø2.8m (ألمانيا)
آلة تجليخ التروس ذات الملف الشخصي باستخدام الحاسب الآلي Ø1.25m (ألمانيا)
آلة تجليخ التروس ذات الملف الشخصي باستخدام الحاسب الآلي Ø1m (ألمانيا)
آلة تجليخ التروس الشخصي CNC Ø0.8m (ألمانيا)
3. المكونات الأساسية لمحيط التروس
(1) حديد الزهر المطيل (عقدي)
أصبحت التروس المصنعة أكثر شيوعًا في الماضي وهي مبنية بمواد حواف تروس فولاذية مطروقة وهيكل هيكل ملحوم كهربائيًا.الحلقات مصنوعة من كتلة كاملة من سبائك الصلب عالية المقاومة.بعد المعالجة الخشنة للحلقة ، نجري معالجة حرارية تصلب وتلطيف من أجل تحسين الخصائص الميكانيكية وبالتالي أداءها ذي الصلة.
(2) طرق التروس المصطنعة
تستبعد بنية المادة المطروقة مخاطر الشوائب وتتجنب العيوب الهيكلية مثل المسامية ، والانكماش الدقيق ، والثقوب ذات الثقوب ، والشقوق الحرارية ، والرمل ، وشوائب الخبث.نتيجة لذلك ، ليست هناك حاجة للحام الترميمي للهيكل الرئيسي ، وطحن منطقة السن ، وما إلى ذلك. يستبعد إجراء التصنيع الحاجة إلى الأنماط والناهضات.تتميز مادة الحافة بصلابة وقوة أعلى من المواد المستخدمة في الهيكل الأساسي (مثل الشبكات والمرابط).ستعمل هذه الميزات على تقليل أوقات التسليم والتكاليف.يضمن التصنيع العملي التسليم السريع.
(3) الأسنان الخارجية
أقصى قطر: 16000 مم
عرض الوجه المسنن: 1700 مم
الحد الأقصى للوحدة: 45 بالموقد
الحد الأقصى للوحدة: 65 قاطع تشطيب تروس
(4) الأسنان الداخلية
أقصى قطر للقطر: 6500 مم
الحد الأقصى للوحدة: 25.4
عرض الوجه المسنن: 400 مم
(5) جناح صغير
استثمرت ZTIC Gear في موارد كبيرة وحققت العديد من الابتكارات مع التروس.يعد الجمع الصحيح بين المواد والصلابة والتشطيب بين الترس والعتاد أمرًا ضروريًا لإطالة عمر المعدات المثبتة.نقوم بتصميم وتصنيع التروس لتلائم احتياجات كل العملاء ، بغض النظر عن مدى تميز الموقف.
4. وثائق ضمان الجودة
يجب تقديم التقارير التالية إلى قسم ضمان الجودة:
أ.تقرير الكيمياء
ب.تقرير فعلي
ج.مستندات المعالجة الحرارية
CITIC HMC Q / HM 973.2-2007 مواصفات المسبوكات الفولاذية لمطاحن الطحن
د.تقرير الفحص بالموجات فوق الصوتية (قبل وبعد الإصلاحات)
ه.تقرير فحص الجسيمات المغناطيسية (قبل وبعد الإصلاحات)
F.تقرير الأبعاد
ز.خرائط إصلاح اللحام
ح.سجل إجراءات اللحام والتأهيل الإجرائي
أنا.مؤهل لحام
ي.مؤهل مفتش اختبار غير تدميري
5. المعلمات التقنية لعتاد الطاحونة
| العنصر | السمات الهيكلية | قياس المعالجة | محتوى الاختبار |
| مقاس جير | (1) GS42CrMo4Alloy Steel (معايير ملكية الشركات) HB 220 ~ 240 (2) شبه منظم ، Y- تكلم (3) حلزوني (4) الختم المعقول وهيكل المحاذاة لسبائك الصلب (معايير ملكية الشركات) |
(1) تكرير الصلب الخارجي (الأرجون RH ومعالجة الفراغ) (2) تكنولوجيا الرمل المعلقة بالقالب البارد الملكية لضمان الصب والأسنان كثيفة (3) التطبيع (تكنولوجيا الملكية) لضمان صلابة سطح الأسنان بعد، بعدما (4) hobbing الخشنة ، وقت التحرير ، إصلاح سطح المفصل ، ثم لفة دقيقة (5) المسطح المصنوع منزليًا بشكل جيد |
(1) الخواص الميكانيكية للمسبوكات والتركيب الكيميائي (المعيار الداخلي) (2) التخشين بعد الاختبار الصوتي (3) نصف تشطيب ، والتشطيب بعد الاختبار بالموجات فوق الصوتية وفحص الجسيمات المغناطيسية (4) فحص الجسيمات المغناطيسية على سطح الأسنان ، اختبار الصلابة (5) فحص تحمل الأسنان (6) اختبار تحميل تجميع المصنع للتحقق من دقة حجم الترس |

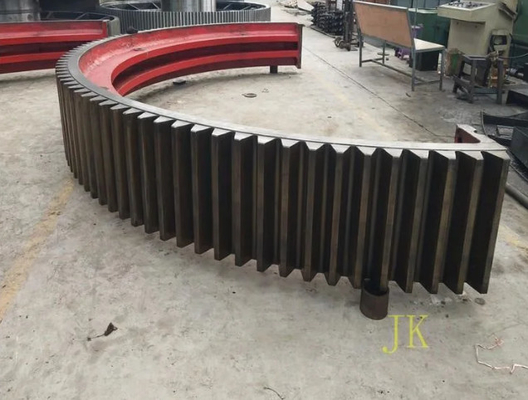

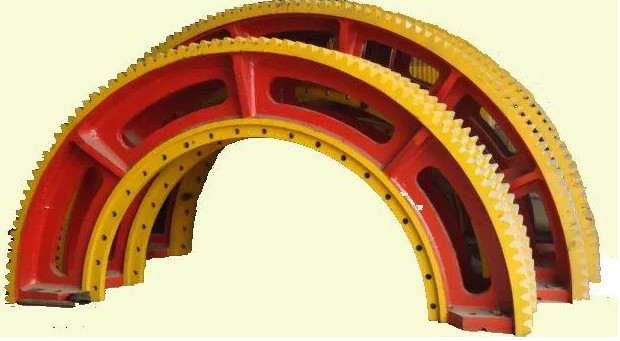

6. شرح الصورة Mill Girth Gear
