طاحونة دائرية بمقاسات كبيرة للفرن والعتاد الطوق والعتاد الترس المطحنة التشغيل السلس

Big Kiln Girth Gear Ring Mill Girth Gear And Mill Pinion Gear Smooth Operation
Big Kiln Girth Gear Ring Mill Girth Gear And Mill Pinion Gear Smooth Operation Big Kiln Girth Gear Ring Mill Girth Gear And Mill Pinion Gear Smooth Operation Big Kiln Girth Gear Ring Mill Girth Gear And Mill Pinion Gear Smooth Operation

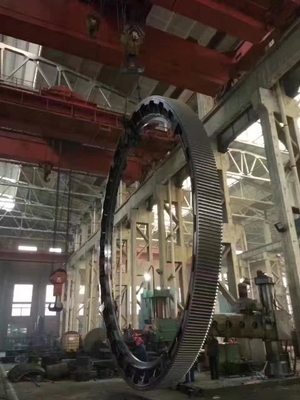

صورة كبيرة :  طاحونة دائرية بمقاسات كبيرة للفرن والعتاد الطوق والعتاد الترس المطحنة التشغيل السلس

تفاصيل المنتج:
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: ZTIC
إصدار الشهادات: ISO/CE
رقم الموديل: مطحنة مقاس جير
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة / مجموعات
الأسعار: negotiable / Set
تفاصيل التغليف: تغليف بسيط للفرن الدوار Ring Gear
وقت التسليم: 1-2 شهر
شروط الدفع: L / C ، D / A ، D / P ، T / T
القدرة على العرض: 2000 مجموعة / مجموعات في السنة
مفصلة وصف المنتج
نموذج: مقاس جير ، جير صلابة: 210 ~ 250 هب
طلب: الأسمنت والطاقة الكهربائية والمعادن والكيميائية عملية التصنيع: فارغة ، تشغيل آلي خشن ، إصابة عامل ، معالجة مسبقة طبيعية
المواصفات: التخصيص ضمان: 12 شهر
تصنيف: مطحنة مقاس جير يتقدم: قدرة تحمل عالية وتشغيل سلس
تسليط الضوء:

مطحنة ذات سعة حمل عالية

,

Mill Girth Gear Customization

,

Smooth Operation Mill Girth Gear

مطحنة الطوق والعتاد الدائري الكبير للفرن والعتاد وترس الطاحونة



1. المتطلبات التقنية لحلقة تروس كبيرةلمقاس الطاحونة

(1) المعالجة المسبقة للسطح قبل التسقية طبيعية ، والصلابة يجب أن تكون HB210 ~ 250 ؛الخواص الميكانيكية هي حد القوة Rb690MPa ، حد العائد Rs490MPa ، الاستطالة d511٪ ، تقليل المساحة بنسبة 25٪ ، قيمة صلابة التأثير Ak30J.تصلب تحريض الأسنان ، صلابة HRC50 ~ 55 ؛عمق التصلب الفعال 3 ~ 5 مم.

(2) يجب إجراء الفحص بالموجات فوق الصوتية بشكل عام ، ويجب أن تفي الجودة الداخلية بالمتطلبات الثانوية المنصوص عليها في معيار GB7233-87 ؛فحص الجسيمات المغناطيسية لأسنان التروس وشرائح الانتقال ، يجب أن تفي الجودة بالمتطلبات القياسية GB / T9444-88.

(3) زوايا دائرية غير مسبوقة R5 ~ R10.

(4) شطب كلا الطرفين والحواف على طول عرض السن.حلقة تروس كبيرة بحلقة تروس نصفية متصلة بمسامير عالية القوة في حلقة تروس كاملة ، يجب أن يكون سطح المفصل في وسط قاع السن.



2. معلمات المنتج من الحلقة الكبيرةلمقاس الطاحونة

حلقة التروس الكبيرة

⑴GS42CrMo4 سبائك الصلب المصبوب (معيار المؤسسة) HB 220 ~ 240

هيكل نصف ، لوحة نوع Y.

(3) أسنان مائلة.

(4) هيكل محكم ومحاذاة معقول.

⑴ التكرير الخارجي لفرن الفولاذ المصهور (نفخ الأرجون ومعالجة الفراغ على الجانب الأيمن).

(2) تم اعتماد تقنية تعليق الرمل بالقالب البارد الخاص لضمان كثافة الصب والأسنان.

(3) معالجة التطبيع (تقنية خاصة) لضمان صلابة سطح الأسنان.

(4) بعد النحافة الخشنة ، قم بتحرير الشيخوخة ، وإصلاح سطح المفصل ، ثم التدحرج الجيد

⑸ النتوء الدقيق للموقد محلي الصنع.

الخواص الميكانيكية والتركيب الكيميائي للصب الفارغ (معيار التحكم الداخلي).

(2) كشف الشقوق بالموجات فوق الصوتية بعد المعالجة الخشنة.

⑶ نصف تشطيب ، إنهاء الفحص بالموجات فوق الصوتية وفحص الجسيمات المغناطيسية.

(4) فحص الجسيمات المغناطيسية لسطح الأسنان ، فحص الصلابة.

⑸ تحقق من تحمل صورة الأسنان.

⑹ اختبار عدم التحميل للتجميع العام قبل التسليم ، والتحقق من دقة الربط بين التروس الكبيرة والصغيرة.



3. عملية تصنيع حلقة الأسنان الكبيرةلمقاس الطاحونة

(1) فارغ

يتم توفير فراغ الصب الفولاذي من خلال مصنع الصب والتزوير الثقيل التابع لشركة CITIC Heavy Industry Machinery Co.، LTD.يتم تنفيذه وفقًا لمعيار gb11352-89.الصب ، والصهر ، والسكب ، والضرب على الصندوق ، وتنظيف وتجهيز المسبوكات وفقًا لمتطلبات عملية الصب ؛أثناء الفحص والقبول ، يجب فحص الفراغ المصبوب وفقًا للرسومات والمتطلبات الفنية ، ويجب إيقاف العملية بعد اجتياز القبول وفقًا لمعيار JB / T6402-92.

(2) الآلات الخام

ارسم خطوطًا وفقًا لمتطلبات الرسومات وقم بتخصيص بدل المعالجة والمحاذاة والتوصيل ومعالجة الدائرة الداخلية والخارجية وطحن سطح الوصلة والحفر والعمليات الأخرى.

(3) إصابة عامل

يجب إجراء الفحص بالموجات فوق الصوتية بشكل عام ، ويجب أن تفي الجودة الداخلية بالمتطلبات الثانوية لمعيار GB7233-87.

(4) تطبيع المعالجة

يتم تطبيع الحلقة النصفية وتلطيفها في أزواج لتوفير بنية مجهرية جيدة للتبريد اللاحق للسطح.ووفقًا لمتطلبات الرسومات للتحقق من تشوه نصف حلقة التروس بعد المعالجة الحرارية.



4. مقدمة حالة العتاد الدائري الكبير

(1) أكبر ترس حلقي في الصين - أكبر ترس حلقي في العالم يخرج من خط التجميع في Luoyang Zhongxin Heavy Machinery Group Co.، LTD. ، مقاطعة Henan.يبلغ قطر الحلقة 9.936 مترًا ، وقطرها الداخلي 7.950 مترًا ، ووزنها الإجمالي 80 طنًا.الطرف الخارجي للحلقة مبطّن بـ 274 سنًا بارتفاع 0.9 متر.



(2) وقعت شركة Citic Heavy Machinery Co.، Ltd. عقد إنتاج مع Wuhan Iron and Steel Group لتصنيع أكبر فرن تلبيد الحبيبات المؤكسد في العالم.كجزء رئيسي من فرن التلبيد ، فإن معالجة التروس الحلقية الكبيرة تجذب الانتباه.في السابق ، كان الحد الأقصى لقطر حلقة معالجة الآلات الثقيلة Citic يبلغ 8.8 متر.حقق الإنتاج الناجح لحلقة التروس الكبيرة لشركة Wuhan Iron and Steel Co.، Ltd. تقدمًا مهمًا آخر في تاريخ معالجة حلقات التروس الصينية والعالمية.يبلغ قطر الحلقة 9.936 مترًا ، وقطرها الداخلي 7.950 مترًا ، ووزنها الإجمالي 80 طنًا.الطرف الخارجي للحلقة مبطّن بـ 274 سنًا بارتفاع 0.9 متر.حقق الإنتاج الناجح لحلقة الأسنان الكبيرة تقدمًا مهمًا آخر في تاريخ معالجة حلقات الأسنان في الصين والعالم.

مطحنة مقاس جير

طاحونة دائرية بمقاسات كبيرة للفرن والعتاد الطوق والعتاد الترس المطحنة التشغيل السلس 0

مطحنة مقاس جير

طاحونة دائرية بمقاسات كبيرة للفرن والعتاد الطوق والعتاد الترس المطحنة التشغيل السلس 1

طاحونة دائرية بمقاسات كبيرة للفرن والعتاد الطوق والعتاد الترس المطحنة التشغيل السلس 2
