تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | Pinion Gear, mill girth gear | Material: | Alloy Steel |
|---|---|---|---|
| Type: | Mill Girth Gear | Port: | Qingdao China |
| Warranty: | 12 months | Application: | Rotary kiln and ball mill |
| Dimensions: | Rotary kiln gear and ball mill gear | Maximum module: | 45 by hob |
| إبراز: | ترس تروس طاحونة الصلب المصبوب الكبيرة,حلقة تروس طاحونة الكرة المخصصة,سطح سن تروس طاحونة الطحن الدقيق,custom ball mill gear ring,fine grinding mill gear tooth surface |
||
طاحونة الكرات حلقة التروس الكبيرة الأسنان الصلبة الصبيانية سطح الطحن الدقيق تخصيص
المتطلبات التقنية
1) الصلبة السطحية المعالجة المسبقة هي التطبيع، مع صلابة HB210-250. الخصائص الميكانيكية هي: القوة النهائية Rb690MPa، قوة السلع Rs490MPa، التمدد D511٪،خفض المساحة W25%، و صلابة الصدمة Ak30J. أسنان العدادات يتم تصلبها عن طريق الاستقبال إلى صلابة HRC50-55 ، مع عمق طبقة صلبة فعالة من 3-5 مم.
2) يتم الكشف عن العيوب بالموجات فوق الصوتية في جميع أنحاء المعدات ، ويجب أن تستوفي الجودة الداخلية متطلبات الفئة الثانية المحددة في GB7233-87.يتم أيضا إجراء فحص الجسيمات المغناطيسية على أسنان العدادات والفيلات الانتقالية، والجودة يجب أن تستوفي متطلبات الفئة الثانية المحددة في GB/T9444-88.
عملية تصنيع حلقة العجلات
2.1 الفراغات
يتم توفير الفولاذ الصب الفارغ من قبل المصنع وتصنيعها وفقا ل GB11352-89. الصب يتم صب، ذوبان، صب، مربع، نظيفة،ويتم تصنيعها وفقًا لمتطلبات عملية الصبأثناء التفتيش والقبول، يتم فحص الصب الصلب وفقا للرسومات والمتطلبات التقنية.يتم إطلاق سراحهم للعملية التالية.
2.2 المعالجة الخام: يتم وضع العلامات والمعالجة حسب متطلبات الرسم ، تليها محاذاة ، اتصال ، معالجة المحيطات الداخلية والخارجية ،طحن أسطح التزاوجوالحفر.
2اكتشاف العيوب: يتم اكتشاف العيوب بالموجات فوق الصوتية في جميع أنحاء الصب. يجب أن تستوفي الجودة الداخلية متطلبات الفئة الثانية المحددة في GB7233-87.
2.4 المعالجة المسبقة التطبيعية: يتم تطبيع أزواج من معدات نصف الحلقات وتعزيزها لتوفير بنية صغيرة جيدة لتصلب السطح اللاحق.يتم فحص نصف حلقات التروس من أجل التشوه بعد المعالجة الحرارية وفقا لمتطلبات الرسم. 2.5 الفحص النهائي
أولا، بعد التخفيف المتوسط التردد وتصلب، تحقق من صلابة كل خندق الأسنان من معدات الحلقة للتأكد من أنها تلبي متطلبات الرسم.تحقق مما إذا كان أقصى قطر خارجي (D6944) قد زادإذا كان التشوه 3 ملم، هناك حاجة إلى تصحيح ميكانيكي حتى تلبي المتطلبات. ثالثا، إجراء فحص الجسيمات المغناطيسية على أسنان العدادات والفيلات الانتقالية.يجب أن تستوفي الجودة متطلبات المستوى الثاني المحددة في GB/T9444-88وأخيراً، إجراء فحص نهائي وفقاً للرسومات والمتطلبات التقنية.

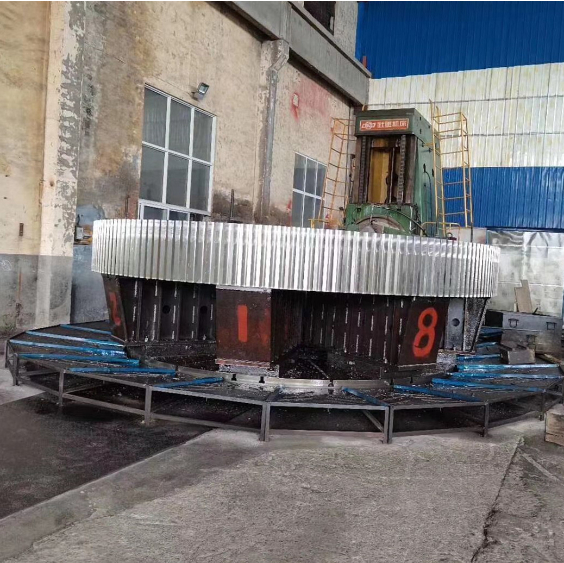

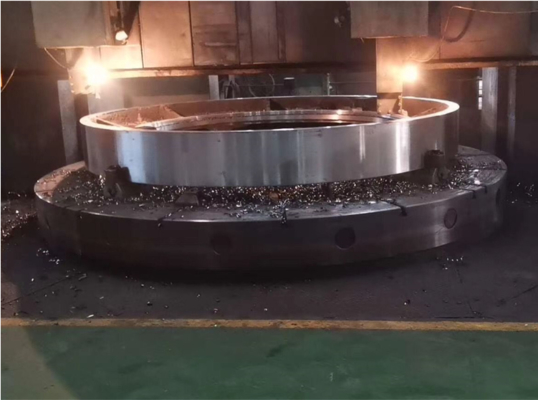

عرض المنتج
معايير المنتج
| (1) الصلب المصبوب GS42CrMo4 (المعيار الملكي للمؤسسة) HB 220-240 | (1) تصفية الفولاذ المنصهر (نفخ الأرغون ومعالجة فراغ RH) | (1) الخصائص الميكانيكية والتركيب الكيميائي للقطعة الصب (معايير الرقابة الداخلية) |
| (2) بنية نصف الطول، ورقة على شكل Y | (2) استخدام تكنولوجيا حصرية شنق الرمل الصب البارد لضمان كثافة الصب والأسنان | (2) الكشف عن العيوب بالموجات فوق الصوتية بعد المعالجة الخام |
| (3) الأسنان المدارية | (3) المعالجة الطبيعية (التكنولوجيا الاختصاصية) تضمن صلابة سطح الأسنان | (3) الكشف عن العيوب بالموجات فوق الصوتية والكشف عن العيوب في الجسيمات المغناطيسية بعد نصف التشطيب والتشطيب |
| (4) هيكل إغلاق ومواءمة معقول | (4) بعد التشذيب الخام، تخفيف المعدات، وإصلاح سطح المفاصل، ثم التشذيب الدقيق | (4) الكشف عن عيوب الجسيمات المغناطيسية وفحص صلابة سطح الأسنان |
| (5) أجهزة تحديد الدقة المتخصصة | (5) فحص تعاطي ملف الأسنان | |
| (6) اختبار بدون حمولة قبل التسليم للتحقق من دقة الشبكة للمعدات الكبيرة والصغيرة |
