تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم المنتج: | جرار مجنزر |
|---|---|---|---|
| ماركة المضخة: | كيب ، اليابان | Max. الأعلى. torque عزم الدوران: | 193.2 ～ 210.6 نيوتن متر / 1260 ± 100 لفة في الدقيقة |
| قوة: | 36.2 كيلو واط | طول الطفرة: | 3050 ملم |
| ضمان: | 12 شهر | تصنيف: | آلات البناء الثقيلة |
| تسليط الضوء: | 0.22m3 SAE حفارات زحافة,حفارة مجنزرة البناء الثقيلة |
||

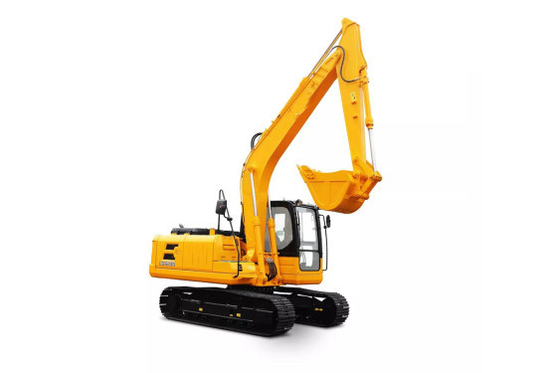

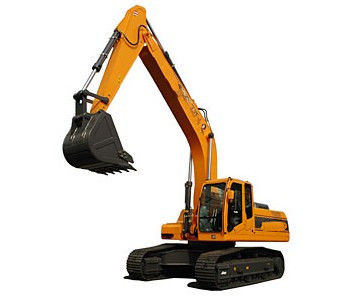

معدات البناء الثقيلة سعة دلو 0.22 م 3 (SAE) حفارة الجنزير
1. المواصفات الفنية للحفارة الزاحفة الهيدروليكية لآلات البناء الثقيلة
| محرك | نظام السفر | ||
| نموذج | يانمار 4TNV94L | محركات السفر |
كيب ، اليابان ؛ |
| يكتب | الحقن المباشر ، 4 أشواط ، مبرد بالماء ، المدخول الطبيعي | كميات أسطوانة الدعم | 2 × 5 |
| كميات الأسطوانة الحاملة | 2 × 1 | ||
| رقم الاسطوانة | 4 | أحذية السفر | 2 × 37 |
| ملل وجهد قوي | 94X110 (مم) | سرعة السفر | 2.5 / 4.0 (كم / ساعة) |
| الإزاحة | 3.054 لتر | قوة سحب قضيب الجر | 50.4 كيلو نيوتن |
| مخرج قوي | 36.2 كيلو واط / 2100 دورة في الدقيقة | قدرة الصعود | 70٪ (300) |
|
الأعلى.عزم الدوران |
193.2 ～ 210.6 نيوتن متر / 1260 ± 100 لفة في الدقيقة | سماكة أحذية الجنزير | 6 مم |
| النظام الهيدروليكي | الكابينة والنظام الكهربائي | |||||
| مضخة
|
كيب ، اليابان | سيارة أجرة | مثبتة بمطاط زيت السيليكون ، مقعد فاخر قابل للتعديل ، نظام تكييف هواء بارد ودافئ بالإضافة إلى نظام تحكم طيار مرن | |||
| يكتب | مضخة مكبس محوري + مضخة تروس | |||||
| الأعلى.تدفق التفريغ | 160 (لتر / دقيقة) | |||||
| الأعلى.ضغط التفريغ | ||||||
| ذراع ، ذراع ودلو | 24.5 ميجا باسكال | الجهد االكهربى | 12 فولت | |||
| دائرة السفر | 18.6 ميجا باسكال | بطاريات | 1x12 فولت | |||
| دائرة سوينغ | 20.5 ميجا باسكال | قدرة البطارية | 80 أمبير | |||
| دائرة التحكم | 3.9 ميجا باسكال | بوم ، ذراع ، دلو | ||||
| مضخة تحكم دليلية | نوع العتاد | اسطوانة بوم | Φ110xΦ65xS720-L1095 | |||
| صمامات التحكم الرئيسية | كيب ، اليابان | اسطوانة الذراع | Φ85xΦ55xS880-L1280 | |||
| ومبرد الزيت | نوع تبريد الهواء | دلو اسطوانة | Φ80xΦ50xS600-L925 | |||
| نظام التأرجح | قدرة إعادة التعبئة والتشحيم | |||||
| محرك سوينغ |
كيب ، اليابان |
خزان الوقود | 125 لتر | |||
| نوع المحرك المتأرجح | محرك مكبس محوري | نظام التبريد | 15 لتر | |||
| الفرامل | تسرب الزيت الهيدروليكي | زيت المحرك | 10.5 لتر | |||
| فرملة اليد | فرامل قرصية هيدروليكية | خزان الزيت الهيدروليكي | مستوى زيت الخزان 78 لترًا | |||
| سرعة التأرجح | 10 ص / دقيقة | 100 لتر نظام هيدروليكي | ||||
| دلو | ||||||
| يكتب | دلو حفار | |||||
| قدرة دلو | 0.22 م 3 (SAE) | |||||
| نطاق سعة الجرافة | 0.072-0.25 م 3 | |||||
| عدد أسنان الجرافة | 5 | |||||
| عرض دلو | 750 ملم | |||||
| نطاقات العمل | ||||||
| طول الطفرة | 3050 ملم | |||||
| أ | الأعلى.ارتفاع الحفر | 5889 ملم | ||||
| ب | الأعلى.ارتفاع الإغراق | 4201 مم | ||||
| ج | الأعلى.عمق الحفر | 3812 ملم | ||||
| د | الأعلى.عمق الحفر العمودي | 3008 ملم | ||||
| F | الأعلى.مسافة الحفر | 6257 ملم | ||||
| جي | الأعلى.يصل حفر على مستوى الأرض | 6102 مم | ||||
| ح | نصف قطر التأرجح الأدنى لمعدات العمل | 2585 ملم | ||||
| قوة الحفر (ISO6015) | ||||||
| طول الذراع | 1580 ملم | |||||
| أ | قوة حفر الجرافة | 36.7 كيلو نيوتن | ||||
| ب | قوة حفر الذراع | 26.1 كيلو نيوتن | ||||
| الابعاد الكلية | ||||||
2. التركيب الهيكلي للحفارة الزاحفة الهيدروليكية لآلات البناء الثقيلة
تشمل هياكل الحفارات الشائعة ، محطة توليد الكهرباء ، وجهاز العمل ، وآلية الدوران ، وآلية التحكم ، وآلية النقل ، وآلية المشي والمرافق المساعدة.
من المظهر ، الحفار يتكون من ثلاثة أجزاء: جهاز العمل ، القرص الدوار العلوي وآلية المشي.
